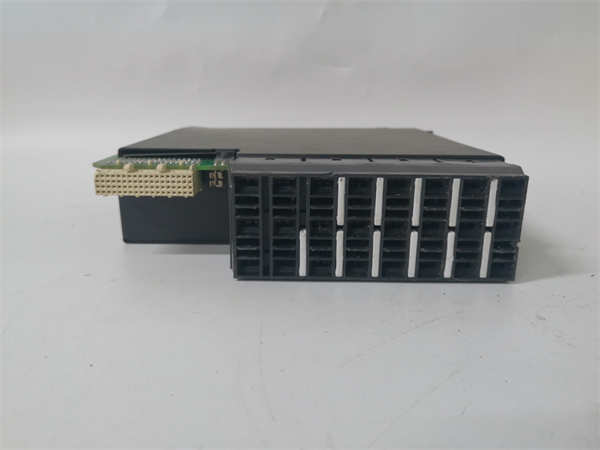

UR6AH 是通用电气（GE）Multilin系列中的一款高性能发电机差动保护继电器。该装置是发电厂、大型工业自备电厂中同步发电机的主保护设备，通过比较发电机中性点与机端的电流向量来检测内部故障，是保障发电机组安全最关键的防线之一。应用场景：
在一座600MW的火力发电厂中，同步发电机是核心资产。一旦发电机内部发生相间短路或匝间短路等故障，巨大的短路电流会在瞬间对定子绕组造成毁灭性损伤。GE UR6AH 发电机差动保护继电器 作为发电机的主保护，实时监测并比较发电机中性点侧和机端侧的电流。当检测到两侧电流差值超过设定阈值（表明故障发生在保护区内）时，继电器会在毫秒级内（通常小于30毫秒）发出跳闸指令，切断发电机出口断路器并灭磁，快速将故障发电机从系统中隔离，有效防止事故扩大，保护了价值数千万的关键设备。
核心参数速览：
| |
|---|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| 典型：48/125 VDC 或 110/220 VAC/DC |
技术原理与创新价值：
- •创新点1：先进的比率制动差动原理。 UR6AH 采用经典的比率制动特性。差动电流（Id）是动作量，制动电流（Ir）是抑制量。在发电机正常运行时或外部故障时，由于电流互感器（CT）的传变误差，会产生不大的不平衡电流，此时制动电流很大，继电器可靠不动作。只有当内部故障时，差动电流显著增大，继电器才灵敏动作。这种原理完美平衡了灵敏性和可靠性。
- •创新点2：谐波制动技术。 发电机在空载合闸时会产生含有大量二次谐波的励磁涌流，这可能导致差动保护误判为故障。UR6AH 内置了二次谐波制动功能，能准确识别涌流和故障电流，有效防止保护误动，确保了发电机顺利并网。
- •创新点3：高可靠性硬件设计。 作为关键保护设备，UR6AH 采用工业级甚至军用级的元器件和严格的制造工艺，具有极高的抗电磁干扰能力，宽温度工作范围，确保了在电站复杂的电磁环境和物理环境下长期稳定运行。
应用案例与行业价值：
在某大型化工厂的自备热电联产机组中，一台30MW的发电机的主保护采用了 GE UR6AH 继电器。在一次例行检修后启动过程中，由于绝缘薄弱点发展，发电机内部发生了轻微的匝间短路。UR6AH 灵敏地检测到异常的差流，在20毫秒内正确动作跳闸，避免了故障扩大为相间短路，从而将定子绕组的损坏控制在最小范围，仅需局部修复即可恢复运行。厂内电气工程师表示：“UR6AH 的正确快速动作，为我们避免了数百万的绕组更换费用和数月的停机损失，其价值无可估量。”
相关产品组合方案：
- •UR5AH： 发电机后备保护继电器（如过流、负序、阻抗保护），与 UR6AH 构成完整保护。
- •UR1AH： 发电机定子接地保护继电器，提供95%及100%定子接地保护。
- •
- •F35： GE更先进的馈线管理继电器，可用于厂用电保护，与 UR6AH 协同。
- •CT（电流互感器）： 为 UR6AH 提供精确的电流信号。
安装维护与全周期支持：
GE UR6AH 继电器通常安装于电站的保护屏柜内。安装需由专业继保工程师执行，重点包括：牢固安装、可靠接地、正确连接CT/PT回路及出口跳闸回路。调试阶段必须进行带负荷向量检查，确保CT极性正确。日常维护主要包括定期检查继电器状态指示灯、采样值是否准确。大修期间需进行保护定值校验和传动试验，模拟内部故障，验证其逻辑和出口回路的正确性。
