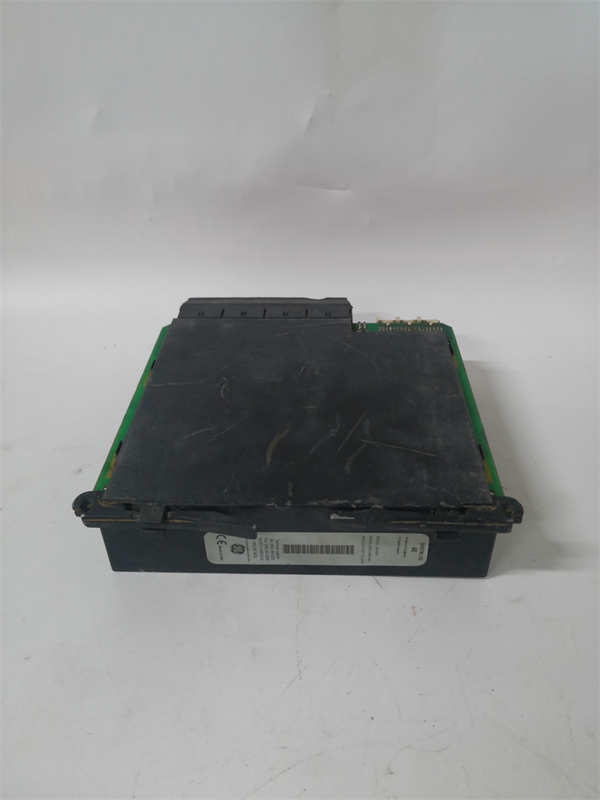

UR6EH 是通用电气（GE）Multilin™产品线中的一款高级馈线管理继电器。作为UR系列中的高端增强型号，它在提供完善的过流、接地等基本保护功能之外，深度融合了分布式能源（DER）管理、弧光保护等高级功能，是一款面向未来智能配电网设计的保护、监测与控制一体化设备。应用场景
在一个接入大量分布式光伏的工业园区10kV馈线中，传统的保护继电器可能因光伏逆变器的馈电而产生误判，如过频或逆功率问题。此时，配置了高级DER管理功能的UR6EH 继电器展现出其独特价值。它不仅能准确区分故障电流和分布式电源的馈入电流，确保保护动作的正确性，还能监测线路潮流的流向和大小。当检测到逆功率达到设定阈值时，它能自动发出告警或执行切负荷操作，保障主电网的安全。同时，其集成的弧光保护功能（通过外接传感器）能在母线发生短路弧光故障的毫秒级内快速跳闸，防止灾难性设备损坏。
核心参数速览
| |
|---|
| |
| |
| |
| 过流（相/零序）、自动重合闸、电压保护、频率保护、DER管理、弧光保护（可选） |
| 故障定位（阻抗测距）、电能质量监测（谐波、闪变）、潮流管理、GOOSE通信 |
| 原生支持IEC 61850（含GOOSE）、DNP3.0、Modbus®、IEC 60870-5-103/104 |
| 2个以太网端口（含1个光电复用口），1个RS485端口，支持模块化扩展 |
| 可配置多路数字量输入（DI）和输出继电器（DO），满足复杂逻辑联锁 |
| |
| 宽范围交直流电源（例如：24-250 Vdc/Vac） |
| |
| |
| UL认证，CE标志，IEC 60255标准，满足智能电网严苛要求 |
技术原理与创新价值
创新点1：深度集成的分布式能源（DER）管理能力。 UR6EH 的核心创新在于其内置了符合IEEE 1547等国际标准的DER管理逻辑。它不仅能检测逆功率，还能实现电压/频率的主动管理（如高/低电压穿越、频率扰动保护），并可通过GOOSE报文快速与DER控制器通信，实现对分布式电源的协调控制，解决了高渗透率新能源接入带来的配电网保护与控制难题。创新点2：基于IEC 61850的开放式互联架构。 该继电器原生支持IEC 61850标准，尤其是其GOOSE（通用面向对象的变电站事件）机制。这使得UR6EH 能够与变电站内其他智能电子设备（IED）进行毫秒级的数据交换，实现跨间隔的联锁和保护配合（如母线保护与馈线保护的配合），构建真正的数字化变电站。创新点3：多功能的融合与高性价比。 UR6EH 将保护、控制、测量、监测、故障录波、电能质量分析等多种功能高度集成于单一装置中。用户无需购买多个独立设备，极大地降低了系统复杂性和总体成本。其可选弧光保护功能更是在不显著增加成本的前提下，提供了最高级别的安全防护。
应用案例与行业价值
某海岛建设风储柴微电网，其与主网连接的10kV联络线是关键生命线。该项目选用UR6EH 作为联络线的保护与控制单元。应用流程： UR6EH 在该场景中扮演多重角色：作为保护装置，它设置失步解列、过频/低频解列等逻辑，确保微电网在并网/孤岛模式间平滑、安全切换；作为控制单元，它实时监测联络线潮流，防止过载；通过IEC 61850与风电场、储能系统的控制器通信，协同维持系统稳定。带来的改进： 项目方反馈：“UR6EH 的DER管理功能和强大的通信能力是项目成功的关键。它就像微电网的‘智能网关’，不仅保证了线路本身的安全，更通过快速的信息交互，协调了整个微电网的运行。其故障录波和电能质量数据为我们优化运行策略提供了宝贵依据。”
相关产品组合方案
- 1.UR6DH： 经济型馈线管理继电器，适用于DER渗透率较低的传统馈线保护。
- 2.F35： 高端馈线管理继电器，提供电流差动等更高级的保护功能。
- 3.B30： 母线保护继电器，与UR6EH 通过GOOSE协同，构成完整的变电站保护系统。
- 4.T60： 变压器差动保护继电器，是UR6EH 在变电站内的上游保护。
- 5.L90： 线路差动保护继电器，用于需要更高可靠性主保护的输电或关键配电线路。
- 6.弧光传感器： 与UR6EH 的弧光保护选件配套使用，安装于开关柜内。
- 7.EnerVista 软件套件： 用于对UR6EH 进行配置、监控、故障分析和定值管理的全套工具。
安装维护与全周期支持
UR6EH 的安装需由具备资质的电气工程师执行，严格遵守安全工作规程。在配置阶段，利用EnerVista软件可以极大地简化复杂的保护逻辑和DER管理参数的设置。日常维护中，除了常规的状态检查，应充分利用其强大的数据记录功能，定期分析电能质量报告和事件记录，进行预测性维护。其固件可在线升级，以获取新功能和安全补丁。
