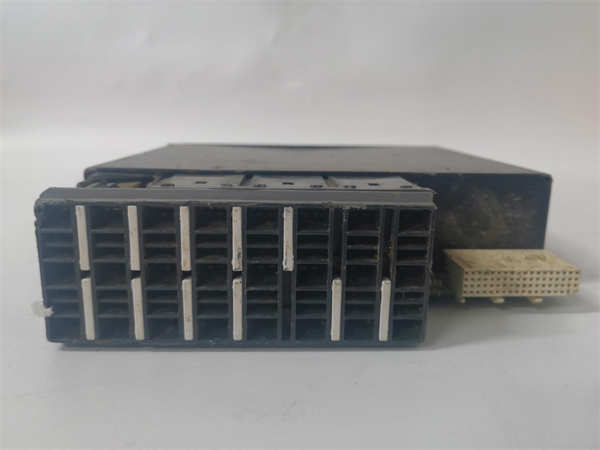

UR8CH 是通用电气（GE）Multilin系列中的一款多功能过流保护继电器。该装置主要用于中大型电动机、发电机和变压器的相间过流及接地故障保护，提供包括定时限、反时限、负序过流和热过载保护等多种功能，是工矿企业电力系统中应用广泛的保护设备。应用场景：
在某化工厂的高压聚乙烯装置中，一台关键的大型往复式压缩机电机（6kV， 4500kW）是生产的核心动力。该电机启动电流大、负载波动频繁，且因工艺特殊性，短时过载是常见现象。普通的过流保护极易误动导致停产。为此，系统选用了 GE UR8CH 过流保护继电器。它通过精确设定的反时限过流曲线（如IEC标准反时限），既能允许电机正常的启动电流和短时过载，又能在发生真实的相间短路故障时快速切断电路。其负序过流保护功能还能有效检测电机断相、相序接反等不平衡运行状态，防止电机因过热而损坏，完美解决了“躲过启动、防御过载、快速切故障”的保护配合难题。
核心参数速览：
| |
|---|
| |
| |
| |
| |
| 相间过流（瞬时/定时限/反时限）、接地过流、负序过流、热过载 |
| |
| |
| |
| |
| |
| |
| |
| 典型：48/125 VDC 或 110/220 VAC/DC |
技术原理与创新价值：
- •创新点1：灵活可配置的保护特性。 UR8CH 提供了极为灵活的保护曲线配置能力。用户可以根据被保护设备（如电动机）的热特性、启动时间，精确设定反时限曲线的参数，实现保护与设备承受能力的完美匹配，既保证了设备安全，又最大限度地避免了不必要的跳闸。
- •创新点2：全面的不对称故障检测能力。 内置的负序过流保护功能是其核心价值之一。当系统发生断相、相序错误或不对称短路时，会产生负序电流，导致电机转子严重发热。UR8CH 能灵敏检测到这种状态并快速动作，这是普通过流保护无法实现的。
- •创新点3：集成的热模型保护。 对于电动机保护，UR8CH 可以模拟电机的热积累过程，综合考虑正序电流和负序电流（两者均产生热量）的热效应，提供更准确的热过载保护。它还能模拟电机的冷却过程，实现热复归，为电机安全重启提供依据。
应用案例与行业价值：
在某大型水厂的取水泵站，多台高压取水泵电机采用 GE UR8CH 作为综合保护单元。一次因暴雨导致电网电压暂降，造成多台电机转速下降，电流急剧升高。UR8CH 准确识别了这种过负荷状态，并按照预设的反时限曲线，在电机达到危险温度前有序地切除了部分次要负荷，保证了关键泵组的连续运行，避免了因电压恢复后所有电机同时启动导致的冲击跳闸。水厂电气工程师评价：“UR8CH 的智能保护策略帮助我们平稳度过了这次电网扰动，其精准的动作特性避免了全站停水的重大事故，体现了其超越常规保护的价值。”
相关产品组合方案：
- •UR6HH： 电动机差动保护继电器，与 UR8CH 构成主后备保护。
- •UR7BH： 电动机综合保护继电器（集成差动），可作为更全面的单一解决方案。
- •F35： 馈线管理继电器，用于厂用电进线或馈线保护，与 UR8CH 协同。
- •
- •电流互感器（CT）： 为 UR8CH 提供精确的一次电流信号。
安装维护与全周期支持：
GE UR8CH 继电器通常安装于开关柜的保护室或集中保护屏上。安装需确保牢固，接线正确无误，特别是CT回路不能开路。调试是保证其正确动作的关键，必须进行保护定值校验和传动试验，模拟各种故障，验证其逻辑和出口回路的正确性。日常维护主要是通过面板查看测量值和设备状态。定期维护（如结合厂区大修）时，需进行定值核对和简单的功能测试。
