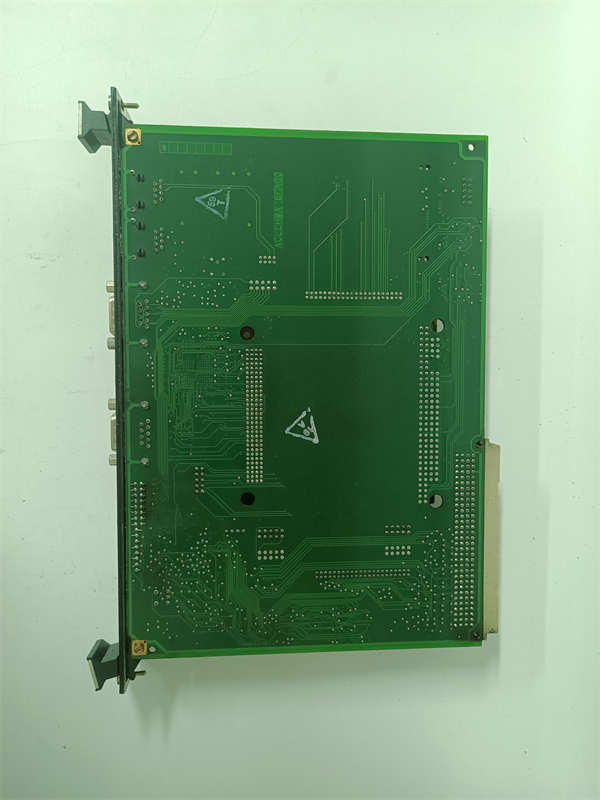

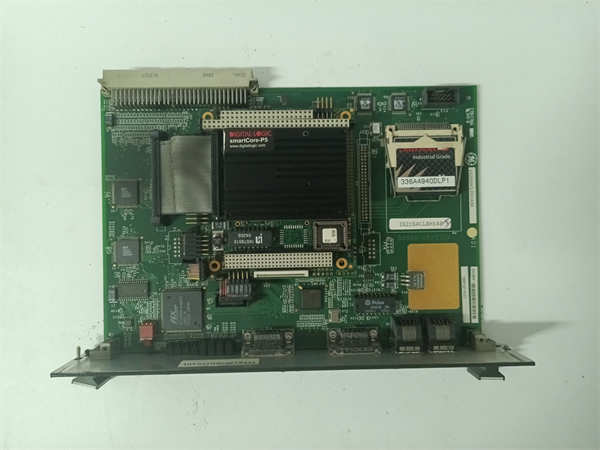

IS215ACLEH1AB 和 IS200ACLEH1ABA 是通用电气（GE）公司为其Speedtronic™ 涡轮机控制系统设计的模拟量控制逻辑执行器（ACLE）模块。其中，IS200ACLEH1ABA 是专为Mark VI 系统设计的关键模块，而IS215ACLEH1AB 是其在新一代Mark VIe 系统上的对应版本。该模块是燃机控制系统的“手脚”，负责接收控制器的指令，输出高精度的模拟量信号（如±200mA），驱动电液伺服阀（EHSV）等执行机构，从而精准控制燃料阀、可转导叶（IGV）等，是确保机组安全、高效运行的关键。应用场景
在F级燃气轮机的启动过程中，需要精确协调燃料流量和压气机入口导叶（IGV）的角度，以维持压气机喘振裕度并优化效率。IS215ACLEH1AB（在Mark VIe系统中）或IS200ACLEH1ABA（在Mark VI系统中）模块在此扮演核心角色。Mark VI或Mark VIe主控制器计算出燃料阀和IGV的开度指令后，通过VME或以太网总线发送给ACLE模块。该模块内的专用电路将数字指令转换为高精度、高响应速度的±200mA模拟电流信号，驱动燃料阀和IGV上的电液伺服阀。伺服阀根据电流信号比例地控制液压油流量和方向，从而精准定位阀门。其输出的稳定性和可靠性直接决定了燃烧温度的控制精度和机组的动态响应性能。
核心参数速览
| | |
|---|
| | |
| | |
| | |
| | |
| | |
| | |
| ±200mA 或 4-20mA（可配置），用于驱动高阻抗负载（如伺服阀） | ±200mA 或 4-20mA（可配置），用于驱动高阻抗负载（如伺服阀） |
| | |
| | |
| | |
| | |
| | |
技术原理与创新价值
创新点1：高精度、低漂移的电流输出技术。 ACLE模块的核心是精密的数模转换器和V/I转换电路。它能够输出极高精度的电流信号，并且具有极低的温漂和时漂，确保在燃机整个运行周期内，控制指令和执行机构位置之间的线性关系始终保持精确，这是实现高级燃烧控制（如DLN低氮燃烧）的基础。创新点2：强大的输出驱动与回路诊断能力。 模块设计用于直接驱动高阻抗的伺服阀线圈，提供足够的电压和功率。同时，它具备先进的输出回路诊断功能，可以监测输出电流是否与设定值一致，并能检测输出线缆的断路和短路故障，一旦发现异常立即向控制器报告，防止设备误动。创新点3：模块化与跨代兼容性设计。 IS215ACLEH1AB 和 IS200ACLEH1ABA 在功能上是相似的，但分别针对Mark VIe和Mark VI平台优化。这种设计使得在进行系统升级时（如从Mark VI升级到Mark VIe），控制策略和软件逻辑可以最大程度地复用，只需更换相应的硬件模块，降低了工程成本和风险。
应用案例与行业价值
某电厂对一台9E燃轮机的控制系统进行从Mark V到Mark VIe的升级，并更换老化的伺服模块。新系统采用了IS215ACLEH1AB 模块来驱动燃料截止阀和控制阀的电液伺服阀。应用流程： 在升级后的Mark VIe系统中，IS215ACLEH1AB 模块接收TMR控制器发出的阀门开度指令。其高速、高精度的电流输出确保了阀门位置的快速、精准响应。在机组甩负荷测试中，ACLE模块的快速响应能力帮助机组迅速关小燃料阀，稳定了转速，避免了超速风险。其在线诊断功能在一次调试中及时发现了一个伺服阀线圈的间歇性短路问题，避免了潜在的燃烧不稳定。带来的改进： 电厂技术专家表示：“IS215ACLEH1AB 模块的性能非常出色，它的输出非常稳定，解决了老系统存在的阀门轻微抖动问题。其强大的诊断功能让我们在故障发生前就发现了隐患，大大提升了机组的可靠性和可维护性。”
相关产品组合方案
- 1.IS200/IS215系列控制器（如IS215UCVEH2AE）： Mark VIe系统的控制器，是ACLE模块的指令来源。
- 2.电液伺服阀（EHSV）： 如MOOG、VOITH等品牌伺服阀，是ACLE模块的直接驱动对象。
- 3.LVDT/RVDT位置传感器： 用于反馈阀门实际位置，构成闭环控制。
- 4.IS200/IS215系列I/O模块： 如IS200AEPCH1B（模拟量输入），用于采集过程参数。
- 5.
- 6.ToolboxST 软件： 用于对Mark VI/Mark VIe系统及ACLE模块进行组态、调试和诊断。
安装维护与全周期支持
安装ACLE模块前需确保系统断电。在Mark VI系统中，需插入正确的VME插槽；在Mark VIe系统中，则插入指定的机架插槽。连接至伺服阀的电缆应使用屏蔽双绞线，屏蔽层在机柜侧单端接地。上电后需通过ToolboxST软件检查模块状态，并进行输出校准和回路测试。日常维护包括定期检查接线紧固性、监测模块温度及通过软件查看诊断记录。
