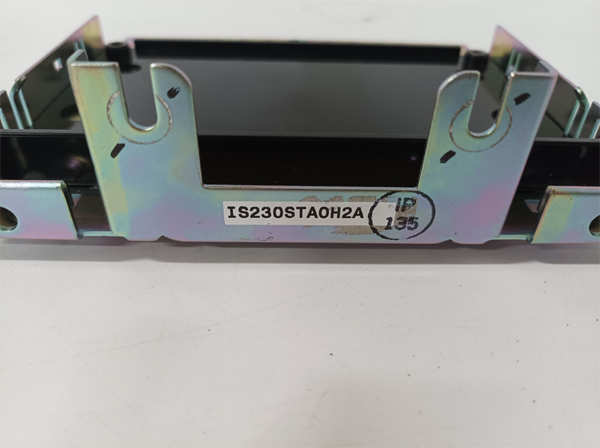

IS230STAOH2A 是通用电气（GE）公司为其Mark VIe系列控制系统设计的一款高性能模拟量输出（AO）模块。作为Mark VIe I/O包中的关键组件，该模块负责将控制器的数字指令高精度地转换为标准的模拟量信号（如4-20mA），并支持HART协议，用于驱动调节阀、执行机构、变频器等现场设备，是实现精确过程控制的核心接口。应用场景
在联合循环燃气电厂中，燃气轮机的燃料控制阀需要极其精确和快速的响应以维持燃烧稳定与效率。IS230STAOH2A 模块在此扮演关键角色。Mark VIe控制器根据转速、温度、压力等参数计算出燃料阀开度指令，通过高速网络发送给IS230STAOH2A。该模块将其转换为高精度的4-20mA电流信号，驱动燃料阀上的电液伺服阀（EHSV）。其卓越的输出稳定性、低纹波和快速响应特性，确保了阀门位置与控制指令的线性关系，是防止喘振、实现低氮燃烧和快速负荷响应的基础。同时，其集成的HART功能允许工程师远程监控和诊断智能阀门定位器的状态，实现预测性维护。
核心参数速览
| |
|---|
| |
| |
| |
| |
| 模拟量输出， 4-20 mA DC， 支持HART协议 |
| |
| |
| |
| |
| |
| |
| 输出回路断路/短路检测，模块状态自诊断，HART设备状态监测 |
| 通过Mark VIe专用背板总线（如PCI）与控制器通信 |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：高精度闭环输出与HART协议无缝集成。 IS230STAOH2A 采用高精度数模转换器（DAC）和先进的闭环电流控制技术，确保输出信号的高度稳定和准确。其核心创新在于将HART调制解调器硬件直接集成到每个输出通道中，使得数字通信信号能在不干扰4-20mA模拟信号的前提下进行叠加，实现了对智能现场设备的无缝配置、校准和诊断，无需额外的硬件。创新点2：增强的电气隔离与电磁兼容性（EMC）设计。 该模块采用了更先进的隔离技术，具有更高的隔离电压和更优的噪声抑制能力。这使其在恶劣的工业环境中（如靠近变频器或大功率设备）能有效抵抗共模干扰和地电位差的影响，保证输出信号的纯净度，从而提高了整个控制回路的可靠性和稳定性。创新点3：全面的通道级诊断与可预测维护支持。 IS230STAOH2A 具备完善的诊断功能，不仅能检测模块本身的健康状态和通信状态，还能在每个通道级别检测输出线路的断路和短路故障。结合HART通信，它可以获取智能设备（如阀门定位器）的反馈信息（如实际阀位、报警），实现输出验证和设备健康评估，为预测性维护提供了坚实的数据基础。
应用案例与行业价值
在LNG工厂，高压外输泵由变频调速电机驱动，需要根据总管压力精确控制转速。IS230STAOH2A 模块用于向变频器提供速度给定信号。应用流程： 控制系统根据压力设定值与实际值的偏差，通过PID运算得出转速指令，发送给IS230STAOH2A。模块输出一个精确的4-20mA信号至变频器，控制电机转速。同时，通过HART协议，操作员可以在控制室远程读取变频器的运行状态、电流和报警信息。当IS230STAOH2A 检测到输出回路异常时，会立即报警，防止泵速失控。带来的改进： 仪表工程师反馈：“IS230STAOH2A 的输出非常稳定，泵速控制平稳，压力波动显著减小。其HART功能让我们省去了频繁去现场查看变频器的麻烦，所有参数和状态都能远程监控，大大提高了工作效率和系统可靠性。”
相关产品组合方案
- 1.IS200/IS215系列控制器（如IS215UCVEH2A）： Mark VIe系统的控制核心。
- 2.其他Mark VIe I/O模块（如IS230PAIH2A AI模块）： 与IS230STAOH2A 协同完成信号处理。
- 3.I/O包基板与电源（如IS200TBCIH2C）： IS230STAOH2A 的安装载体和供电基础。
- 4.TRLY系列继电器端子板： 用于需要电气隔离或触点扩大的场合。
- 5.智能电气阀门定位器 或 变频器： IS230STAOH2A 的典型控制对象。
- 6.Proficy Machine Edition 软件： 用于对IS230STAOH2A 进行硬件组态、参数设置和HART设备管理。
安装维护与全周期支持
安装IS230STAOH2A 前需确保I/O包电源关闭。将模块对准基板插槽水平插入并锁紧。接线时，需为每个输出通道正确连接负载和回路电源，对于HART通信，需在负载两端并联250Ω电阻。上电后，使用Proficy Machine Edition软件检查模块状态，进行输出校准（4mA和20mA点），并配置HART变量映射。日常维护包括检查端子紧固性、监控模块诊断状态，并定期利用软件对HART设备进行诊断和校准。
