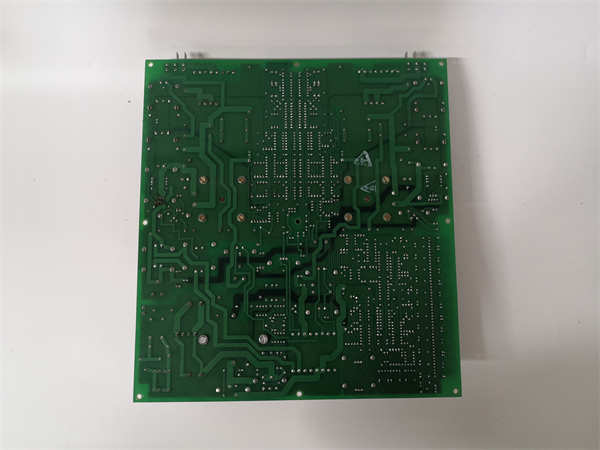

DS200FGPAG1AHD

GE DS200FGPAG1AHD 是通用电气（GE）为其Speedtronic Mark II 燃气轮机控制系统设计的一款关键控制模块。该模块通常作为燃料阀控制接口或核心信号处理单元，负责接收来自磁阻式转速传感器、热电偶等关键传感器的信号，并输出控制指令至执行机构，是保障燃机安全、稳定、高效运行的核心部件之一。

应用场景

在某大型联合循环电厂的燃气轮机启动过程中，控制室突然收到“转速信号丢失”报警，燃机启动程序中断。经检查，诊断为GE DS200FGPAG1AHD模块故障。该模块负责处理来自燃机大轴的两个磁阻式转速传感器的信号，并计算得出准确的转速值送给主控制器进行超速保护逻辑判断。它的失效直接导致控制系统失去燃机转速这一最关键的监测参数，触发了保护性停机。电厂立即启用备件库中的原装DS200FGPAG1AHD模块。在严格按照安全规程断电后，维护人员迅速完成故障模块的更换。重启系统后，转速信号恢复正常，燃机成功并网发电。这次快速响应避免了因非计划停机造成的巨大发电量损失。

核心参数速览

技术原理与创新价值

GE DS200FGPAG1AHD 的核心价值在于其专为燃机控制设计的信号调理和保护逻辑实现能力。创新点1：专有的转速信号调理与验证。 燃机转速是超速保护的基础。DS200FGPAG1AHD 模块内部包含精密的电路，用于对磁阻传感器（MPU）产生的微弱正弦波信号进行放大、整形和滤波，将其转换为控制器可识别的方波信号。更重要的是，它通常具备信号验证功能，能检测MPU线圈断路或短路故障，并在检测到异常时切换到备用传感器或触发报警，防止因单点传感器故障导致误停机或保护失效。创新点2：模拟量输出的高精度与驱动能力。 该模块通常包含高精度的数模转换（DAC）电路和功率放大电路，用于生成驱动燃料阀伺服机构或液压执行器的精确控制电流（如4-20mA）。其输出具有高稳定性和快速响应特性，确保对燃料量的精确控制，直接影响燃机的运行效率和排放水平。创新点3：高可靠性设计与系统集成度。 作为Mark II系统的组成部分，DS200FGPAG1AHD 采用工业级元器件和严格的生产工艺，确保在燃机控制柜的振动、温差变化环境下长期稳定工作。其高度集成的设计将信号调理、逻辑处理和功率驱动等功能浓缩于单板，简化了系统结构，提高了可靠性。

应用案例与行业价值

案例：天然气管道加压站燃机控制系统可靠性提升一条长输天然气管道的关键加压站，其驱动燃机（GE Frame 5）的Mark II控制系统已运行超过20年。站内计划对老化控制部件进行预防性更换，以提升系统可靠性。应用流程： 在计划性检修期间，维护团队将燃机控制柜中已运行多年的DS200FGPAG1AHD模块（及同系列其他卡件）更换为新的原装备件。更换前后，使用专用校验设备对模块的输入/输出通道进行校准，确保其读数准确、输出线性。同时，对连接器触点进行清洁，确保接触良好。带来的改进： 预防性更换后，该燃机控制系统在后续的三年运行中未发生任何因控制卡件引起的非计划停机。站场负责人评价：“对DS200FGPAG1AHD这类核心模块进行预防性更换，是我们基于风险评估做出的决策。虽然单次投入可观，但相比一次非计划停机造成的输气中断和巨大的经济损失，这笔投资非常值得。原装GE模块的性能让我们放心。”

相关产品组合方案

在Mark II系统中，DS200FGPAG1AHD与以下模块协同工作：

· •DS200TBCAG1AF：终端板控制器，系统主控单元之一。

· •DS200DMCAG1A：数字主控制器，执行核心控制算法。

· •DS200SDCCG1A：伺服驱动控制卡，专用于阀门驱动。

· •DS200LDCAG1A：负载控制模块。

· •IS200系列模块：Mark VI等后续系统模块，是技术演进方向。

· •磁阻式转速传感器（MPU）：为DS200FGPAG1AHD提供转速信号源。

· •热电偶：用于监测燃机排气温度等关键参数。

安装维护与全周期支持

GE DS200FGPAG1AHD的安装与更换必须由经过专业培训的工程师执行，需严格遵守安全规程，确保燃机完全停机、系统断电并做好防静电措施。操作前应记录所有接线和跳线设置。模块插入机架槽位时需确保对准并锁紧固定装置。日常维护主要通过控制系统诊断页面和模块状态指示灯监控其健康状况。定期检修时，可使用校准设备对关键通道进行精度校验。
