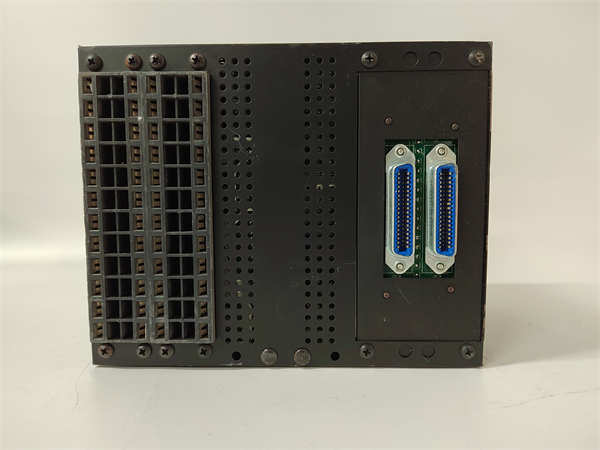

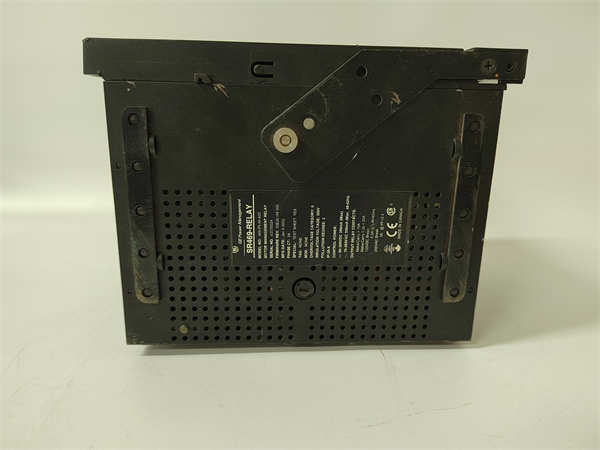

GE SR469-P5-HI-A20

GE SR469-P5-HI-A20 是美国通用电气公司旗下Multilin系列的一款高性能、多功能电机管理继电器。该设备专为中高压电动机的综合保护、控制、监测和诊断而设计，集成了先进的保护功能和完善的通信能力。

应用场景:

在西北地区某大型油田的注水站，多台高压水泵电机是维持油田压力的关键设备。一旦某台电机因过载、轴承过热或绝缘损坏而意外停机，不仅会导致注水中断影响采油率，更可能引发整个注水系统的压力波动，危及其他设备。通过在每个电机回路中安装 GE SR469-P5-HI-A20 电机管理继电器，运维人员可以实时监控每台电机的三相电流、电压、热容量利用率、轴承振动和温度等关键参数。当继电器基于精确算法预测到潜在故障时，会提前发出预警，或在故障发生时迅速跳闸，并记录详细的故障数据，从而最大程度地保护电机资产，保障生产的连续稳定运行。

核心参数速览:

技术原理与创新价值:

· •创新点1：先进的热模型保护。 SR469-P5-HI-A20 采用基于I²t算法的先进热模型，实时计算电机的热容量利用率。它不仅考虑当前的运行电流，还模拟了电机的散热过程，能够准确模拟电机的实际发热情况，提供最有效的过载保护，避免误动和拒动，充分发挥电机的过载能力。

· •创新点2：集成的诊断与预测性维护功能。 该继电器超越了传统保护功能，提供强大的监测和诊断能力。它可以监测电机启动次数、运行时间、负载趋势以及故障波形记录，帮助用户评估电机健康状况，实现从“事后维修”到“预测性维护”的转变，显著降低维护成本。

· •创新点3：灵活的通信与集成能力。 支持多种主流工业通信协议，可以轻松集成到DCS、SCADA或PLC系统中，实现远程监控、数据采集和高级控制。其模块化设计也允许用户根据需要选配不同的通信模块，增强了系统的灵活性和可扩展性。

应用案例与行业价值:

某大型化工厂的制冷压缩机机组，电机功率大，运行连续性要求高。

1. 1.应用流程： 在压缩机电机控制柜中安装 SR469-P5-HI-A20，设置完善的保护参数。继电器实时监测电机运行数据，并通过以太网将数据上传至中央控制室。

2. 2.带来的改进： 成功避免了多次因电源波动和机械卡涩导致的潜在电机烧毁事故。维护工程师利用其记录的故障波形快速定位故障原因，缩短了检修时间。工厂负责人表示：“GE SR469-P5-HI-A20 就像给我们的关键电机配备了‘全科医生’，不仅保护到位，还能提供丰富的诊断信息，为我们的设备管理提供了有力支持。”

相关产品组合方案:

· •SR469 系列其他型号：不同电源、输入电流或功能配置的型号。

· •电流互感器：为 SR469-P5-HI-A20 提供一次电流信号。

· •多功能电力仪表：用于系统级的电能质量监测。

· •接触器/断路器：与继电器配合，执行电路的分合闸操作。

· •GE PLC：如RX3i系列，可与 SR469-P5-HI-A20 通过以太网通信。

· •组态软件：用于构建上位机监控系统。

安装维护与全周期支持:

GE SR469-P5-HI-A20 的安装需由合格电气工程师进行，确保接线正确牢固，特别是电流互感器回路严禁开路。配置可通过前面板按键或专用配置软件完成，建议详细阅读手册以设置合适的保护参数。日常维护主要是保持设备清洁，定期检查显示状态和通信是否正常。
