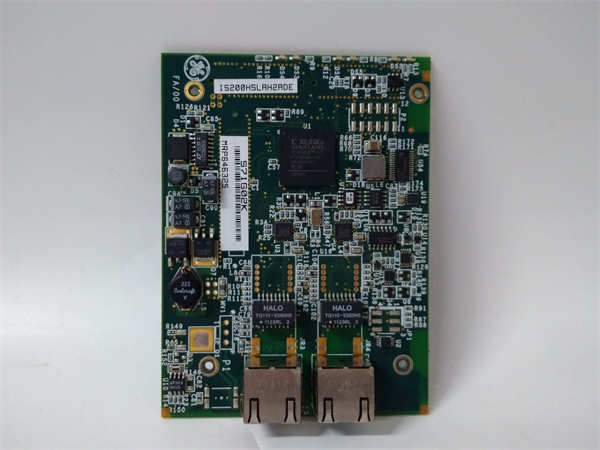

IS200HSLAH2ADE

IS200HSLAH2ADE 是通用电气（GE）为其Mark VI燃气轮机/蒸汽轮机控制系统设计的一款高性能高速模拟量输入模块。该模块专门用于采集需要高采样率和精度的动态信号，如来自涡流传感器（Proximitor）的轴振动、轴位移、键相（Keyphasor）等关键机械参数，是透平机械保护系统（TMR）的重要组成部分。

应用场景：

在联合循环电站的燃气轮机振动监测系统中，IS200HSLAH2ADE模块负责采集安装在燃气轮机轴承座上的多个涡流传感器信号。当机组启动升速过程中经过临界转速区时，模块以数千Hz的高速采样率实时捕捉转轴的振动波形，并通过Mark VI系统进行实时频谱分析。其高精度和快速响应能力使控制系统能够准确识别振动异常，及时调整升速率，避免设备因共振造成损坏，保障了机组的安全启停和稳定运行。

核心参数速览：

技术原理与创新价值：

创新点1：高精度同步采样与抗混叠滤波技术。 IS200HSLAH2ADE 的核心在于其高分辨率ADC和同步采样保持电路。所有输入通道的采样时刻高度同步，确保了多通道振动信号相位关系的准确性，为后续的轴心轨迹分析、倍频分析等高级诊断提供可靠数据基础。模块内置的可编程抗混叠滤波器能有效抑制高频噪声，防止频谱分析中出现混叠误差，保证动态信号的真实性。创新点2：针对涡流传感器的优化接口与信号调理。 模块的输入电路专门为驱动涡流传感器（需-18V至-24V DC激励）并处理其返回的调幅信号而优化。它提供稳定的传感器激励电源，并对微弱的间隙电压变化进行精确放大和调理，能够准确反映几微米到几百微米的机械位移变化，满足API 670等严格标准对机械保护系统的要求。创新点3：强大的在线诊断与集成式保护逻辑。 模块具备完善的自我诊断功能，可检测传感器断线、短路、模块故障等异常。采集到的原始振动波形和计算出的通频幅值等参数实时传输给Mark VI控制器，控制器内置的专用逻辑（如三选二表决）可立即判断是否超过报警值并触发保护动作（如跳机），实现了从信号采集到安全执行的快速、可靠闭环。

应用案例与行业价值：

在化工厂的蒸汽轮机驱动的大型合成气压缩机机组中，IS200HSLAH2ADE模块用于监测压缩机转子的轴振动和轴位移。机组投运后，该模块成功预警了一次因润滑油温异常导致的轴瓦磨损初期振动缓慢爬升现象。工厂维护团队根据预警信息，及时停机检修，避免了轴颈和轴瓦的严重损坏，防止了非计划停机带来的巨大产量损失。这体现了IS200HSLAH2ADE在实现预测性维护、保障关键机组安全和避免重大经济损失方面的巨大价值。

相关产品组合方案：

为构建完整的透平机械监测保护系统（TMR），推荐以下与IS200HSLAH2ADE协同工作的产品：

· •Mark VI 控制器 (如 IS200TBAIH1C)：系统的处理核心，执行保护逻辑。

· •涡流传感器系统 (如本特利内华达 3300 XL 8mm 探头、延伸电缆、前置器)：信号来源。

· •键相器传感器：提供相位参考信号。

· •其他Mark VI I/O模块 (如 IS200SRTDH2A RTD输入模块)：用于监测轴承温度等辅助参数。

· •系统软件 (如 ToolboxST)：用于模块组态、调试和数据分析。

安装维护与全周期支持：

IS200HSLAH2ADE模块需安装于Mark VI系统的VME机架指定槽位。安装和接线（特别是传感器电缆的屏蔽和接地）需严格遵循手册要求。日常维护主要通过系统软件监控模块状态、通道信号质量和报警信息。定期进行传感器和回路校验（如利用TK-3校验仪）是保证长期测量准确性的关键。
