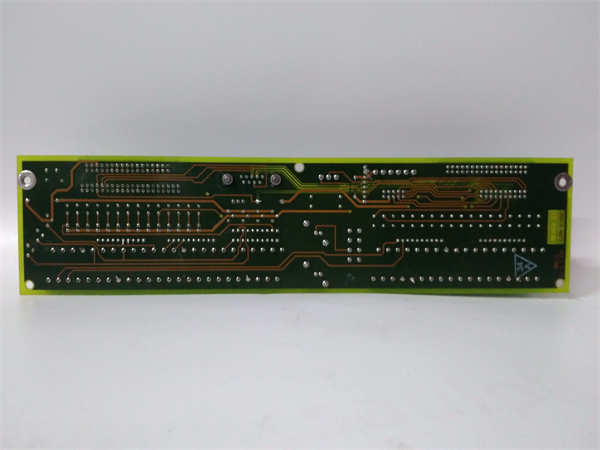

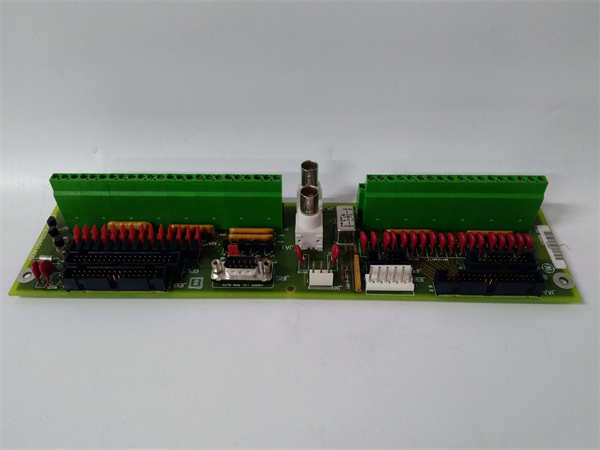

DS200CTBAG1ADD

DS200CTBAG1ADD 是通用电气（GE）公司生产的Mark系列（如Mark V）燃气轮机/蒸汽轮机控制系统或大型驱动器系统中的一款终端板（Terminal Board Assembly）。该产品是控制系统机柜内部的关键组件，作为控制系统核心板卡与现场设备（如传感器、执行机构）之间的物理连接桥梁。它通过高密度接线端子排，为信号提供连接、分配、隔离和保护功能，是确保整个控制系统信号传输可靠性的基石。

应用场景

在一台大型燃气轮机驱动的压缩机控制系统中，对转速、振动、温度等关键参数的监测信号需要通过数十根电缆接入Mark V控制柜。DS200CTBAG1ADD 终端板就安装在这些控制柜内，它为多块关键的控制板卡（如调节板、保护板）提供了统一的现场接线接口。现场来的信号电缆整齐地连接到 DS200CTBAG1ADD 的端子排上，再通过柜内预制电缆与核心电子板卡连接。这种结构不仅使布线整洁美观，更极大地简化了接线、调试和维护流程，并利用板上的隔离技术有效防止了现场干扰串入敏感的控制器，成功解决了大型驱动控制系统接线混乱、易受干扰和维护困难的痛点。

核心参数速览

技术原理与创新价值

创新点1：模块化与标准化接口设计DS200CTBAG1ADD 体现了Mark V系统的模块化理念。它将易损的现场接线部分（端子排）与昂贵的核心控制电子板卡分离开来。当需要更换或维修接线时，只需在端子排上操作，而无需触动精密的控制板卡，这大大降低了因误操作导致板卡损坏的风险，也简化了维护工作。创新点2：内置信号调理与保护机制该终端板并非简单的被动连接块。其设计通常包含了电阻、电容、保险丝或磁环等元件，为连接的信号提供初步的滤波、限流和过压保护。这为后级的控制板卡提供了额外的保护层，增强了整个信号通道在恶劣工业环境下的鲁棒性。创新点3：清晰的标识与可追溯性GE为此类终端板提供了清晰的部件号和标识。这对于大型系统，尤其是拥有多个完全相同机柜的电站或驱动应用来说至关重要。准确的型号确保了备件的完全兼容，避免了因型号细微差别导致的安装错误或性能不匹配问题，保障了系统的可维护性。

应用案例与行业价值

案例：某大型天然气管道增压站燃驱压缩机控制系统维护该站一台燃气轮机驱动的压缩机因现场振动探头电缆绝缘破损，导致信号异常，在排查过程中需要频繁插拔接线。由于使用了 GE DS200CTBAG1ADD 终端板，维护人员可以直接在端子排上进行安全、方便的操作，而无需直接接触敏感的控制板卡上的接口。在故障排除后，迅速恢复了系统运行。站内工程师评价：“DS200CTBAG1ADD 这种设计虽然看起来简单，但非常实用。它就像一道防火墙，保护了我们昂贵的控制核心，让日常维护变得安全、快捷，有效缩短了故障处理时间。”

相关产品组合方案

1. 1.配套的控制板卡（如调节板、保护板）：DS200CTBAG1ADD 的服务对象。

2. 2.Mark V 系统机架与背板：为终端板和控制板卡提供安装位置和电源总线。

3. 3.专用预制电缆：用于连接 DS200CTBAG1ADD 终端板与对应的控制板卡。

4. 4.电源模块：为整个机架，包括控制板卡和终端板，提供稳定电源。

5. 5.同系列其他终端板（如 DS200CTBAG2*）：用于不同类型的信号。

安装维护与全周期支持

DS200CTBAG1ADD 的安装需在系统完全断电情况下，由专业人员进行。其安装流程相对标准化：固定到背板，连接预制电缆至控制板卡，最后将现场信号线接入对应的端子。日常维护主要是定期检查端子紧固性，防止因松动导致接触不良。
