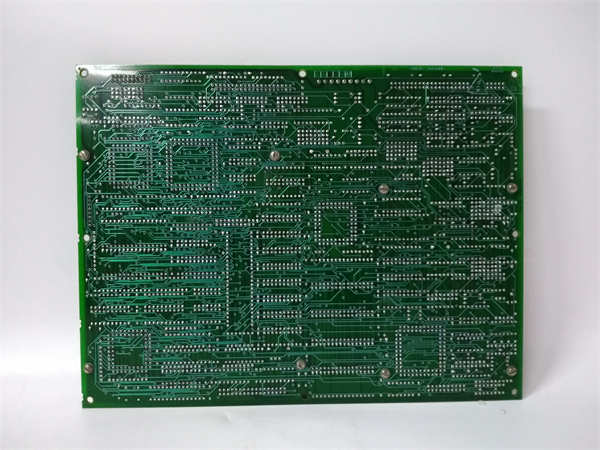

DS200SDCCG1AFD

DS200SDCCG1AFD 是通用电气（GE）公司生产的Mark V燃气轮机控制系统中的一款关键模拟量控制板卡。从型号前缀“SDCC”判断，这是一块模拟量输入/输出信号调理与处理板。该模块负责连接现场的模拟量传感器（如温度、压力、流量变送器）和执行机构（如调节阀定位器），完成信号的采集、隔离、转换和输出驱动，是燃机实现精准过程控制（如燃料控制、温度控制）的核心接口。

应用场景

在一台大型燃气轮机的燃烧控制中，需要对燃料流量、压气机排气压力等关键参数进行精确的闭环控制。DS200SDCCG1AFD 模拟量控制板正承担着这一重任。它通过高精度电路采集来自现场变送器的4-20mA模拟量信号，将其转换为数字量供控制处理器（如DCFB板）进行PID运算；运算结果再由它转换为4-20mA控制信号，精确驱动燃料调节阀的定位器。其高精度和稳定性确保了空燃比始终处于最佳状态，成功解决了因信号误差或输出波动导致的燃烧效率低下、排放超标等核心痛点。

核心参数速览

技术原理与创新价值

创新点1：高精度信号调理与隔离技术DS200SDCCG1AFD 的核心在于其高精度的信号调理电路。它采用高分辨率（如16位）的ADC和DAC，并对输入信号进行滤波和放大，确保微小的信号变化也能被准确捕捉。同时，模块采用变压器隔离或光电隔离技术，有效防止现场干扰通过信号线串入控制系统，保障了信号的纯净度和系统安全性。创新点2：高通道密度与同步采样能力该板卡在单块模块上集成了多路模拟量输入和输出通道，提高了机箱的空间利用率。部分高端型号还支持通道同步采样功能，这对于需要同时刻采集多路相关信号（如三相功率）的应用至关重要，避免了因采样时间差引入的计算误差。创新点3：强大的板载诊断与可配置性模块具备强大的自诊断功能，可检测断线、超量程、短路等故障，并立即上报。同时，通过配置软件，可灵活设置每个通道的信号类型（电流/电压）、量程范围、滤波时间常数等，使其能适应不同的传感器和执行机构，大大增强了灵活性和易用性。

应用案例与行业价值

案例：某大型联合循环电厂燃机效率提升改造该电厂为提升燃机效率，需对压气机进口可转导叶（IGV）进行更精确的控制。项目涉及新增高精度压力变送器，并对控制逻辑进行优化。新增的模拟量输入信号接入 DS200SDCCG1AFD 板卡。改造后，DS200SDCCG1AFD 的高精度采集确保了压力信号的准确性，使得IGV控制更为精准，燃机在部分负荷下的效率得到显著提升。热控工程师表示：“DS200SDCCG1AFD 模块的稳定性和精度完全满足我们的要求，其丰富的诊断功能也帮助我们快速排除了现场接线问题，是此次改造成功的关键基础。”

相关产品组合方案

1. 1.Mark V 机架与电源：为 DS200SDCCG1AFD 提供安装基座和稳定电力。

2. 2.主处理器板（如DCFB）：DS200SDCCG1AFD 的上级，处理其送来的数据并发出控制指令。

3. 3.现场仪表（变送器、定位器）：DS200SDCCG1AFD 的信号来源和控制对象。

4. 4.信号隔离器/安全栅：用于需要本安防爆或额外隔离的场合。

5. 5.同系列其他IO板卡（如 DS200D* 数字量板）：构成完整的控制系统IO体系。

安装维护与全周期支持

DS200SDCCG1AFD 模块的安装需在系统完全断电后，由专业人员操作。安装前需确认机架槽位，安装时需确保板卡插入到位并锁紧。日常维护中，可通过系统诊断工具监测其通道状态、模块温度等参数。
