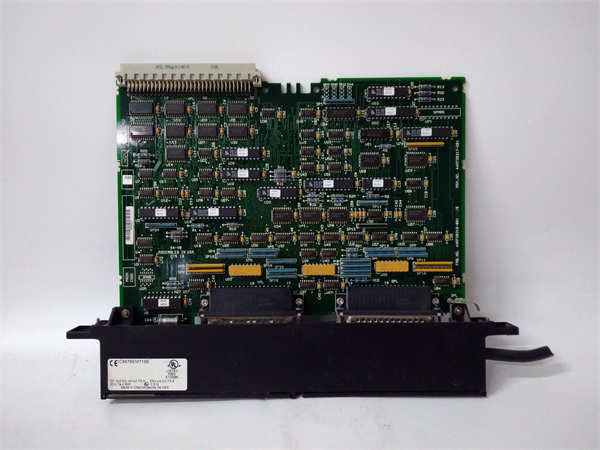

IC687BEM713B

GE IC687BEM713B 是美国通用电气（GE）公司为其Series 90-70可编程逻辑控制器（PLC）系统设计的以太网接口模块。该模块安装在90-70机架的CPU槽位或扩展机架上，为PLC系统提供10Base5（粗缆以太网）网络连接能力，是实现90-70控制器与上位监控系统、人机界面及其他网络设备通信的关键组件。

应用场景:

在大型钢铁厂的连铸机控制系统中，多个GE IC687BEM713B 以太网模块分别安装在基础自动化级的90-70 PLC机架上。这些模块通过10Base5粗缆以太网构成总线型网络，将结晶器液位控制、二冷配水等关键工艺数据实时上传至过程监控计算机。同时，操作员通过人机界面下发的设定值也经由IC687BEM713B 可靠传输至PLC，确保连铸坯质量稳定。其坚固的设计适应了振动、高温等恶劣工业环境。

核心参数速览:

技术原理与创新价值:

创新点1：可靠的10Base5工业以太网连接。在90-70系统推出的时代，IC687BEM713B 采用的10Base5粗缆以太网因其屏蔽性能好、传输距离远（可达500米/段）、抗干扰能力强，非常适合工业现场环境。模块内部实现CSMA/CD（载波监听多路访问/冲突检测）介质访问控制协议，确保在网络多节点通信时的数据完整性。创新点2：简便的配置与集成。模块通过硬件DIP开关设置节点地址，避免了复杂的软件配置。其即插即用的特性使得90-70系统能够快速接入以太网络，与VAX、Alpha或基于PC的SCADA系统进行数据交换，为工厂的信息化集成提供了早期解决方案。创新点3：坚固的工业级设计。模块针对工业环境的电气噪声、振动、温度波动进行了强化设计，比商用以太网卡具有更高的可靠性。其状态指示灯为现场快速诊断网络连接状态（如冲突、错误）提供了直观的依据。

应用案例与行业价值:

某市政水务集团的净水厂自动化系统改造中，利用原有的GE IC687BEM713B 以太网模块，将分布在加药间、滤池、送水泵房的90-70 PLC系统连接成局域网，实现了生产数据的集中监控。项目工程师指出："IC687BEM713B 模块虽然技术标准较老，但其稳定性和抗干扰能力非常出色，在潮湿、电磁干扰严重的泵房环境下运行十年未发生故障。它为我们搭建了最初级的'管控一体化'网络，奠定了全厂信息化升级的基础。"

相关产品组合方案:

1. 1.IC697CPU7 系列：90-70系统CPU模块，与IC687BEM713B 协同工作。

2. 2.90-70 机架与电源：为模块提供安装基架和电力。

3. 3.IC690ACC901：10Base5粗缆转接器/收发器。

4. 4.系列：用于网络扩展或故障诊断。

5. 5.CIMPLICITY 或 IFIX：GE SCADA/HMI软件，通过以太网与PLC通信。

6. 6.IC670 系列：90-30 I/O模块，可通过 Genius 总线与90-70系统集成。

7. 7.通信电缆：符合10Base5标准的粗同轴电缆及附件。

安装维护与全周期支持:

GE IC687BEM713B 模块安装于90-70机架的CPU槽位或指定I/O槽位。安装前务必确保机架电源关闭。网络布线需使用标准的50欧姆粗同轴电缆，并确保终端匹配器正确安装以消除信号反射。
