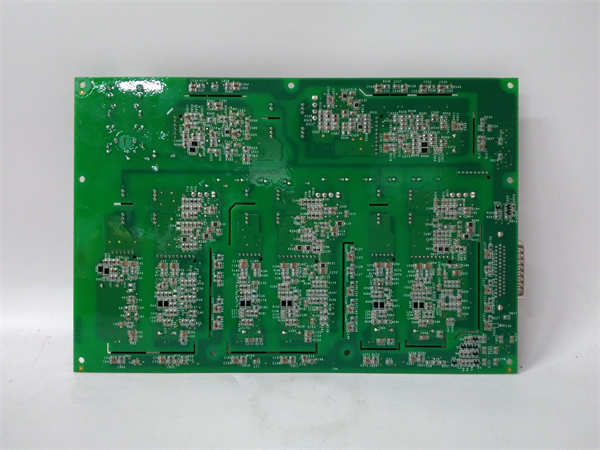

IS210AEDBH4AGD

GE IS210AEDBH4AGD 是美国通用电气（GE）公司为其Mark VIe系列燃气轮机/汽轮机控制系统设计的一款专用模拟量输出端子板。该产品是控制系统I/O模块的关键组成部分，主要功能是为模拟量输出信号提供现场接线端子、信号隔离和保护电路，是连接控制系统与现场执行机构（如伺服阀、I/P定位器）的最终输出接口。

应用场景：

在一台承担电网调峰任务的燃气轮机Mark VIe控制系统中，控制算法需要根据电网负荷指令，实时且精确地调整燃料阀和导叶的角度。GE IS210AEDBH4AGD 端子板位于控制链路的“执行末端”。它接收来自配套功能板卡（如 IS210AEDBH1A）产生的精确模拟量控制信号（如4-20mA或±10V DC），并通过其高密度接线端子将信号可靠地传输至现场的执行机构。其内部电路确保输出信号不受地电位差和电磁干扰的影响，直接驱动调节机构动作，从而实现对机组功率的快速、精准控制，满足电网动态需求。

核心参数速览

技术原理与创新价值

创新点1：精准控制的最终保障与信号完整性。GE IS210AEDBH4AGD 的核心价值在于确保控制指令的准确无误执行。它接收来自功能板卡的低功率电平信号，并通过内部的驱动电路进行功率放大和隔离，产生足以长距离传输并直接驱动执行器的强壮信号。其精心的电路布局和屏蔽设计最大限度地减少了信号衰减和外部干扰，保证了从控制核心到最终执行环节的信号完整性，这是实现高精度控制的基础。创新点2：输出回路的安全隔离与保护。该端子板在控制系统的脆弱电子部分与可能存在高压瞬变、浪涌电流的工业现场之间提供了关键的电气隔离。这种隔离保护了昂贵的 IS210AEDBH1A 功能板卡，防止因现场接线错误、短路或雷击感应等事件造成的损坏。同时，它也避免了接地环路引起的测量和控制误差。创新点3：模块化架构提升可维护性。采用“端子板+功能板”的分离式设计，使得IS210AEDBH4AGD 成为现场接线的焦点。当需要处理接线问题或更换保护元件时，可以独立操作端子板，而无需拆卸或影响更复杂的功能板卡。这种设计显著简化了维护流程，缩短了故障修复时间，并降低了因维护不当导致二次故障的风险。

应用案例与行业价值

某大型联合循环电厂在机组性能试验期间，需要精确控制燃气轮机的进口导叶（IGV）开度以优化效率。控制系统发出的指令信号通过 IS210AEDBH4AGD 端子板驱动IGV的伺服机构。在整个试验过程中，IS210AEDBH4AGD 表现出卓越的稳定性，输出信号无任何抖动或漂移，确保了IGV定位的精确重复性，为工程师获取准确的性能数据提供了关键保障。电厂运维团队评价：“IS210AEDBH4AGD 这类接口模块的可靠性，直接决定了我们能否执行精细化的控制策略，是实现机组经济高效运行不可或缺的一环。”

相关产品组合方案

· •GE IS210AEDBH1A：核心的模拟量输出功能模块，与 IS210AEDBH4AGD 端子板直接配套，负责生成精确的控制信号。

· •GE IS210AEPCH1B：电源模块，为整个I/O包（包括AO模块）提供清洁、稳定的电力。

· •GE IS210AEIAH1A：模拟量输入模块及端子板，用于采集反馈信号，与AO模块构成闭环控制。

· •GE IC370系列控制器：Mark VIe系统的控制大脑，其控制算法通过 IS210AEDBH4AGD 等模块得以执行。

· •现场执行机构（伺服阀、电动执行器、I/P转换器）：IS210AEDBH4AGD 驱动的最终控制设备。

· •GE Mark VIe系统机架与背板：所有模块的集成平台。

安装维护与全周期支持

GE IS210AEDBH4AGD 的安装必须遵循Mark VIe系统的严格规范。它被精确地安装在I/O包内的指定槽位，并通过可靠的板对板连接器与上方的 IS210AEDBH1A 功能板卡对插连接。现场通往执行机构的电缆应按照接线图牢固地连接到端子板的接线端子上，并确保线缆屏蔽层得到正确处理。日常维护主要包括定期检查接线紧固性，观察模块有无异常发热或物理损伤。在进行任何维护操作前，必须遵守安全规程，确保相关系统已安全断电。当需要更换端子板时，操作相对简单，避免了直接接触复杂的核心功能板卡。
