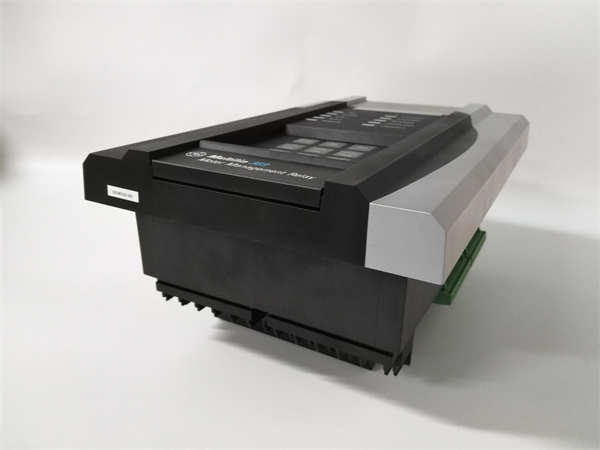

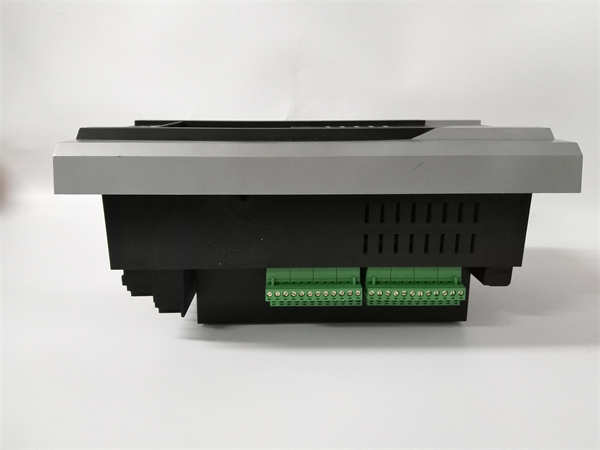

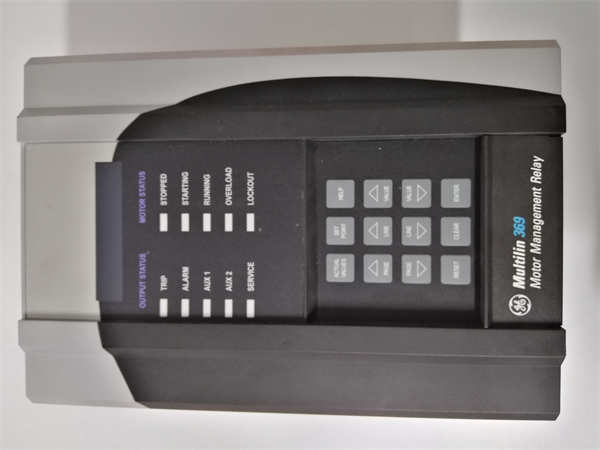

GE 369-HI-R-M-0-0-0-0

GE 369-HI-R-M-0-0-0-0 是通用电气公司Multilin 369系列中的一款高性能电机管理继电器。该特定型号配置专为中压电机或大型低压电机的全面保护、监测和控制而设计。它集成了先进的保护功能、高精度测量、强大的通信能力和控制逻辑，是现代化电机控制中心（MCC）和智能配电系统的核心组件。

应用场景

在西北某大型石化厂的乙烯装置中，一台关键的裂解气压缩机驱动电机（6.6kV）因其复杂的工艺地位，任何非计划停机都会导致整条生产线中断，造成巨额经济损失。该电机原先仅配备基本的过载保护，无法应对复杂的故障工况。通过加装 GE 369-HI-R-M-0-0-0-0 电机管理继电器，系统实现了对电机热容量、堵转、不平衡、接地故障等数十种故障的精准防护。其基于Modbus RTU的通信功能还将实时电流、温度、运行状态和事件记录上传至全厂DCS，使运维人员能够远程掌握电机健康状态，成功预警并避免了一次因轴承过热可能引发的重大设备故障。

核心参数速览

技术原理与创新价值

创新点1：基于热模型的精确过载保护。 369-HI-R-M-0-0-0-0 采用先进的电机热模型算法，它不仅仅监测实时电流，还综合考虑了电机的正序和负序电流产生的发热效应，并模拟电机的散热过程。这使得继电器能精确计算电机绕组的实时热容量，提供比传统反时限过载保护更精准、更贴近电机实际热承受能力的保护，有效防止电机因过热绝缘损坏，同时避免不必要的误跳闸。创新点2：全面的故障诊断与事件记录。 该继电器内置高分辨率的事件顺序记录和故障录波功能。当保护动作时，它能记录下事件发生前、后的关键电气参数波形，为分析故障根本原因提供了无可替代的数据。同时，它持续监测自身的健康状态和输入信号的有效性，实现了从“保护电机”到“管理电机系统”的跨越。创新点3：灵活的集成通信与控制。 通过标准的Modbus RTU协议，369-HI-R-M-0-0-0-0 可以轻松集成到几乎所有主流的DCS、PLC或SCADA系统中。它不仅上传数据，还能接收来自控制系统的指令，如远程启停。其内置的可编程逻辑功能允许用户自定义一些简单的控制联锁，减少了对外部硬接线逻辑的依赖，简化了系统架构。

应用案例与行业价值

在华东某大型自来水厂的取水泵站自动化改造中，四台关键的75kW取水泵电机需要实现无人值守远程控制和全面的状态监测。项目为每台电机配置了 GE 369-HI-R-M-0-0-0-0 继电器。应用流程： 继电器通过电流互感器监测电机运行电流，通过硬接线接收来自PLC的启停命令和现场状态信号。其跳闸输出串联在电机控制回路中。同时，其RS485接口接入站内Modbus网络，中央控制室的SCADA系统实时读取每台电机的电流、功率、热容量和报警信息。带来的改进： 改造后，泵站实现了真正的无人值守。基于继电器提供的精确电能数据，优化了水泵的运行组合，使取水单耗降低了8%。其可靠的接地故障保护功能在一次电缆绝缘轻微受损时及时报警，避免了事故扩大。水厂运营主管表示：“369继电器给我们的电机装上了‘透视眼’和‘智能脑’，让我们对设备的管理从被动检修变成了主动维护，运营安全和效率都上了一个新台阶。”

相关产品组合方案

1. 1.GE Multilin 269 系列继电器：功能稍简化的兄弟系列，适用于要求稍低的电机保护。

2. 2.GE Multilin 869 系列继电器：更高端的保护、自动化与通信平台，适用于超大型或极端关键电机。

3. 3.配套电流互感器：为 369-HI-R-M-0-0-0-0 提供精确的电流信号源。

4. 4.电机现场操作柱：提供本地操作接口，与继电器配合实现本地/远程控制切换。

5. 5.通信网关：如 ProSoft Technology 系列网关，可将 Modbus RTU 转换为 EtherNet/IP 等协议，方便与罗克韦尔等主流PLC系统集成。

6. 6.上位监控系统：如 GE CIMPLICITY 或 iFIX，用于集中显示所有电机的状态和报警。

7. 7.电机控制中心：369-HI-R-M-0-0-0-0 是构建智能MCC的核心元件。

安装维护与全周期支持

GE 369-HI-R-M-0-0-0-0 继电器采用标准的面板开孔安装方式，安装前需确保开孔尺寸精确。接线时，需严格按照接线图进行，特别注意电流互感器二次侧不得开路，电压信号输入不得短路。电源、通信线和信号线应分开布线，并采用屏蔽电缆以减少干扰。在日常维护中，建议定期通过设备显示屏或通信接口检查电机的运行参数和热容量历史。
