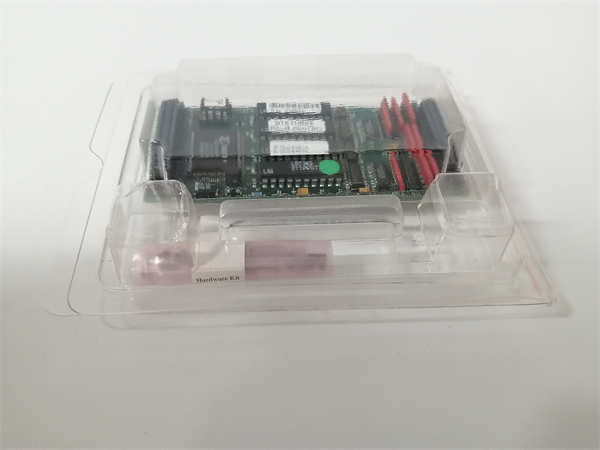

GE IP-QUADRATURE

IP-QUADRATURE是通用电气（GE）公司生产的VersaMax系列PLC系统中的正交编码器接口模块。该产品专门用于连接增量式正交编码器，为运动控制系统提供高精度的位置和速度反馈。

应用场景：

在自动化生产线上的机器人第七轴导轨系统中，GE IP-QUADRATURE模块实时采集安装在伺服电机上的正交编码器信号。通过精确解码A/B相脉冲信

号，模块向PLC反馈机器人的精确位置，实现多台机器人在长达百米的轨道上的精准定位和协同作业，定位精度达到±0.1mm。

核心参数速览：

技术原理与创新价值：

创新点1：智能四倍频解码技术。 模块对相位差90°的A/B相信号进行上升沿和下降沿检测，实现4倍频处理，将编码器的物理分辨率提升4倍，显著提高位置检测精度。创新点2：抗噪声差分输入设计。 采用差分信号接收（A/A-、B/B-、Z/Z-），有效抑制共模噪声，确保在强电磁干扰的工业环境下稳定工作。创新点3：灵活的计数模式配置。 支持x1、x2、x4倍频模式可选，具备32位可逆计数功能，满足不同精度和速度要求的应用场景。

应用案例与行业价值：

案例：锂电生产线卷绕机同步控制升级某新能源电池厂对极片卷绕机进行改造，采用GE IP-QUADRATURE模块实现主从轴精确同步。应用流程： 模块采集收卷轴伺服电机编码器信号，PLC根据线速度计算放卷轴的理论位置，实现张力恒定控制。带来的改进： 改造后极片卷绕整齐度提升约40%，客户评价："IP-QUADRATURE模块的精确计数和抗干扰性能，确保了7×24小时连续生产的稳定性。"

相关产品组合方案：

完整的运动控制解决方案包括：

· •VersaMax CPU模块：如IC200CPUE05

· •伺服驱动器：如GE系列伺服驱动器

· •增量式编码器：2500线以上高分辨率编码器

· •运动控制软件：Machine Edition编程软件

安装维护与全周期支持：

模块采用VersaMax标准导轨安装，支持在线热插拔。日常维护重点包括检查接线紧固性、屏蔽层接地和信号质量。
