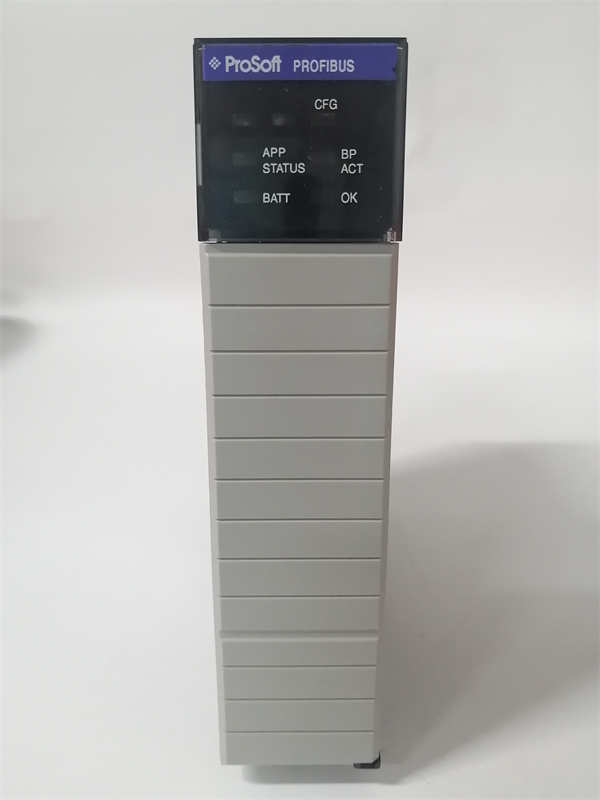

ProSoft MVI56-PDPMV1 是ProSoft Technology公司生产的一款专用于罗克韦尔自动化（Rockwell Automation）ControlLogix平台的通信接口模块。该模块作为PROFIBUS-DP主站，使ControlLogix处理器能够直接与网络上众多的PROFIBUS-DP从站设备（如驱动器、远程I/O、仪表等）进行高速数据交换，有效解决了不同自动化品牌之间的协议壁垒。

应用场景：

在一家大型化工厂的扩建项目中，主控系统采用罗克韦尔的ControlLogix PLC，但新增的产线包却包含了大量采用PROFIBUS-DP协议的西门子变频器和远程I/O站。如果全部更换为兼容Allen-Bradley的设备，成本高昂且工期长。此时，在ControlLogix机架中插入一块 ProSoft MVI56-PDPMV1 模块，难题迎刃而解。该模块充当了“协议翻译官”的角色，一方面通过ControlLogix背板与Logix处理器通信，另一方面通过其前端接口作为主站管理整个PROFIBUS-DP网络。工程师无需深究PROFIBUS协议细节，即可在Studio 5000编程软件中像访问本地I/O一样，直接配置和读写所有PROFIBUS从站的数据，极大地简化了系统集成，节约了大量成本和时间。

核心参数速览：

技术原理与创新价值：

创新点1：深度集成于ControlLogix架构的透明化数据访问。 MVI56-PDPMV1 的核心创新在于其“透明网关”技术。模块内部有独立的CPU处理复杂的PROFIBUS-DP主站协议栈。它将在ControlLogix背板上映射出一块特定的数据区域（如一个Produced/Consumed Tag或直接映射到I/O）。Logix处理器无需运行任何特殊指令，只需像读写普通标签一样访问该区域，即可间接完成对所有PROFIBUS从站设备的控制和数据采集。这种设计将协议转换的复杂性完全封装在模块内部，对用户而言极其简便。创新点2：强大的诊断与维护功能。 该模块提供了远超普通网关的详细诊断信息。它不仅能够指示模块本身的健康状况，还能深入诊断PROFIBUS网络的质量（如通信错误率）以及每个连接从站的状态（如是否存在、通信是否超时、参数化错误等）。这些诊断数据同样可以通过背板传递给Logix程序，使控制系统能够主动预警网络故障，实现预测性维护，极大提升了整个混合网络的可靠性和可维护性。

应用案例与行业价值：

在某汽车制造厂的涂装车间，车身输送系统由罗克韦尔ControlLogix PLC控制，但输送链上的大量变频驱动器和分布式I/O采用的是PROFIBUS-DP协议。

· •应用流程： 通过 MVI56-PDPMV1 模块，ControlLogix PLC能够精确控制每一台驱动器的启停和速度，并实时获取各I/O站的状态，实现了车身在涂装线上的自动调度和精确定位。

· •带来的改进： 成功避免了因协议不同而需额外增加一层控制子系统的复杂性和成本。系统集成商反馈：“ProSoft MVI56-PDPMV1 的稳定性和易用性超乎预期，它让我们在短短一周内就完成了原本认为极其复杂的多品牌系统集成，并且运行三年来从未出现通信中断。”

相关产品组合方案：

MVI56-PDPMV1 是ProSoft在ControlLogix平台网关产品线的重要成员，同类产品还包括：

· •MVI56-MCM： 用于连接Modbus TCP/RTU网络。

· •MVI56E-MNET： 用于连接Mitsubishi MELSECNET网络。

· •MVI69-ADM： 用于CompactLogix平台的PROFIBUS-DP主站模块。

· •在PROFIBUS网络侧： 需要连接西门子、SEW等品牌的变频器、远程I/O站（如ET200S）。

· •在ControlLogix侧： 需要与 1756-L7x 系列处理器、1756-ENBT 通信模块等协同工作。

· •配置软件： ProSoft Configuration Builder (PCB) 是必不可少的组态工具。

安装维护与全周期支持：

安装 MVI56-PDPMV1 非常简单，只需在ControlLogix机架断电后，将其插入空闲槽位并锁紧。硬件连接包括：通过背板与控制器通信，通过前端DB9接口连接PROFIBUS网络（需使用标准PROFIBUS总线连接器和屏蔽双绞线）。配置是使用的关键。首先需要在ProSoft Configuration Builder软件中导入所需从站的GSD文件，然后进行网络组态，定义每个从站的输入/输出数据格式，最后将生成的配置文件下装到模块中。
