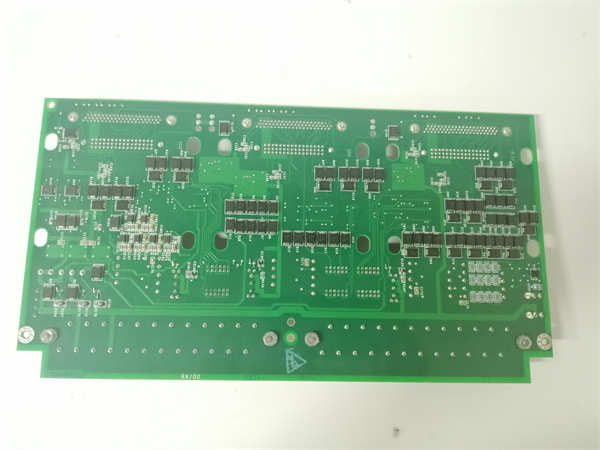

MRP081636 IS200TSVCH1AJE

GE IS200TSVCH1AJE 是通用电气（GE）为其Mark VIe燃气轮机和蒸汽轮机控制系统设计的一款专用终端电源板。该模块是Mark VIe I/O包的重要组成部分，专门为与其配套的TSVO（Turbine Speed Variable Output， 汽轮机转速可变输出）信号调理终端板提供稳定、隔离的辅助工作电源，是保障燃机转速监测系统可靠运行的关键接口组件。

应用场景：

在一座联合循环电厂的9F.05级燃气轮机控制系统中，对透平转速的精确监测是超速保护和安全联锁的基础。系统采用三重化冗余（TMR）设计，使用三个独立的磁阻式转速传感器。每个传感器的信号分别接入一块 GE IS200TSVCH1AJE 终端电源板及其对应的TSVO信号调理板。IS200TSVCH1AJE 为TSVO板上的信号调理电路（如滤波、放大、比较器）提供洁净、稳定的直流工作电源。其输出的稳定性和可靠性直接决定了转速信号的质量，是防止因电源扰动导致转速信号异常、进而引发误跳机或失去保护的第一道防线。

核心参数速览：

技术原理与创新价值：

创新点1：专有化设计与高可靠性电源分配。 GE IS200TSVCH1AJE 的核心价值在于其针对燃机控制柜内恶劣电气环境（如高电磁干扰、振动）的优化设计。它并非通用电源，而是专为TSVO板量身定制的“伴侣电源”。它从Mark VIe背板取电，经过内部的滤波和稳压电路处理后，通过前面板的端子块为TSVO板提供高度稳定、隔离的辅助电源。这种设计将电源管理与信号调理分离，减少了相互干扰，提高了系统的模块化和可靠性，便于故障诊断和维护。创新点2：增强系统可用性与维护便捷性。 该模块作为独立的电源接口单元，当其或对应的TSVO板出现故障时，可以单独进行更换，无需更换整个昂贵的信号处理单元，降低了维护成本和停机时间。其前面板提供清晰的接线端子和状态指示，便于现场工程师进行电源测量和线路检查，符合燃机控制系统对高可用性和易维护性的严格要求。

应用案例与行业价值：

在某大型发电企业的燃气轮机机组中，曾因现场接线箱内潮湿导致转速传感器信号线对地绝缘下降，产生干扰信号。

· •应用流程： 尽管存在干扰，但由于 IS200TSVCH1AJE 为TSVO板提供的电源稳定且洁净，TSVO板上的信号调理电路仍能有效工作，并将此异常识别为信号质量问题而非真实的转速跳变。系统据此发出“传感器故障”预警，而非触发“超速跳机”。维护人员根据报警信息及时处理了线路绝缘问题，避免了一次非计划停机。

· •带来的改进： IS200TSVCH1AJE 的稳定供电，保障了转速监测链路的可靠性，使系统能够区分真实故障和信号干扰，减少了误动，提升了机组的可用率。电厂热控工程师评价：“这类专用的电源接口模块虽然小，但它是整个保护链路的‘能量基石’，它的稳定是我们实现高精度监测和可靠保护的前提。”

相关产品组合方案：

GE IS200TSVCH1AJE 是Mark VIe转速监测子系统中的关键一环，与以下组件紧密关联：

· •IS200TSVOH1A： TSVO信号调理终端板，是 IS200TSVCH1AJE 的直接供电和服务对象。

· •燃机转速传感器： 如磁阻式传感器，提供原始的转速脉冲信号。

· •Mark VIe 控制器： 如 IS200ERDG1A 等控制器，处理TSVO板送来的数字化转速值。

· •VDM（Variable Data Master） 或 TMR 机架与背板： 提供系统平台和背板电源。

· •Mark VIe 系统软件： （如ToolboxST）用于硬件组态和诊断。

安装维护与全周期支持：

更换 GE IS200TSVCH1AJE 是一项高风险作业，必须严格按照燃机停机维护规程，办理工作票，并确认相关保护已强制或退出。操作前需记录所有接线位置并拍照存档，然后小心拆卸接线。从机架中拔出故障模块，插入新模块后，按原样恢复所有接线，并确保牢固。日常维护主要是利用机组检修机会，检查接线端子有无松动或腐蚀迹象。
