HE693ADC409A-22

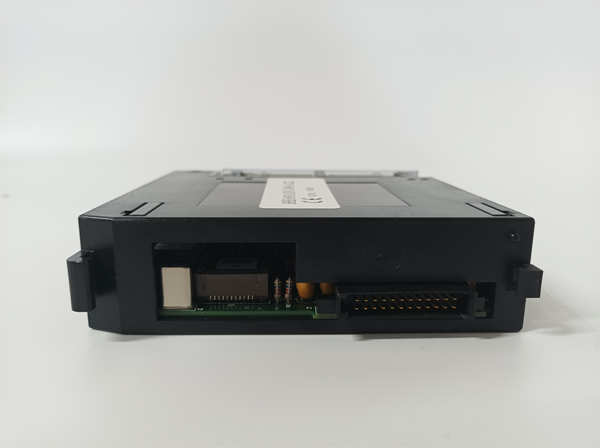

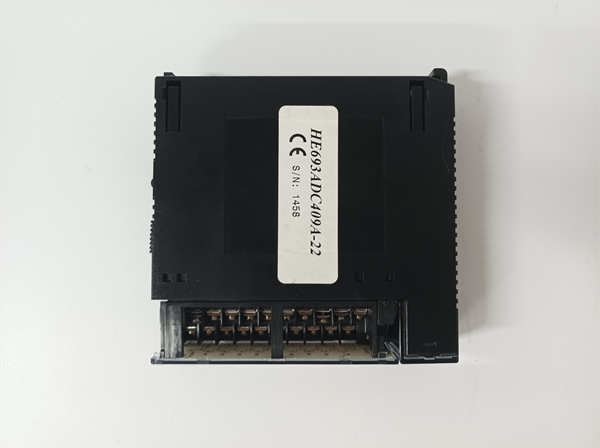

GE HE693ADC409A-22 是通用电气（GE）公司为其VersaMax PLC系统设计的一款高性能模拟量输入模块。该产品属于工业自动化I/O模块类别，专门用于采集现场传感器的模拟量信号，为控制系统提供准确的过程数据。

应用场景：

在大型水处理厂的加药控制系统中，需要实时监测多个反应池的pH值、浊度和余氯含量。这些参数通过各类传感器转换为4-20mA信号，由 GE HE693ADC409A-22 模块进行采集。模块的高精度和抗干扰能力确保了数据的准确性，PLC根据这些数据精确控制加药泵的启停和频率，保证出水水质稳定达标，同时避免了药剂浪费。

核心参数速览：

技术原理与创新价值：

· •创新点1：高精度模数转换与信号调理。 GE HE693ADC409A-22 采用16位高分辨率Σ-Δ型ADC，配合精密的信号调理电路，能够将微弱的模拟信号精确转换为数字量。其高达±0.1%的精度确保了即使在测量小范围信号时也能获得可靠数据，为精确的过程控制奠定了基础。

· •创新点2：强大的抗干扰与滤波能力。 模块具备>120dB的高共模抑制比，能有效消除工业现场常见的共模噪声干扰。同时，内置的可配置数字滤波器（基于采样速率设置）可以平滑信号，抑制高频噪声，确保采样数据的稳定性和真实性。

· •创新点3：灵活的通道配置与诊断功能。 每个通道均可独立配置为电压或电流输入及其量程，提供了极大的应用灵活性。模块还支持丰富的诊断功能，如断线检测（对4-20mA信号）、超限报警等，并能将诊断信息通过背板传递给CPU，便于实现预测性维护和快速故障定位。

应用案例与行业价值：

在某化工厂的反应釜温度压力监控系统中，采用了多台 GE HE693ADC409A-22 模块来采集遍布厂区的PT100热电阻和压力变送器信号。系统稳定运行三年，模块的精度和可靠性得到了充分验证。工厂仪表工程师表示：“HE693ADC409A-22 模块的16通道高密度设计为我们节省了大量柜内空间，其稳定的性能使我们能够实时掌握反应过程状态，对优化工艺、安全生产起到了关键作用。”

相关产品组合方案：

GE HE693ADC409A-22 是VersaMax系统的重要组成部分，常与以下产品配套使用：

· •GE IC693CPU350：VersaMax系列CPU模块，系统控制核心。

· •GE HE693ACC400：VersaMax机架，为模块提供安装基座和背板总线。

· •GE HE693ADC409A-22：模拟量输出模块，用于控制执行机构。

· •GE HE693DCM300：通信模块，实现网络连接。

· •GE HE693RTD300：RTD输入模块，专用于温度传感器。

· •GE VersaPro 或 Proficy Machine Edition 软件：用于编程、组态和调试。

· •相应端子块和信号电缆：用于现场接线。

安装维护与全周期支持：

GE HE693ADC409A-22 采用模块化设计，安装时需将其正确插入VersaMax I/O机架的对应槽位，并连接好前端端子块。接线时需注意信号类型（电压/电流）的选择跳线或软件设置，并做好屏蔽以抗干扰。日常维护主要是定期检查端子紧固性和模块状态指示灯。模块支持热插拔功能（需系统支持），可在不断电情况下进行更换。
