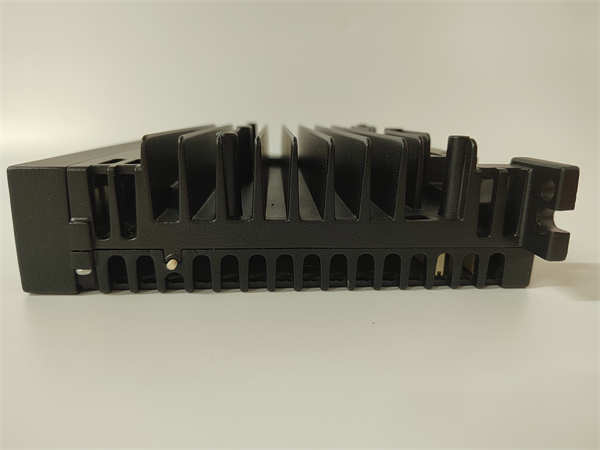

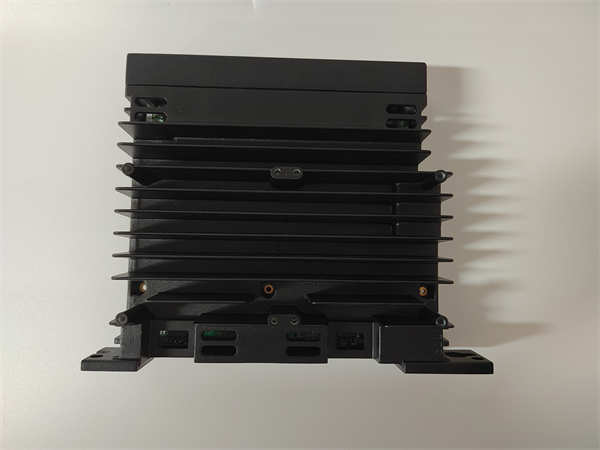

GE IS420UCSBH4A

IS420UCSBH4A 是 通用电气（GE） 旗下 发电集团（GE Power】 生产的 单轴控制板，属于其先进的 Mark VIe 涡轮机控制系统家族。该模块是一种高度集成的控制器，将处理器、I/O接口和通信功能集成于一体，专用于燃气轮机、蒸汽轮机或其它关键旋转机械的冗余或非冗余控制应用，是其安全稳定运行的“大脑”。

应用场景

在一座联合循环发电厂的燃气轮机控制系统中，需要对机组的转速、温度、压力以及燃料阀门进行极其快速和精确的控制，任何微小的延迟或错误都可能导致设备损坏或跳机。该系统对控制器的可靠性、速度和确定性有近乎苛刻的要求。此时，安装在控制柜内的 GE IS420UCSBH4A 单轴控制器便承担了这一重任。它直接连接关键传感器（如转速探头、热电偶）和执行器（如燃料控制阀），运行复杂的控制算法（如转速PID调节、温度控制、顺序逻辑），确保透平在整个工作范围内稳定、高效运行。它的价值在于，以一个经过严格验证的专用控制平台，解决了关键动力设备对控制系统的最高等级可靠性、安全性和实时性的核心需求。

核心参数速览

技术原理与创新价值

创新点1：高度集成的单板化控制架构。 IS420UCSBH4A 的核心创新在于其“单板计算机”的设计理念。它将传统DCS/PLC中分离的CPU、离散I/O模块、模拟量I/O模块和通信模块的功能高度集成在一块板卡上。这种设计极大地简化了系统架构，减少了模块间的连接点和电缆，从而显著提高了系统的整体可靠性和平均无故障时间（MTBF）。 创新点2：确定性的高性能实时控制。 该控制器运行专为透平控制优化的实时操作系统（RTOS），能够保证控制任务的执行具有严格的确定性。对于转速控制等需要微秒级响应的关键回路，IS420UCSBH4A 能确保控制算法在每个扫描周期内都被精确执行，这对于防止透平超速、确保电网频率稳定至关重要。 创新点3：内置的冗余与高级诊断功能。 IS420UCSBH4A 在设计上就支持无缝的冗余配置。当配置为冗余模式时，两块控制器并行运行并同步所有数据。主控制器发生故障时，备用控制器可在极短时间内（毫秒级）无扰切换，确保控制连续性。同时，模块具备强大的在线自诊断功能，能够预测并报告潜在故障，支持预测性维护，最大限度地减少非计划停机。

应用案例与行业价值

案例：某天然气管道增压站燃气轮机控制系统升级项目。 该增压站的核心设备——燃气轮机驱动压缩机组，原控制系统老化，故障率高，威胁管道输气的稳定性。项目采用GE Mark VIe系统进行整体替换。 应用流程： 项目使用一对冗余配置的 GE IS420UCSBH4A 作为主控制器，直接处理来自转速传感器、振动探头、火焰探测器等关键信号，并控制燃料阀、导叶等执行机构。通过ToolboxST软件进行组态，实现了精确的转速负荷控制、超速保护和启停顺序逻辑。 带来的改进： 新系统投运后，机组的控制精度和稳定性大幅提升，燃料效率得到优化。冗余设计的 IS420UCSBH4A 消除了因控制器单点故障导致的停机风险。其强大的诊断功能使维护团队能够提前发现隐患，将维护工作从“被动抢修”转变为“主动预防”。站场负责人表示：“GE IS420UCSBH4A 控制器为我们关键资产提供了‘航母级’的保护和控制，确保了输气任务的万无一失。”

相关产品组合方案

1. GE IS420PSAH0A：Mark VIe系统电源模件，为 IS420UCSBH4A 及其他模块提供稳定、冗余的电力。

2. GE IS420ESWBG1A：Mark VIe系统背板/机架，用于安装 IS420UCSBH4A 控制器和I/O包。

3. GE IS420UIOBH2A：Mark VIe系统通用I/O包，用于扩展 IS420UCSBH4A 的I/O能力，连接更多现场设备。

4. GE HMI控制器/操作员站：如QuickPanel+，为 IS420UCSBH4A 控制系统提供人机交互界面。

5. GE TXP系列I/O模块：在需要时，可通过网络与Mark VIe系统集成，作为远程I/O站。

6. GE Bently Nevada 3500系统：机械保护系统，与 IS420UCSBH4A 控制系统协同工作，专用于振动、位移等安全监测。

7. GE ToolboxST：统一的工程组态软件，用于对 IS420UCSBH4A 及整个Mark VIe系统进行编程、调试和诊断。

安装维护与全周期支持

GE IS420UCSBH4A 控制器的安装和调试必须由经过GE专门培训的工程师进行。它需要安装在指定的Mark VIe机架中，并确保所有连接器牢固可靠。系统的组态和调试通过专用的ToolboxST软件完成。 日常维护的核心是利用Mark VIe系统内置的全面诊断工具。工程师可以通过网络远程监控控制器的健康状态、负荷率和报警信息。在冗余配置下，支持控制器的在线更换（热插拔），但这需要遵循严格的安全规程。
