IS215UCVGM06A IS215UCVGH1A VMIVME-7666-111000

IS215UCVGM06A（亦称作VMIVME-7666-111000）是美国通用电气（GE）公司生产的通信管理模块，是Mark VI和Mark VIe燃气轮机控制系统的重要组成部分。该模块作为系统与外部网络通信的智能网关，负责协议转换、数据路由和网络安全管理，是实现多系统集成的关键组件。

应用场景：

在某大型石油化工联合体的智能工厂升级项目中，核心动力车间配备多台GE燃气轮机（采用Mark VIe控制系统），需要实时与全厂的DCS（横河CENTUM VP）、SIS安全仪表系统（霍尼韦尔FSC）、MES制造执行系统以及集团云平台进行数据交换。通过在每套Mark VIe机柜中配置IS215UCVGM06A通信管理模块，成功构建了统一的数据高速公路。该模块将燃气轮机的数百个关键工艺参数（如转速、排气温度、振动值）和控制状态，实时转换为OPC UA、Modbus TCP等多种标准协议，安全可靠地分发至各需求系统。在一个真实案例中，凭借IS215UCVGM06A提供的毫秒级实时数据，工厂的先进控制（APC）系统成功优化了蒸汽平衡，使全厂能效提升了2.1%，年节约成本超千万元。

核心参数速览：

技术原理与创新价值：

创新点1：统一的协议转换与数据服务总线 IS215UCVGM06A 的核心是一个软件定义的数据服务总线。它并非简单的协议桥接器，而是作为Mark VI(e)系统的统一数据出口。模块内嵌的实时操作系统运行多个虚拟通信服务器（如OPC UA Server、Modbus TCP Server），它们通过内存映射方式直接访问控制器的共享数据区。这种架构消除了传统网关因数据复制和轮询产生的延迟，确保外部系统访问的数据与控制器的实时数据库保持高度一致，延迟可控制在毫秒级以内。 创新点2：内嵌式工业网络安全防护 该模块集成了符合IEC 62443标准的初级工业网络安全功能。它不仅是通信通道，更是安全边界。功能包括：细粒度的防火墙规则（基于IP、端口、协议）、通信会话的动态监测与异常断开、所有访问操作的可审计日志记录。例如，可以配置只允许特定IP的MES服务器通过OPC UA读取数据，而禁止其写入任何指令，从而有效隔离IT与OT网络，防范未经授权的访问和网络攻击。 创新点3：智能数据预处理与发布订阅机制 IS215UCVGM06A 具备强大的边缘计算能力。它可以在数据外发前进行预处理，如数据有效性检查（根据品质位过滤坏值）、工程单位转换、变化率计算、甚至简单的逻辑运算。同时，它支持高效的数据发布/订阅模式。对于需要同一数据的多个客户端（如历史数据库和实时看板），模块只需从控制器读取一次，然后多点分发，极大减轻了控制器和网络的负载，优化了整体系统性能。

应用案例与行业价值：

案例一：区域智慧能源互联网平台数据接入 某省电网公司建设智慧能源互联网平台，需要接入辖区内十余个不同电厂、总装机容量超过5GW的燃气轮机组的实时运行数据。各机组控制系统品牌、型号、年代各异，数据接入成为最大挑战。项目采用IS215UCVGM06A作为GE机组的标准化数据接口。该模块稳定的OPC UA服务器功能，使平台能够以统一、安全的方式获取所有GE机组毫秒级的功率、频率、设备状态等关键数据，为电网的精准调峰、负荷预测和虚拟电厂（VPP）调度提供了坚实的数据基础。平台负责人评价：“IS215UCVGM06A的开放性和可靠性，使我们免除了为每台机组定制开发通信驱动程序的巨大工作量，实现了海量工业数据的高效、标准化接入。” 案例二：跨国制造企业全球能效对标项目 一家全球性汽车制造企业为实现其碳中和目标，启动了全球工厂能效对标项目。其位于德国、美国、中国的多个大型冲压车间均使用GE燃气轮机提供压缩空气动力。通过在各地的Mark VI系统上部署IS215UCVGM06A，总部能源团队得以通过云端安全地汇聚各工厂燃气轮机的单位能耗、启停次数、维护状态等数据，进行横向对标分析，识别最佳实践。项目实施后，通过操作优化和维护策略改进，全球平均单机能耗下降了5%。

相关产品组合方案：

1. 主控制器模块（如IS215UCVEH2AF）：产生核心控制数据，通过IS215UCVGM06A与外界交互。

2. 网络交换模块（如IS215UCSAH1A）：工业以太网交换机，扩展网络端口，构建冗余环网。

3. 工程师站与ToolboxST软件：用于对IS215UCVGM06A进行配置、管理和诊断的核心工具。

4. I/O模块（如IC698系列）：采集现场信号，数据最终可通过网关对外共享。

5. 工业防火墙/网闸：与网关配合，提供更深层次的网络区域隔离和安全防护。

6. 历史数据库服务器：通过网关的OPC UA接口，高效采集和存储历史过程数据。

7. 协议功能授权密钥：用于激活网关内特定的高级通信协议（如OPC UA）服务。

安装维护与全周期支持：

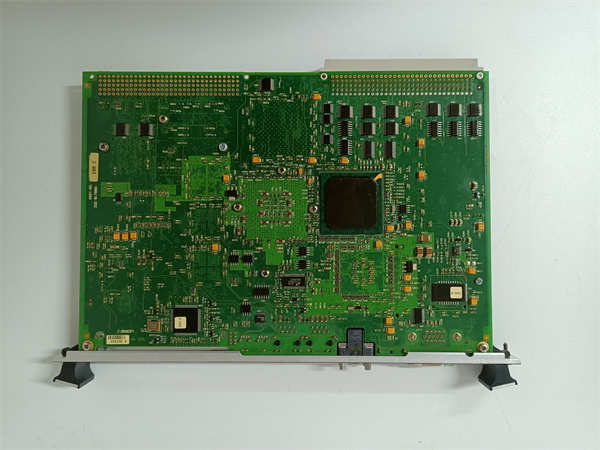

IS215UCVGM06A 为标准6U VME板卡，需安装在Mark VI(e)机架的指定通信槽位。物理安装需确保系统断电，插入后锁紧固定扳手。上电后，关键步骤是通过工程师站的ToolboxST软件或直接访问其默认IP的Web界面，进行网络配置。这包括设置IP地址、子网掩码、网关，以及加载所需的通信协议驱动和建立详细的数据点映射表。配置过程应遵循最小化权限和按需开放的原则，以增强网络安全。
