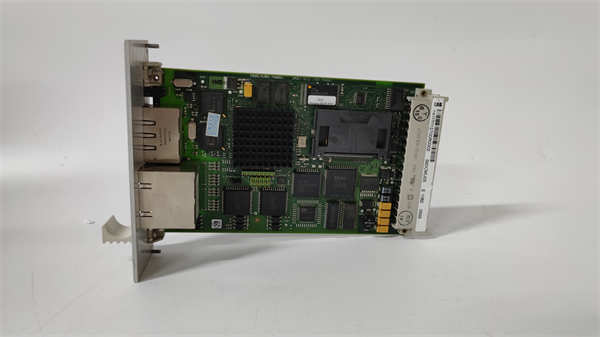

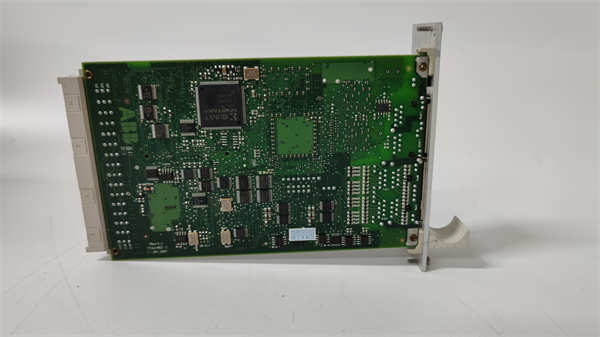

560CMU05

560CMU05 是ABB公司生产的一款通信管理单元（Communication Management Unit），属于其工业自动化和电力系统产品系列。该模块作为通信枢纽，负责实现不同网络协议间的转换和数据路由，是构建集成化自动化系统的关键组件。

应用场景：

在大型风电场监控系统中，需要将数十台分散的风力发电机的运行数据（如风速、功率、转速、设备状态等）实时采集并上传至中央监控中心。每台风机内部的控制系统（通常采用不同的PLC或控制器）通过560CMU05通信管理单元进行数据汇聚。560CMU05模块一方面通过现场总线（如CANopen、Profibus-DP）或以太网与风机主控制器通信，另一方面通过远距离光纤以太网或无线网络，采用IEC 60870-5-104或DNP3.0等电力自动化标准协议，将数据可靠传输至几公里外的升压站监控系统。在实际运行中，560CMU05在恶劣的电磁环境和温差变化下稳定工作，其数据完整性检查和断线续传功能确保了监控数据的可靠性，为风电场的优化运行和故障预警提供了坚实的数据基础。

核心参数速览：

技术原理与创新价值：

创新点1：强大的多协议并行处理与数据映射引擎 560CMU05 的核心在于其高性能的协议栈处理能力和灵活的数据映射机制。它内部运行着实时操作系统，能够同时处理来自不同物理接口、不同通信协议的数据流。例如，它可以作为Modbus TCP服务器从SCADA系统接收控制命令，同时作为IEC 104客户端向调度主站上传数据，并作为PROFIBUS-DP主站与现场IO设备交互。其内置的数据点表配置工具，允许用户以图形化方式定义不同协议数据点之间的映射关系和转换规则（如量程变换、数据类型转换），实现了异构系统的无缝集成。 创新点2：高可靠性通信与数据完整性保障 模块采用工业级元器件和坚固的机械设计，确保在恶劣环境下稳定运行。通信链路支持冗余配置（如双网口冗余、双电源冗余）和自动切换功能，大大提高了系统的可用性。其具备的数据缓存和断线续传功能，在网络中断时可将变化数据（COS）和周期数据在本地存储，待通信恢复后按优先级补发，保证了数据的连续性和完整性，满足电力系统对数据可靠性的高要求。 创新点3：集成化网络安全与远程管理功能 560CMU05 集成了基础的网络安全功能，如基于IP/MAC地址的访问控制列表（ACL）、通信端口管理、用户权限分级管理、操作日志审计等，为工业控制网络提供了安全屏障。同时，它支持通过Web界面、SSH/Telnet、SNMP等多种方式进行本地或远程配置、诊断和固件升级，极大方便了系统的维护和管理。

应用案例与行业价值：

案例一：智能变电站过程层与站控层通信网关 在符合IEC 61850标准的智能变电站中，560CMU05 被用作过程层交换机与站控层设备之间的通信网关。它通过GOOSE（面向通用对象的变电站事件）和SV（采样值）报文与合并单元、智能终端进行高速、确定性的通信，获取电流电压采样值和开关状态；同时通过MMS（制造报文规范）协议与站控层的监控后台、远动装置进行数据交互。其高性能的处理能力确保了GOOSE报文的快速传输（毫秒级），满足了继电保护对实时性的苛刻要求，实现了变电站的智能化运行和管理。 案例二：油气管道SCADA系统远程终端单元（RTU）通信核心 在长达上千公里的油气管道SCADA系统中，各站场（泵站、阀室）的RTU需要与调控中心进行可靠的数据通信。560CMU05 作为RTU的通信核心，通过卫星、微波或光纤等多种信道，采用DNP3.0 over IP协议与主站通信。其强大的协议处理能力和数据压缩优化，在有限的带宽下保证了压力、流量、设备状态等关键数据的实时传输，为管道的安全、高效运行提供了保障。

相关产品组合方案：

1. ABB AC 800M / PM系列控制器：作为560CMU05 的上位控制核心。

2. S600 I/O模块：提供现场信号接入，数据通过560CMU05 对外传输。

3. 网络交换机：工业以太网交换机，构建可靠通信网络。

4. 电源模块：为560CMU05 提供稳定可靠的电源。

5. 配置工具软件：如ABB的Configuration Studio或相关配置工具，用于网关的组态和管理。

6. 通信线缆及附件：如光纤、屏蔽双绞线、连接器等。

7. 机柜及安装附件：为560CMU05 提供安装环境和保护。

安装维护与全周期支持：

560CMU05 通常采用DIN导轨安装方式。安装前需确认供电电源的电压和极性正确。根据应用需求，正确连接网络线缆和串行通信线缆，并确保良好接地。上电后，通过配置工具设置IP地址、通信参数、协议驱动以及详细的数据点映射表。 日常维护主要包括通过模块的指示灯和Web管理界面监控其运行状态、通信链路状态和数据传输情况。应定期备份配置文件。当需要更换模块时，可先将配置文件导出，待新模块就位后导入配置，以减少系统中断时间。
