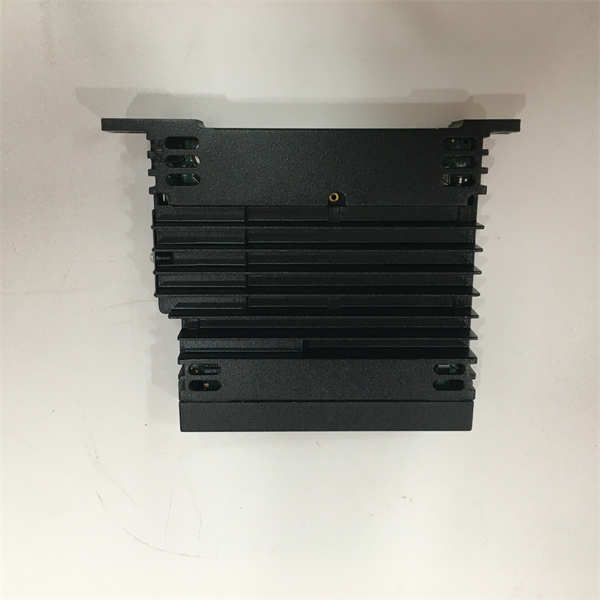

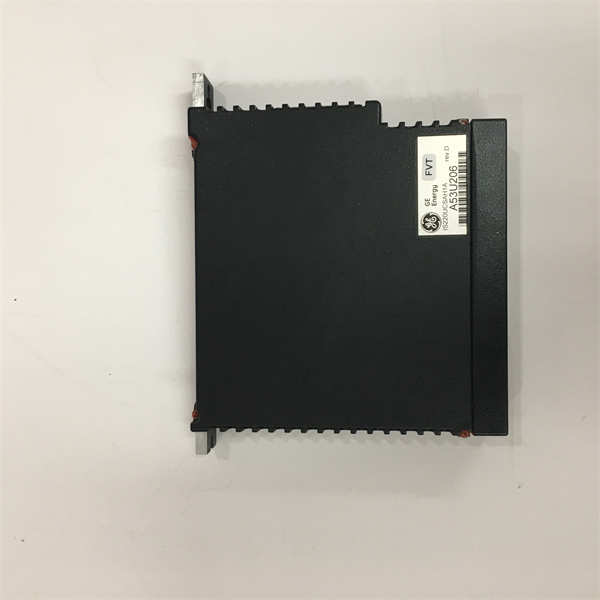

GE IS220UCSAH1A

GE IS220UCSAH1A 是美国通用电气（GE）为其Mark VIe燃气轮机/蒸汽轮机控制系统设计的一款高性能通用控制器（亦称控制引擎）。该控制器是Mark VIe系列的关键组件，负责执行复杂的控制、保护和监测逻辑，是确保燃气轮机、蒸汽轮机等大型旋转机械安全、高效、稳定运行的核心大脑。

应用场景：

在华东某大型联合循环发电厂，一台GE 9F.05燃气轮机是电网调峰的主力机组。该机组要求控制系统必须对燃料阀、IGV（进口导叶）、压气机等多达数百个I/O点进行毫秒级精确实时控制与保护，任何延迟或误动都可能导致重大设备损坏或停机事故。该电厂在机组控制系统升级中，采用了以 GE IS220UCSAH1A 为核心控制单元的Mark VIe系统。在一次真实的电网频率波动事件中，IS220UCSAH1A 控制器凭借其强大的运算能力，迅速计算出负荷调整量，精准指挥燃料调节系统动作，使机组在2秒内平稳承接了15MW的负荷变化，同时确保了排放参数始终达标，完美展现了其在快速响应、精确控制和安全保障方面的核心价值。

核心参数速览：

技术原理与创新价值：

创新点1：基于硬实时操作系统的确定性控制性能。IS220UCSAH1A 运行在经过TÜV认证的硬实时操作系统（RTOS）上，能够保证控制逻辑在预定的、极短的控制周期内（可低至毫秒级）确定性地执行完毕。这种确定性是燃气轮机等高速旋转机械控制的生命线，确保了在任何负载下，控制指令都能准时发出，避免因系统延迟导致的控制失稳或保护误动，与基于标准操作系统的PLC相比具有显著优势。 创新点2：深度集成的安全性与冗余架构。该控制器是构建Mark VIe系统高可用性和高安全性架构的基石。它天然支持与同型号控制器组成TMR（三重模件冗余）或双重冗余系统。在冗余配置中，三个或两个 IS220UCSAH1A 控制器并行运行，通过专用网络进行高速数据同步和表决。当单一控制器出现任何故障时，系统能实现无扰切换，继续保持100%的控制能力，满足API 612、NFPA 85等严格的国际安全标准，为关键动力设备提供“永不中断”的控制保护。 创新点3：强大的通信与协同处理能力。IS220UCSAH1A 不仅是一个独立的计算单元，更是Mark VIe网络化控制架构的核心节点。它通过高速工业以太网与操作员站、工程师站及其他控制器通信，并利用SRTP（安全实时协议）等高效协议，确保数据交换的实时性与安全性。同时，它能高效管理并处理来自多个I/O包（如PDBI、PDOI、TVDI等）的海量数据，实现复杂的控制算法和先进燃烧优化策略，助力机组提升效率并降低排放。

应用案例与行业价值：

案例一：北美页岩气电站燃气轮机控制项目 在北美一个利用页岩气发电的电站项目中，多台燃气轮机需要适应气源成分波动大、负荷变化频繁的挑战。项目全部采用以 GE IS220UCSAH1A 为控制核心的Mark VIe系统。控制器强大的计算能力允许实施先进的自适应燃烧控制算法，能够实时调整燃料空气配比，有效应对燃料热值的变化，确保了机组在宽负荷范围内的稳定燃烧和低NOx排放。电站运营经理反馈：“IS220UCSAH1A 控制器的稳定性和快速响应能力，使我们能够灵活参与电网调频，获得了可观的经济收益，其内置的先进诊断功能也帮助我们提前预警了一次潜在的传感器故障，避免了非计划停机。” 案例二：国内石化企业蒸汽轮机驱动压缩机组改造 华南某大型石化企业，其核心生产装置的裂解气压缩机由一台蒸汽轮机驱动。原驱动控制系统老化，可靠性下降。改造中，选用了基于 IS220UCSAH1A 控制器的Mark VIe系统。新系统实现了对蒸汽轮机的转速、振动、温度等参数的精确监测与调速控制，确保了压缩机转速的极端稳定，从而保障了下游工艺装置的进料平稳。改造后，该压缩机组的安全联锁响应时间缩短了30%，因驱动系统原因导致的工艺波动次数降为零，显著提升了整个生产链的运行效率和安全性。

相关产品组合方案：

1. GE IS200/IS215 系列I/O模块（如IS215PDAI2A, IS215DMCG1A）：各类模拟量、数字量、通信接口模块，是 IS220UCSAH1A 控制器的“耳目”和“手脚”，负责现场信号的采集与输出。

2. GE IC693/IC697 系列模块：适用于GE RX3i等平台的I/O模块，在特定集成方案中可能与Mark VIe系统配合，扩展系统能力。

3. GE EX2100e 励磁控制器：在发电应用中，与 IS220UCSAH1A 协同工作，共同完成对发电机的全面控制（透平+励磁）。

4. GE HMI/WorkstationST 软件：基于Windows的人机界面软件，为操作人员提供对由 IS220UCSAH1A 控制的系统的可视化监控与操作界面。

5. GE ToolboxST 软件：统一的工程工具软件，用于对 IS220UCSAH1A 控制器进行组态、编程、调试和诊断。

6. GE UR系列保护继电器（如UR L60）：在电力系统中提供专业的保护功能，可与 IS220UCSAH1A 控制系统进行通信，实现更全面的保护协调。

7. Mark VIe 系统机架与电源模块（如ES200BKG）：为 IS220UCSAH1A 控制器及I/O模块提供安装基座和稳定可靠的电力供应。

安装维护与全周期支持：

IS220UCSAH1A 控制器采用模块化设计，安装时需将其牢固插入指定的Mark VIe系统机箱背板插槽中，并连接好必要的通信和网络线缆。安装前需确保机箱供电稳定，环境符合规格要求（如温度、湿度、洁净度）。控制器支持在线下载（在系统设计允许的情况下）和部分模块的热插拔更换，这极大地方便了系统的在线升级和维护，减少了计划停机时间。 在日常运维中，通过GE专用的ToolboxST软件，工程师可以远程或就地监控 IS220UCSAH1A 的运行状态、查看详细的诊断日志（如通信状态、CPU负载、内存使用情况等）、执行控制逻辑的在线微调或进行故障排查。
