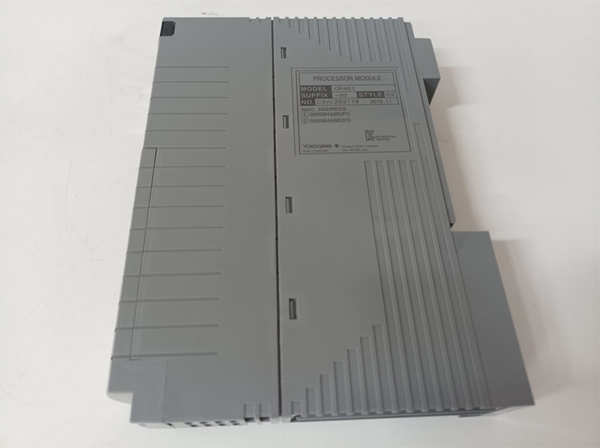

CP461-50 是日本横河电机（YOKOGAWA）为其CENTUM CS 集散控制系统（DCS）设计的一款关键通信处理器模块。该模块通常安装在CENTUM CS的现场控制站（FCS）内，作为V net 控制总线与下级子系统或设备网络之间的通信网关，负责协议转换和数据交换，是实现DCS与可编程逻辑控制器（PLC）、远程I/O站、智能仪表及其他第三方设备无缝集成的重要桥梁。应用场景
在大型炼油厂的催化裂化装置中，DCS（CENTUM CS）需要实时监控和控制数百个来自不同厂商的PLC子系统，如大型压缩机的顺序控制系统、原料输送系统以及安全仪表系统（SIS）。CP461-50 通信处理器模块在此扮演了“翻译官”和“交通指挥官”的角色：它通过高速的V net 总线与DCS的控制站CPU通信，同时通过其下行通信端口（如RS-485）以特定的协议（如Modbus、横河的F）与各个PLC主站连接。CP461-50 实时地从PLC采集设备状态、工艺参数，并转发DCS的控制指令，实现了在操作员站上对全厂设备进行统一监控和集中管理，解决了多品牌设备“信息孤岛”的难题。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| 支持多种协议，常见为Modbus (RTU/ASCII) 或 YOKOGAWA F 协议， 接口通常为 RS-485 |
| |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：高效的协议转换与数据映射引擎。 CP461-50 的核心价值在于其内置的协议转换功能。它能够理解DCS的V net 总线协议和下层网络的协议（如Modbus）。工程师通过配置软件，可以建立一张“数据映射表”，将下级设备（如PLC）的寄存器地址（如Modbus的40001地址）与DCS内部标签点一一对应。CP461-50 会自动周期性地轮询这些地址，完成数据读写，并对数据进行必要的格式转换（如字节交换、浮点数格式转换），实现了异构网络间的透明数据传输。创新点2：稳定的通信调度与错误处理机制。 该模块具备强大的通信调度和错误恢复能力。它能管理多个通信会话，确保数据的实时性和完整性。当网络发生短暂中断或从站设备无响应时，CP461-50 能自动尝试重连，并在通信恢复后继续数据传输，同时将通信状态报告给DCS，增强了整个系统的鲁棒性。创新点3：模块化集成与集中管理。 作为CENTUM CS系统的一个标准模块，CP461-50 的优势在于深度集成。它可以通过DCS的工程软件（如CS-3000时代的工程师站）进行统一组态、调试和监控。其运行状态、通信错误都可以在DCS的操作员站上进行集中显示和报警，无需额外的网关管理软件，简化了运维流程。
应用案例与行业价值
某大型化工企业罐区拥有数十个储罐，每个罐的液位、温度监测和泵阀控制由多套不同品牌的独立PLC系统完成。为实现全罐区的集中监控和优化调度，项目采用CENTUM CS DCS作为上位系统。应用流程： 在DCS控制室内，每个控制站机箱中安装一块CP461-50 模块，通过RS-485总线以Modbus RTU协议连接其下属的多个罐区PLC。CP461-50 被组态为Modbus主站，周期性地读取各PLC中存储的液位、温度数据，并下发泵阀的启停命令。DCS操作员可以在统一的人机界面上监控所有储罐的状态，并执行批量调度指令。带来的改进： 项目工程师评价：“采用CP461-50 方案后，我们成功地将原本独立的‘信息孤岛’整合进了统一的DCS平台。调试非常顺利，数据映射功能很强大。系统运行几年来，通信非常稳定，为我们实现罐区的无人化操作和安全管理提供了坚实的数据基础。”
相关产品组合方案
- 1.CENTUM CS 节点机架与电源： 如NODE 单元，是CP461-50 的安装载体。
- 2.现场控制站（FCS）CPU卡： 如FCU， 是CP461-50 在V net上的通信对象。
- 3.操作员站（OPS）： 监控CP461-50 采集数据的人机界面。
- 4.工程师站（ENG）： 用于对CP461-50 进行组态和编程。
- 5.其他通信卡： 如EC401（用于以太网通信），与CP461-50 互补。
- 6.下级PLC系统： 如三菱、西门子、施耐德等品牌的PLC，是CP461-50 的连接对象。
- 7.RS-485总线组件： 包括屏蔽双绞线、终端电阻、中继器等。
安装维护与全周期支持
安装CP461-50 需在系统断电情况下进行。需将其正确插入节点机架的指定插槽。下行RS-485网络布线需采用屏蔽双绞线，并正确安装终端电阻（通常在总线两端），确保屏蔽层单点接地。上电后，需通过工程师站软件设置模块的站号、通信参数（波特率、数据位、停止位、校验位），并仔细配置数据映射表。日常维护主要是通过DCS系统状态画面监控模块的通信状态，定期检查接线端子是否松动。
