TK-FTEB01 HONEYWELL

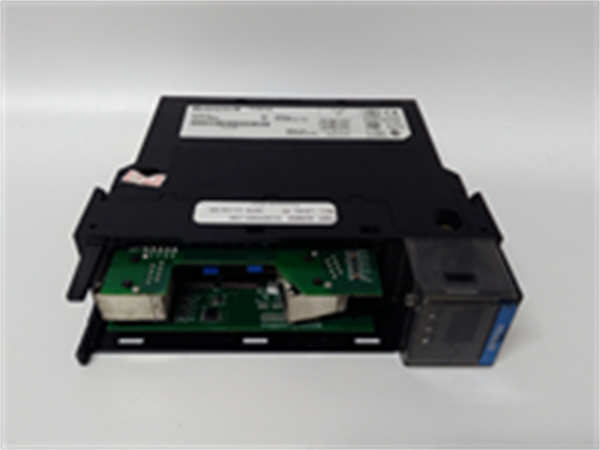

HONEYWELL TK-FTEB01 是霍尼韦尔公司为其Experion PKS过程知识系统中的基金会现场总线（Foundation Fieldbus H1）网络设计的一款关键无源终端模块。该产品安装在C系列I/O子系统或现场接线箱中，用于在FF H1总线网段的末端提供正确的阻抗匹配，消除信号反射，确保现场总线通信的完整性和稳定性。

应用场景：

在大型炼油厂的罐区基金会现场总线网络中，一条H1总线可能连接着数十台智能变送器和阀门定位器，总线长度可达数百米。在总线的物理末端，如果不安装终端器，通信信号会产生反射，造成波形畸变和数据错误，导致设备通信中断或波动。将HONEYWELL TK-FTEB01 终端模块正确地安装在总线网段的末端，它内部的精密电阻和电容网络为总线提供了标准的100欧姆终端阻抗，有效吸收信号能量，防止反射，确保整个网段上的所有设备都能接收到清晰、稳定的数字信号，从而保障了控制指令和设备数据的可靠传输。

核心参数速览

技术原理与创新价值：

创新点1： 精准的阻抗匹配与信号完整性保护。HONEYWELL TK-FTEB01 的核心价值在于其精密的无源电路设计。它严格遵循基金会现场总线H1的物理层标准，提供精确的100欧姆终端电阻和指定的电容值。这确保了总线在31.25 kbps的通信速率下，其电气特性与双绞线电缆的特性阻抗相匹配，最大限度地减少了信号在电缆末端因阻抗突变而产生的能量反射，从而保证了数字信号波形的完整性，降低了误码率（BER）。创新点2： 紧凑的集成化设计与便捷安装。该模块将终端功能集成于一个紧凑的、标准化的外壳内，设计用于直接插接在霍尼韦尔C系列I/O子系统或现场接线端子上。这种集成化设计避免了现场自行拼接电阻电容的繁琐和潜在错误，简化了工程安装和后期维护，并保证了终端器参数的一致性和可靠性。

应用案例与行业价值：

在某化工装置的新建FF H1总线网络中，调试初期部分远程机柜的设备通信时断时续。应用流程： 经检查发现，是施工方遗漏了总线末端的终端器。在总线末端加装了HONEYWELL TK-FTEB01 模块。带来的改进： 通信立即恢复正常，波形质量显著改善。项目避免了因通信问题可能导致的工期延误和潜在的调试风险。仪表工程师评价：“TK-FTEB01 这样的小模块，却是总线网络稳定运行的‘守护神’，其作用至关重要，安装简便，可靠性高。”

相关产品组合方案

· •C系列I/O模块：如TK-FTX001 FF H1通信模块，是总线网络的起点。

· •C系列基座/底座：如用于安装TK-FTEB01 和I/O模块的机械载体。

· •基金会现场总线设备：霍尼韦尔及其他品牌的FF H1变送器、阀门定位器。

· •现场总线电源调节器：如TK-FPS001，为FF H1总线提供电源和信号隔离。

· •现场接线盒/机柜：为TK-FTEB01 提供物理保护和安装环境。

安装维护与全周期支持

安装HONEYWELL TK-FTEB01 非常简单。确认总线网段的物理末端位置后，将模块安装到指定的基座或端子排上，然后将总线信号线的正极（+）和负极（-）连接到模块的对应端子即可。一个FF H1网络有且仅有两个终端器，分别安装在总线的两端。日常维护主要是定期检查接线是否松动，并在网络扩展或改造时，确保终端器的位置仍然正确。
