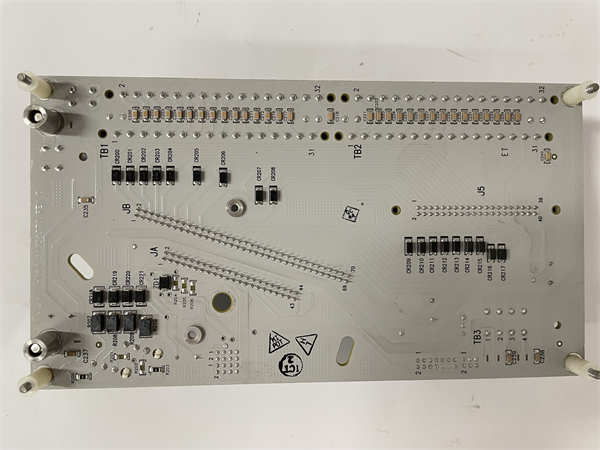

HONEYWELL CC-TDOB01

HONEYWELL CC-TDOB01是霍尼韦尔Experion PKS系统C系列I/O平台的关键组件，产品类别为继电器输出模块。该模块提供16个独立的C型干触点继电器输出通道，将控制系统的低压数字信号安全地转换为可开关现场动力回路的能力，是实现控制指令最终物理执行的关键接口。

应用场景：

在一座大型天然气处理厂的紧急停车系统中，当控制系统检测到危险工况并做出停机决策后，需要立即切断工艺进气阀门并启动放空阀。这个关键的停机指令最终由CC-TDOB01模块执行。它的两个通道分别控制着进气阀和放空阀的动力回路接触器线圈。当指令下达，模块内部的继电器触点迅速闭合，驱动接触器吸合，从而使220VAC电源接通到阀门执行机构，确保阀门在最短时间内动作到安全位置。由于CC-TDOB01采用干触点设计，完全隔离了ESD系统的电子部分与现场的强电回路，确保了控制系统的安全，其高可靠性是保障工厂安全的最后一道技术防线。

核心参数速览：

技术原理与创新价值：

创新点1：真正的负载兼容性与强电隔离能力CC-TDOB01的核心优势在于其继电器输出特性。与晶体管输出只能驱动直流负载不同，其干触点是一个独立的机械开关，可以控制交流或直流、不同电压等级的负载。这种设计提供了完美的电气隔离，现场负载侧的电压突变、浪涌或接地故障不会窜入敏感的DCS电子系统，极大地提升了整个系统的抗干扰能力和安全性。创新点2：面向高可靠性应用的增强设计该模块采用的继电器具有较高的机械和电气寿命，能够承受驱动感性负载（如接触器、电磁阀线圈）时产生的瞬态冲击。对于关键安全回路，模块支持冗余配置。通过将两个模块的输出触点进行串联（常开）或并联（常闭），可以构建“二选一”或“二选二”等表决逻辑，最大限度地减少误动作或拒动作的风险，满足高可用性要求。创新点3：完整的回路诊断与可维护性CC-TDOB01不仅能诊断模块内部的通信和硬件故障，还能监测继电器线圈的驱动状态。一些高级诊断功能甚至可以间接推断外部回路的状态（如通过监测触点动作时间）。结合C系列I/O的热插拔功能，可以在不影响其他回路运行的情况下，安全地更换或维护模块，极大提升了系统的可维护性，减少了计划外停机时间。

应用案例与行业价值：

案例：火力发电厂锅炉燃烧器管理系统在电厂的BMS中，需要可靠地控制数十个油枪的推进器、点火器和电磁阀。HONEYWELL CC-TDOB01被用于驱动这些设备的动力回路接触器。其干触点输出完美匹配现场220VAC的控制电源，且隔离了DCS系统。在一次点火失败后，模块能立即接收逻辑指令切断燃油阀，防止爆燃。热工专工评价：“在BMS这种关键系统中，CC-TDOB01的可靠性让我们非常放心。它的触点状态有反馈，并且能够在线更换，为我们机组的安全稳定运行提供了坚实基础，其负载兼容性也简化了我们的备件管理。”

相关产品组合方案：

· •C系列I/O基座（如CC-PBIL01）：CC-TDOB01模块的物理载体和通信接口。

· •CC-PCNT01 网络接口模块：安装在同一机架，负责控制器与CC-TDOB01之间的指令和数据传输。

· •Experion PKS C300 控制器：系统的控制大脑，产生控制指令并通过I/O网络发送给CC-TDOB01。

· •中间继电器或接触器：用于扩展触点容量或隔离大功率负载，是CC-TDOB01与大型电机、加热器之间的接口。

· •Control Builder：Experion PKS的工程组态软件，用于对控制器和CC-TDOB01等模块进行配置和编程。

安装维护与全周期支持：

HONEYWELL CC-TDOB01的安装与接线需由专业人员在断电下进行，特别注意强电回路的安全规范。组态通过Control Builder软件完成。日常维护应定期检查触点状态（如有无氧化）和负载电流是否在额定范围内。
