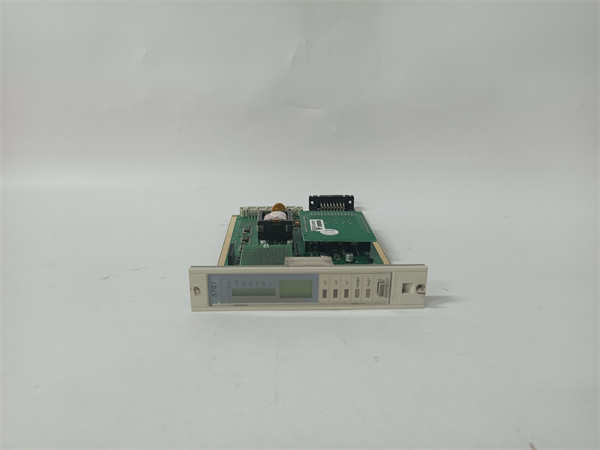

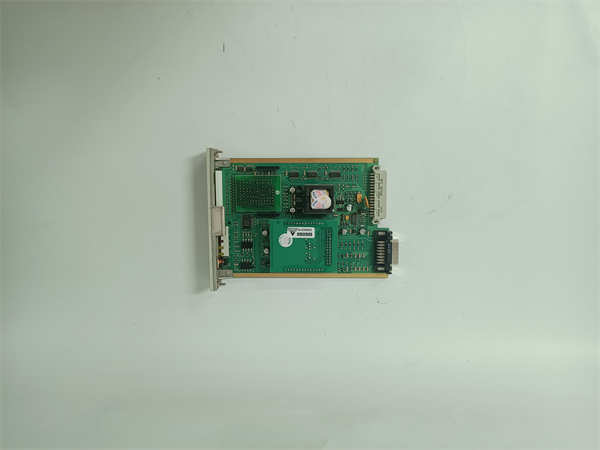

05701-A-0301 是霍尼韦尔（HONEYWELL）公司为其Experion PKS过程知识系统设计的一款高性能输入输出模块，具体而言，是一款伺服端子板 或模拟量输出端子板。该模块通常与霍尼韦尔的C系列控制器（如C300）配套使用，安装在现场机柜中，负责将控制器发出的控制信号（如4-20mA）高精度、高可靠地传输至现场的执行机构（如控制阀门的定位器），是控制回路中至关重要的“最后一公里”接口。应用场景
在大型炼油厂的催化裂化装置中，一个关键反应器的进料流量需要通过调节阀进行精确控制。这个调节阀由霍尼韦尔的Experion PKS系统监控，C300控制器负责运行复杂的PID算法。05701-A-0301 伺服端子板就安装在这个回路的最末端：它接收来自控制器底板总线（或IO网络）的数字指令，通过其内部精密的数模转换电路，输出一个极其稳定的4-20mA模拟量电流信号。这个电流信号驱动与调节阀机械连接的电气阀门定位器，从而精确控制阀门的开度，最终实现对进料流量的毫米级调节。其输出的稳定性和可靠性，直接关系到反应的温度、压力，乃至最终产品的质量和装置的安全。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| |
| 通常为高密度配置，如8通道或16通道（需根据型号后缀确认） |
| |
| |
| |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：高精度信号输出与智能校准技术。 05701-A-0301 模块内部采用高分辨率的数模转换器和精密的电压/电流转换电路，确保输出的模拟量信号具有极高的精度和极低的温漂。其智能校准功能允许通过软件对每个通道的零点和满度进行数字化修正，补偿因元器件老化或环境变化引起的微小误差，长期保持输出信号的准确性，这对于需要精确控制的回路至关重要。创新点2：完善的诊断与回路安全功能。 该模块具备先进的诊断能力，可以实时监测每个输出通道的状态。当检测到输出线路断路（开路）或短路故障时，模块能立即向控制器报告具体通道的故障信息，并可根据组态将输出驱动到一个预设的安全值（如0mA， 保持，或最大值），防止执行机构因信号丢失而处于危险位置，极大地提升了过程的安全性。创新点3：模块化与高密度设计。 作为端子板，05701-A-0301 采用了高密度接线端子的设计，在紧凑的空间内提供了多个模拟量输出通道，节省了机柜空间。其模块化设计使得安装、接线和维护非常方便，可以独立于控制器进行更换，大大缩短了平均修复时间（MTTR）。
应用案例与行业价值
某化工厂对一套老式精馏塔的控制系统进行升级，采用霍尼韦尔Experion PKS系统，使用05701-A-0301 模块输出控制信号给塔顶回流调节阀的定位器。应用流程： C300控制器根据塔顶温度测量值与设定值的偏差，经过PID运算后，将控制指令发送给05701-A-0301 模块。该模块将数字指令转换为精确的4-20mA电流信号，驱动调节阀的定位器，改变回流流量，从而精确控制塔顶温度。05701-A-0301 的高精度输出确保了阀门开度与控制指令的线性关系，其卓越的抗干扰能力避免了信号在长距离传输中的衰减和失真。带来的改进： 工艺工程师评价：“系统升级后，塔的温度控制品质显著提升，波动范围缩小了约60%。05701-A-0301 模块运行非常稳定，其诊断功能让我们在一次阀位反馈异常时，迅速判断出是现场定位器接线松动而非模块问题，节省了大量排查时间。回路的稳定为提升产品收率和降低能耗做出了直接贡献。”
相关产品组合方案
- 1.C300 控制器： Experion PKS系统的核心处理单元，是05701-A-0301 的指令来源。
- 2.05701-B-0301 或其他型号： 同系列的模拟量输入（AI）端子板，用于采集现场温度、压力信号。
- 3.XT-XFF： 用于连接C系列I/O模块的通信网关或总线模块。
- 4.HONEYWELL阀门定位器： 如HVP系列，是05701-A-0301 的典型执行机构。
- 5.Experion操作站： 用于监控和操作包含05701-A-0301 的控制回路。
- 6.Control Builder： 霍尼韦尔的工程组态软件，用于对控制器及05701-A-0301 进行逻辑组态和参数设置。
- 7.机架与电源模块： 为05701-A-0301 等I/O模块提供安装基座和电力供应。
安装维护与全周期支持
安装05701-A-0301 前，需确保系统电源已关闭。将模块卡入标准导轨，并确保其与背板或总线模块的连接器牢固对接。现场信号线应按照图纸正确接入端子，并紧固。上电后，需通过Control Builder软件检查模块状态是否正常，并进行必要的通道测试。日常维护主要是检查接线端子是否松动，并通过系统诊断画面查看模块和通道的健康状态。
