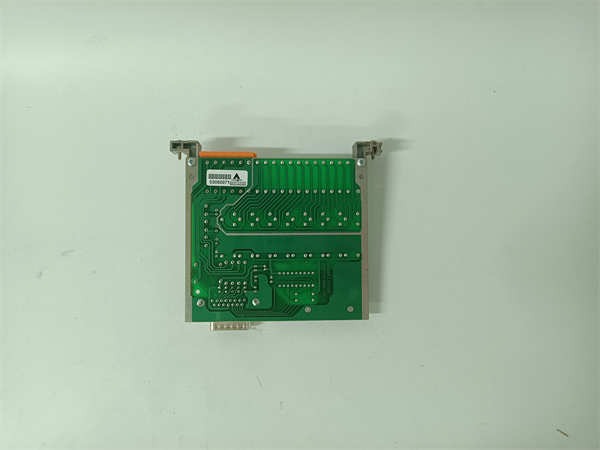

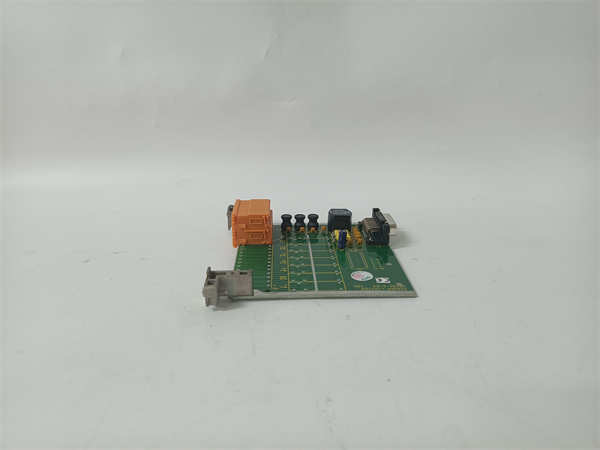

05701-A-0326 是霍尼韦尔（HONEYWELL）公司为其Experion PKS过程知识系统设计的一款高性能数字量输入（DI）模块，具体表现为数字量输入端子板。该模块是C系列I/O家族的重要成员，负责采集现场各种开关设备的离散状态信号（如电机运行/停止、阀门开/关、液位开关、压力开关信号），并将其转换为可靠的数字信号供C系列控制器（如C300）处理，是控制系统感知现场设备状态的“眼睛”。应用场景
在大型石化工厂的压缩机厂房中，数十台关键机泵和压缩机的运行状态（运行、停止、故障）、润滑系统的油压状态以及紧急停车按钮的状态，都需要被实时监控并参与联锁控制。05701-A-0326 数字量输入模块被集中安装在现场的I/O机柜内。它通过电缆连接至现场的各类开关和触点，高速扫描这些触点的“通”与“断”状态。当一台主泵因过载而跳闸时，其辅助触点的状态变化会被05701-A-0326 在毫秒级内捕获，并立即上报给C300控制器。控制器随即根据预设逻辑启动备用泵，避免了生产中断，并发出报警通知操作人员。其高可靠性和抗干扰能力确保了信号采集的准确性，有效防止了误报警和误联锁。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| 干接点 或 湿接点（DC电压）， 具体类型需根据型号后缀确认 |
| |
| 湿接点典型值： 例如10-60 VDC（电平信号） |
| |
| |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：可靠的电气隔离与抗干扰设计。 05701-A-0326 模块内部采用光电耦合器实现现场侧与系统侧的电气隔离。这种设计能有效抑制现场引入的浪涌、共模噪声和地电位差干扰，防止高电压窜入损坏控制系统，确保了在恶劣工业电磁环境下信号采集的稳定性和系统整体的安全性。创新点2：高密度与灵活的接线设计。 该模块在紧凑的体积内提供了高密度的输入通道，显著节省了机柜空间和成本。其接线端子排设计合理，标识清晰，支持线径范围广，大大方便了现场布线、查线和维护工作，降低了安装和后期维护的复杂度与时间成本。创新点3：高效的诊断与可维护性。 模块具备完善的自诊断功能，能够监测自身工作状态和与上级控制器的通信状态。当发生故障时，能通过指示灯和软件诊断工具快速定位问题，支持在线热插拔更换（在系统允许条件下），极大缩短了平均修复时间（MTTR），提升了系统的可用性。
应用案例与行业价值
某大型燃煤电厂为其锅炉给水泵、风机等重要辅机系统进行DCS升级，采用霍尼韦尔Experion PKS系统，使用大量的05701-A-0326 模块采集设备状态信号。应用流程： 每台给水泵的“运行”、“停止”、“控制电源正常”、“故障”等状态触点均接入05701-A-0326 模块的不同通道。DCS控制器实时扫描这些状态，用于顺序控制启停、连锁保护（如一台泵故障则联锁启动备用泵）和操作画面状态显示。05701-A-0326 的稳定运行确保了这些关键信号的准确无误。带来的改进： 电厂热控工程师反馈：“05701-A-0326 模块自投运以来表现非常稳定，从未因模块本身问题导致信号误报。其高密度设计让我们在有限的机柜空间内接入了更多监测点。清晰的通道指示灯在调试和日常巡检时非常实用，能快速判断现场设备状态，为机组的安全稳定运行提供了坚实的基础。”
相关产品组合方案
- 1.05701-A-0301： 同系列的模拟量输出（AO）端子板，与05701-A-0326 协同完成控制回路。
- 2.05701-B-0326： 同系列的数字量输出（DO）模块，用于驱动现场继电器和指示灯。
- 3.C300 控制器： 系统的处理核心，处理05701-A-0326 上报的状态信号。
- 4.XT-XFF： 通信网关模块，连接C系列I/O模块与控制器。
- 5.机架与电源： 为05701-A-0326 等I/O模块提供安装基座和电力。
- 6.HONEYWELL 开关/传感器： 现场设备，提供05701-A-0326 采集的源信号。
- 7.Control Builder 工程软件： 用于对05701-A-0326 进行硬件组态和通道分配。
安装维护与全周期支持
安装05701-A-0326 前，需确认系统电源已关闭。将模块卡入标准导轨并锁紧，确保其与背板连接器可靠接触。按照图纸将现场信号电缆正确接入端子排，注意干/湿接点类型的接线方式差异。上电后，通过Control Builder软件检查模块状态是否正常。日常维护主要是定期检查接线是否松动，清除灰尘，并通过系统诊断功能监控模块健康状况。
