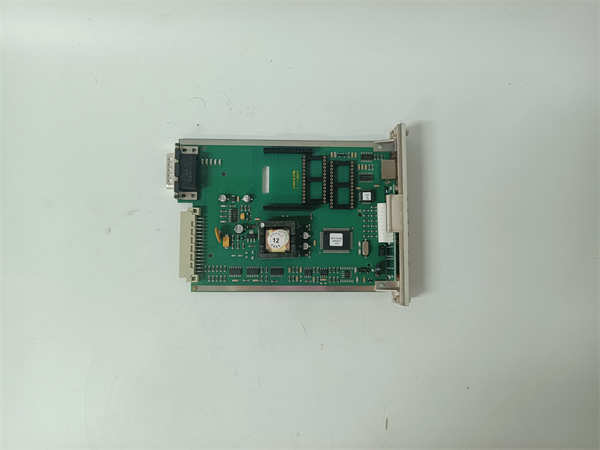

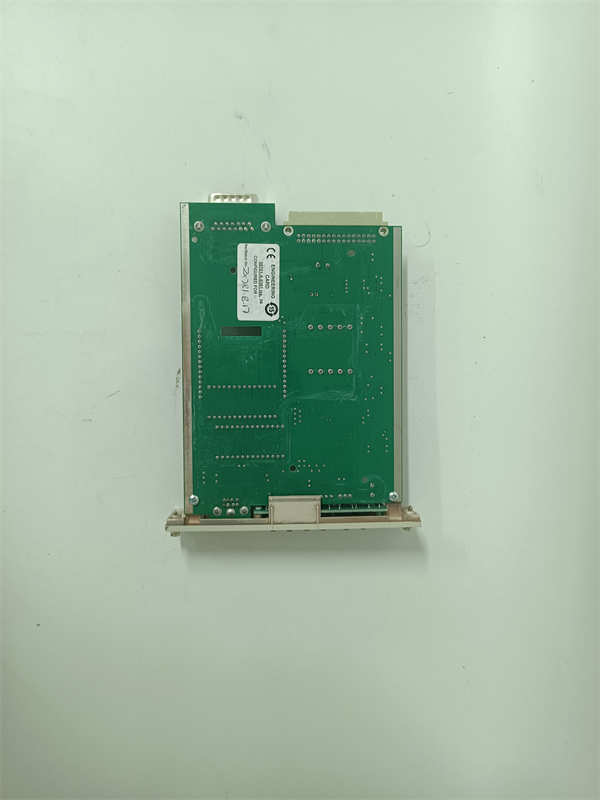

05701-A-0361 是霍尼韦尔（HONEYWELL）公司为其Experion PKS过程知识系统设计的一款高性能模拟量输入（AI）模块，具体表现为模拟量输入端子板。该模块是C系列I/O家族的核心成员，负责连接现场各种模拟量变送器（如压力变送器、温度变送器、流量计等），将连续的物理量信号（如4-20mA、0-10V）高精度地转换为数字信号，供C系列控制器（如C300）进行处理和监控，是DCS系统感知生产过程“脉搏”的关键感官部件。应用场景
在大型炼油厂的催化裂化装置中，反应器的压力和温度是关乎安全与效率的核心工艺参数。数十台压力变送器和热电偶温度变送器分布在各关键测点，实时输出4-20mA信号。05701-A-0361 模拟量输入模块集中安装在现场的I/O机柜内，通过电缆汇集所有这些信号。它以内置的高精度模数转换器（ADC）和先进的信号调理电路，对每个通道的信号进行采样和数字化，并将准确的数据通过高速总线发送至C300控制器。控制系统依据这些实时数据，精确调节进料阀和降温设施，确保反应在最优条件下进行。任何信号的失真或漂移都可能导致控制失调，而05701-A-0361 的高稳定性和抗干扰能力正是保障数据准确性的基石。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| 模拟量输入，典型支持 4-20 mA， 0-10 V， 热电偶（T/C）， RTD（铂电阻）等 |
| |
| 高精度（典型值 ±0.1% of span 或更高） |
| |
| |
| 通道间及通道对系统电气隔离（光电或磁隔离），抗干扰能力强 |
| |
| |
| 由机架或外部电源供电，可能为变送器提供环路供电（需确认） |
| |
| |
| |
技术原理与创新价值
创新点1：高精度信号调理与模数转换技术。 05701-A-0361 模块的核心在于其精密的信号调理电路和高分辨率的Σ-Δ型模数转换器。该技术通过过采样和数字滤波，能有效抑制工频干扰，提供极高的信噪比和卓越的测量精度。其自动校准功能可补偿因环境温度变化和元器件老化引起的微小误差，确保长期运行的稳定性。创新点2：智能的传感器管理与诊断功能。 模块具备先进的诊断能力，如“烧断检测”（Burn-out Detection）。当连接的热电偶或RTD发生断线时，模块能识别出异常高阻或开路状态，并向上位机报告特定错误代码，而非一个看似合理的错误测量值，防止控制系统因错误数据做出误判。同时，它还能监测输入信号是否超量程。创新点3：灵活的配置与多功能集成。 05701-A-0361 通常支持多种信号类型的软件配置。用户无需更换硬件，即可通过组态软件将通道设置为接受电流、电压或直接连接温度传感器（T/C/RTD），并选择相应的量程和滤波常数。这种灵活性减少了备件种类，降低了库存成本和工程设计的复杂性。
应用案例与行业价值
某生物制药企业新建的抗体药物生产车间，其核心设备——大型生物反应器，需要对温度、pH值、溶氧量、压力等多个关键参数进行24小时不间断高精度监控。应用流程： 所有参数的变送器信号均接入部署在车间现场的05701-A-0361 模块。模块以高扫描速率和精度采集数据，并通过ControlNet或以太网传输至中央控制室。基于这些可靠的数据，DCS系统精确控制加热套、酸碱泵、通气阀等执行机构，将反应环境维持在细胞生长的最优范围内。05701-A-0361 的稳定表现确保了批间生产的一致性，满足了严格的药品生产质量管理规范（GMP）要求。带来的改进： 工艺工程师评价：“05701-A-0361 模块的测量数据非常稳定，其高精度为我们优化工艺参数提供了可信的依据。特别是在长期连续培养过程中，未出现任何信号漂移或跳变，其断线检测功能也帮助我们及时发现并更换了一个故障的温度传感器，避免了一次可能的产品损失。”
相关产品组合方案
- 1.05701-A-0301： 同系列的模拟量输出（AO）端子板，与05701-A-0361 构成闭环控制。
- 2.05701-A-0326： 同系列的数字量输入（DI）模块，用于采集设备状态信号。
- 3.05701-A-0330： 同系列的数字量输出（DO）模块，用于驱动现场设备。
- 4.C300 控制器： 系统的处理核心，处理05701-A-0361 上报的过程数据。
- 5.XT-XFF： 通信接口模块，连接C系列I/O模块与控制器。
- 6.现场变送器： 如压力、温度、流量变送器，是05701-A-0361 的信号来源。
- 7.Control Builder 工程软件： 用于对05701-A-0361 进行通道配置、量程设置和报警定义。
安装维护与全周期支持
安装05701-A-0361 前需确保系统断电。将模块卡入导轨并连接至背板。信号电缆需采用屏蔽双绞线，屏蔽层单端接地，以减少干扰。上电后，使用Control Builder软件进行硬件组态，为每个通道设置正确的信号类型、工程单位和报警值。定期维护包括检查接线紧固性、通过软件查看模块诊断状态，并可利用标准信号源进行精度校验。
