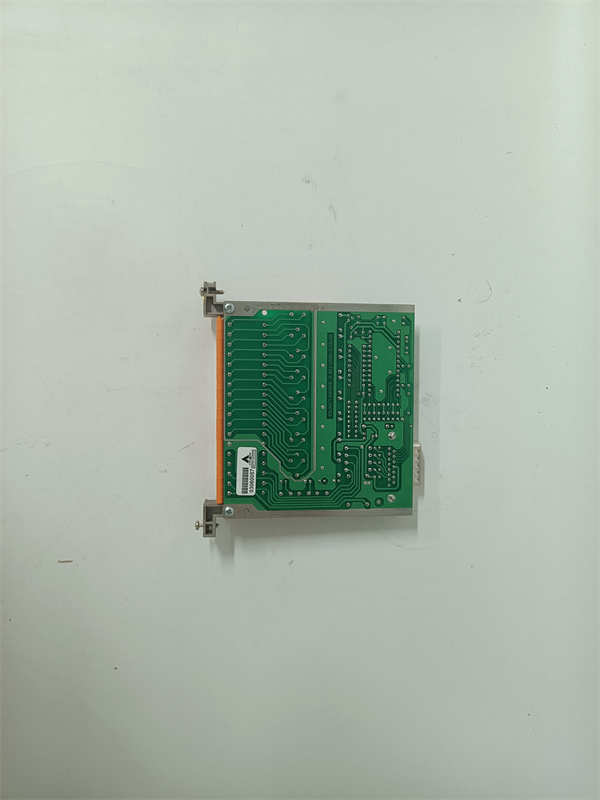

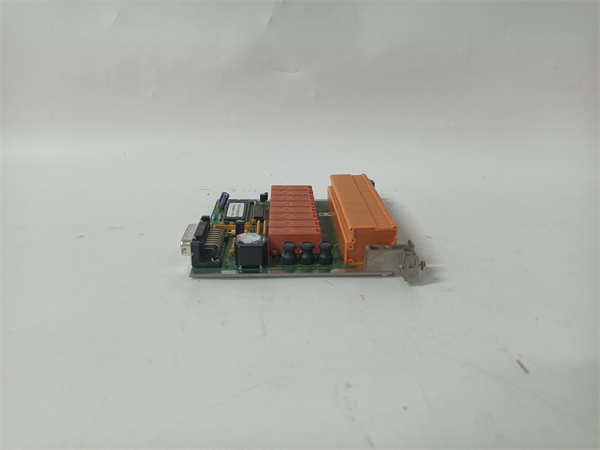

05701-B-0376 是霍尼韦尔（HONEYWELL）公司为其Experion PKS过程知识系统设计的一款高性能模拟量输入模块，具体而言，是一款专为电阻温度探测器（RTD），如PT100、PT1000等传感器设计的高精度温度输入端子板。该模块是C系列I/O家族中专用于中低温范围高精度温度测量的关键组件，它通过测量RTD传感器的电阻变化来精确计算温度，并为传感器提供稳定的激励电流，同时具备引线电阻补偿功能，为C系列控制器（如C300）提供稳定、精确的温度数据。应用场景
在大型化工厂的聚合反应器中，反应温度的控制精度直接关系到产品的分子量与质量。该反应过程处于中温区间（-200°C至+600°C），需要使用大量PT100铂热电阻进行密集的温度监测。05701-B-0376 RTD输入模块被安装在反应器附近的接线箱内。它通过三线制方式连接数十个PT100传感器，其内部的高精度电桥和专用电路能够自动计算并补偿由于现场布线长度不同导致的引线电阻误差，从而消除测量偏差。这使得分布在反应器不同位置的测温点数据具有极高的一致性和准确性。DCS系统依据这些可靠的数据，精确控制夹套冷却水阀和加热器功率，将反应温度波动控制在±0.5°C以内，确保了产品质量的均一性和稳定性。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| 电阻温度探测器（RTD）： 支持PT100, PT1000, NI120等（2线、3线、4线制） |
| |
| 高精度（典型值 ±0.1°C 或更高，取决于RTD类型和接线方式） |
| |
| |
| 支持3线制和4线制连接，自动补偿引线电阻，消除测量误差 |
| |
| |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：高精度测量与先进的引线电阻补偿技术。 这是05701-B-0376 的核心价值。对于2线制RTD，引线电阻会直接被计入测量结果，导致误差。该模块通过支持3线制 或4线制 接线，采用开尔文（Kelvin） 测量法。它使用独立的导线提供激励电流，并用高阻抗的检测线测量RTD两端的真实电压降，从而完全消除了引线电阻带来的误差，实现了远高于2线制的测量精度，特别适用于长距离传输的场合。创新点2：稳定的低功耗激励电流源。 RTD的测量基于恒流源供电。05701-B-0376 模块内部集成了高度稳定的低功耗激励电流源（通常为1mA或更小）。这种低电流设计最大限度地减少了电流流过RTD时产生的自热效应（Joule heating），避免了因传感器自身发热导致的测量值偏高，尤其在对温度敏感的应用中至关重要。创新点3：专用的信号调理与线性化处理。 铂电阻的阻值与温度关系（R-T曲线）是非线性的。05701-B-0376 模块内部固化了标准的RTD分度表（如IEC 60751），能够直接根据测得的电阻值进行高精度的线性化计算，输出直接可用的工程单位温度值，减轻了控制器的运算负担，并保证了不同通道间计算的一致性。
应用案例与行业价值
某生物制药企业的单克隆抗体生产过程中，哺乳动物细胞培养对温度波动极其敏感，要求控制在37.0°C ±0.2°C的狭窄范围内。反应器内部安装了多个经过校准的卫生型PT100传感器。应用流程： 所有PT100传感器采用3线制方式接入05701-B-0376 模块。模块的高精度和引线补偿功能确保了每个测点数据的准确性。DCS系统比较这些冗余的测量值，通过PID算法精确控制夹套水温度。05701-B-0376 提供的稳定、可靠的数据是维持细胞最佳生长环境、保证蛋白质表达量和产品质量的关键。带来的改进： 工艺工程师评价：“05701-B-0376 模块的长期稳定性非常出色，在整个批次的培养周期内（可能长达数周），温度测量值几乎没有漂移。其3线制接法的精度让我们对每个位置的温度都有了充分的信心，为工艺优化提供了可靠的数据支撑，显著提高了批间一致性。”
相关产品组合方案
- 1.05701-A-0511： 热电偶（T/C）输入模块，与05701-B-0376 互补，用于不同温度范围的测量。
- 2.05701-A-0361： 通用模拟量输入（AI）模块，用于4-20mA等标准信号。
- 3.05701-BBD01： 可能为其他型号的RTD或模拟量输入模块。
- 4.
- 5.
- 6.PT100/PT1000 传感器： 05701-B-0376 的测量对象。
- 7.Control Builder 工程软件： 用于对模块进行RTD类型选择（PT100/1000）、接线方式（2/3/4线）、工程单位、滤波时间等参数配置。
安装维护与全周期支持
安装05701-B-0376 时，强烈推荐使用3线制 或4线制 接线以发挥其最大精度优势。需使用相同材质和线径的补偿导线，并确保所有接线端子紧固，以保持各线电阻平衡。日常维护包括检查接线是否松动或氧化，通过软件监控模块状态和通道报警信息。定期校验时，可使用精密电阻箱模拟RTD值，验证通道的测量精度。
