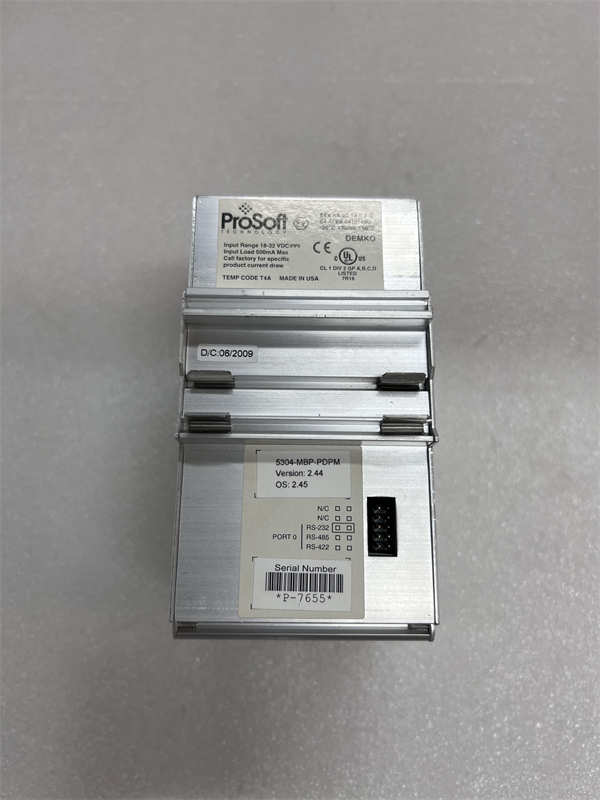

5304-MBP-PDPM PROSOFT 协议转换网关

PROSOFT 5304-MBP-PDPM是一款高性能的独立式协议转换网关，属于ProSoft Technology的ProLinx 5000系列。这款网关的主要功能是在Modbus Plus网络和PROFIBUS DP Master网络之间实现可靠的数据传输。PROSOFT 5304-MBP-PDPM旨在为工业自动化系统集成提供强大的连接性，使得运行在不同工业协议上的设备能够无缝地交换数据。通过使用5304-MBP-PDPM，用户可以轻松地将Modicon PLC或其他支持Modbus Plus协议的设备集成到以PROFIBUS DP Master为控制器的系统中，从而扩展系统的功能并提高整体的灵活性。这款紧凑且易于安装的DIN导轨式网关是构建复杂工业网络的理想选择，它能够有效地桥接不同协议之间的鸿沟，实现高效的数据通信和设备协同工作。

技术规格

产品型号：5304-MBP-PDPM

制造商：ProSoft Technology

产品类型：协议转换网关(Gateway)

源网络协议：Modbus Plus(DB9F接口)

目标网络协议：PROFIBUS DP Master(DB9F接口)

Modbus Plus端口配置：可配置为主站或从站

PROFIBUS DP Master端口配置：Class 1 Master

Modbus功能码支持：1,2,3,4,5,6,15,16

PROFIBUS DP波特率：9.6 kbit/s至12 Mbit/s

电源电压：18-36 VDC

主要特点和优势

强大的协议转换能力：PROSOFT 5304-MBP-PDPM能够高效地在Modbus Plus和PROFIBUS DP Master协议之间进行数据转换，实现了不同网络设备之间的无缝通信，极大地提升了系统集成的灵活性。

支持Modbus Plus主/从站模式：5304-MBP-PDPM的Modbus Plus端口可以灵活配置为主站或从站，方便了与各种Modbus Plus设备的连接和数据交换。

完整的PROFIBUS DP Master功能：该网关支持完整的PROFIBUS DP Master规范，符合IEC 61158标准，可以在单主站或多主站网络中运行，并支持DPV1规范，实现更高级的数据传输服务。

易于配置和诊断：ProSoft Configuration Builder(PCB)软件提供了友好的配置界面，方便用户进行网关参数设置和网络诊断，缩短了系统集成和调试的时间。

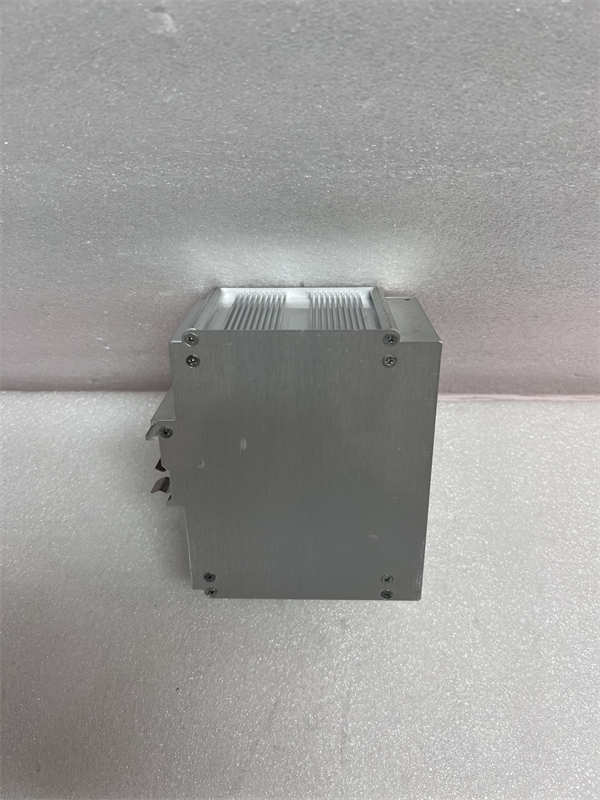

坚固耐用的工业设计：PROSOFT 5304-MBP-PDPM采用紧凑的DIN导轨安装设计，坚固耐用，能够适应各种工业环境的应用需求。

应用领域

PROSOFT 5304-MBP-PDPM广泛应用于需要连接Modbus Plus网络和PROFIBUS DP Master网络的工业自动化系统中，例如：

工厂自动化：将Modicon PLC或其他Modbus Plus设备集成到以PROFIBUS DP为主控制网络的自动化生产线中。

过程控制：连接Modbus Plus仪表和分析设备到PROFIBUS DP控制系统。

能源行业：在电力、石油和天然气等行业中，实现不同协议设备之间的数据交换和监控。

水处理行业：集成Modbus Plus控制的水泵、阀门等设备到PROFIBUS DP控制系统中。

任何需要Modbus Plus设备与PROFIBUS DP Master网络进行数据通信的工业应用场景。

相关产品

5303-MBP-MNET：ProSoft Technology的Modbus Plus转Modbus TCP/IP网关，用于连接Modbus Plus和以太网Modbus TCP/IP设备。

5305-MBP-PDPS：ProSoft Technology的Modbus Plus转PROFIBUS DP Slave网关，用于将Modbus Plus设备作为PROFIBUS DP从站连接到PROFIBUS DP Master网络。

PLX30系列网关：ProSoft Technology的其他协议转换网关系列，支持更多不同的工业协议组合。

ProSoft Configuration Builder(PCB)：用于配置和管理ProSoft Technology工业通信模块的软件工具。

Modicon PLC：施耐德电气的PLC产品线，通常支持Modbus Plus协议，可与5304-MBP-PDPM连接。

PROFIBUS DP Slave设备：各种支持PROFIBUS DP Slave协议的现场设备，如I/O模块、变频器、仪表等，可连接到5304-MBP-PDPM所连接的PROFIBUS DP Master网络。

安装与维护：安装前准备：在安装PROSOFT 5304-MBP-PDPM之前，请仔细阅读产品手册和相关的安装指南。确保安装环境符合网关的工作温度和湿度要求。检查包装内是否包含所有必要的组件，例如网关本体和连接器。根据系统设计，确定网关在控制柜内的安装位置，并确保有足够的空间进行接线和维护。准备好Modbus Plus和PROFIBUS DP网络的连接电缆和接头。

维护建议：为了确保PROSOFT 5304-MBP-PDPM的长期稳定运行，建议定期检查网关的连接线缆是否松动或损坏。保持网关表面的清洁，避免灰尘积聚影响散热。定期使用ProSoft Configuration Builder软件检查网关的运行状态和网络连接是否正常。如果发现任何异常，请参考产品手册进行故障排除或联系ProSoft Technology的技术支持团队。

产品保障

ProSoft Technology为其产品5304-MBP-PDPM提供标准的工业产品质量保证。在保修期内，对于因制造缺陷或材料问题导致的网关故障，我们将提供维修或更换服务。
