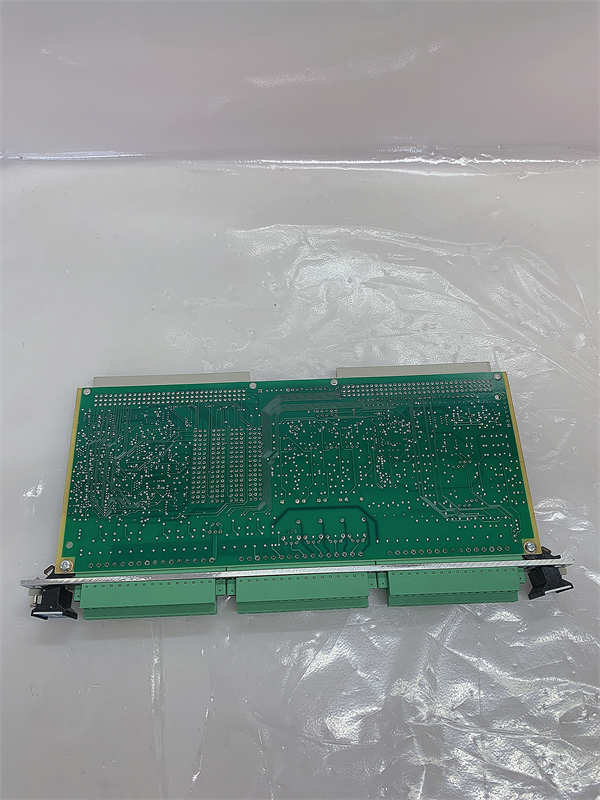

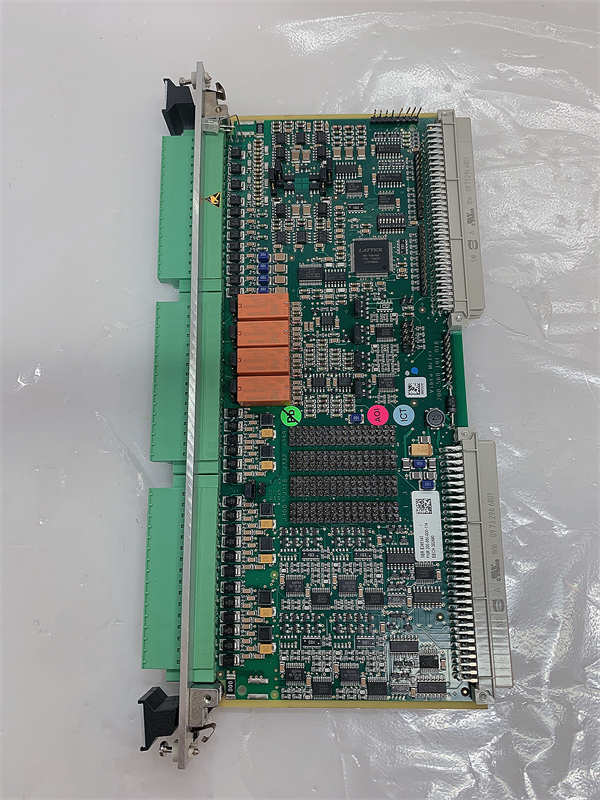

Vibro-meter VM600 200-560-000-114 200-560-101-018 IOC4T是输入/输出卡。作为Meggitt Sensing Systems旗下Vibro-meter®VM600系列机械保护系统的关键接口模块，VM600 IOC4T旨在连接VM600 MPC4机械保护卡与外部传感器、执行器以及控制系统。Vibro-meter VM600 IOC4T卡为每个关联的MPC4卡提供四个动态信号输入通道和两个转速输入通道的接口。其主要功能在于接收来自传感器的原始振动和转速信号，并将其传递给MPC4卡进行处理和监控。同时，Vibro-meter VM600 IOC4T还提供各种输出接口，包括缓冲的原始传感器信号、模拟输出（电压或电流）、继电器输出以及数字输出，方便与外部系统进行数据交换和报警信号传输。
Vibro-meter VM600 IOC4T卡安装在VM600机架的后部，直接连接到机架背板和对应的MPC4卡。它在VM600系统中扮演着至关重要的桥梁角色，确保了传感器信号的准确采集和处理结果的有效输出。Vibro-meter VM600 IOC4T通常配备了用于现场接线的螺钉端子连接器，方便用户连接各种外部设备。此外，该卡还内置了电磁干扰（EMI）保护和浪涌保护电路，提高了系统的可靠性。通过与MPC4卡的紧密协作，Vibro-meter VM600 IOC4T为旋转机械的保护和基本状态监测提供了强大而灵活的接口解决方案。
产品型号:VM600 200-560-000-114 200-560-101-018 IOC4T
制造商:Vibro-meter(Meggitt Sensing Systems)
产品类型:输入/输出(I/O)接口卡
动态信号输入通道接口数:4(连接至MPC4卡)
转速输入通道接口数:2(连接至MPC4卡)
输入连接器:螺钉端子(48个端子)
模拟输出:4路，电压输出(0至10V)或电流输出(4至20mA)，每通道可通过跳线选择
继电器输出:4路，可软件配置用于报警信号
数字输出:32路，完全可编程开路集电极输出(可选跳线至IRC4和RLC16继电器卡)
缓冲输出:4路动态信号缓冲输出，2路转速信号缓冲输出(前面板BNC连接器)
传感器电源:由MPC4卡提供，通过IOC4T进行接口
通信接口:与MPC4卡通过机架背板和IP接口通信
工作温度:-25°C至+65°C
存储温度:-40°C至+85°C
湿度:0至90%非冷凝
重量（近似）:0.25 kg
Vibro-meter VM600 IOC4T输入/输出卡是VM600机械保护系统中不可或缺的组成部分，为MPC4卡提供了全面的信号接口能力。其主要特点和优势包括：
全面的信号接口：VM600 IOC4T为MPC4卡提供了4个动态信号输入和2个转速输入通道的连接接口，方便接入各种振动和转速传感器。
灵活的模拟输出：该卡提供4路可配置的模拟输出通道，用户可以根据需要选择电压(0-10V)或电流(4-20mA)信号输出，方便连接至PLC、DCS或其他监控系统。
可编程继电器输出：VM600 IOC4T包含4个本地继电器，这些继电器可以通过软件进行配置，用于输出各种报警信号，实现本地报警或与其他保护系统的联动。
丰富的数字输出：多达32路可编程开路集电极输出，可以灵活地连接到外部继电器卡（如IRC4和RLC16），扩展系统的报警和控制能力。
缓冲的原始传感器信号：前面板上的BNC连接器提供对原始动态信号和转速信号的缓冲输出，方便使用外部仪器进行详细的信号分析和故障诊断。
高可靠性和抗干扰性：VM600 IOC4T卡对所有输入和输出都进行了电磁干扰(EMI)保护和浪涌保护，确保在复杂的工业环境中稳定可靠地运行。
易于安装和维护：采用螺钉端子连接器，方便现场接线。作为VM600系统的热插拔模块，VM600 IOC4T的更换和维护都非常便捷。
与MPC4卡的无缝集成：VM600 IOC4T作为MPC4卡的配套接口卡设计，与其通过机架背板和IP接口进行高效通信，确保了数据的可靠传输和系统的整体性能。
Vibro-meter VM600 IOC4T输入/输出卡主要应用于需要对旋转机械进行保护和基本状态监测的工业领域。它通常与VM600 MPC4机械保护卡配合使用，为各种关键设备提供全面的监测和保护功能，例如：
电力行业：用于汽轮机、燃气轮机、水轮机、发电机等大型旋转设备的振动、轴承状态和转速监测，以及报警和保护信号的输出。
石油化工行业：应用于压缩机、泵、风机、搅拌器等设备的振动监测和保护，确保生产过程的安全稳定。
冶金行业：用于轧机、风机、泵等设备的运行状态监测和故障预警。
造纸行业：应用于纸浆泵、真空泵、风机等设备的振动监测和保护。
其他工业领域：凡是需要对旋转机械的关键参数进行监测和保护的场合，如水泥、矿山、制药等行业，都可以应用VM600 IOC4T和MPC4组成的保护系统。
与Vibro-meter VM600 IOC4T相关的产品包括：
VM600 MPC4:机械保护卡，与IOC4T配对使用，进行信号处理和报警判断。
VM600 MPC4SIL:安全等级更高的MPC4版本，适用于SIL应用。
VM600机架(ABE04x,ABE056):用于安装VM600系列模块的机箱。
VM600电源模块(RPS6U):为VM600系统提供电力。
IRC4(Intelligent Relay Card):智能继电器卡，可扩展继电器输出能力。
RLC16(Relay Card):16通道继电器卡，用于报警和控制信号输出。
各种Vibro-meter传感器:包括加速度计、速度传感器、位移传感器等，用于采集振动和转速信号。
VibroSight®:Vibro-meter的机械监测软件，用于系统配置、数据采集和分析。
VM600 AMC8:模拟量监测卡，用于监测低频或静态模拟信号。
安装前准备：在安装Vibro-meter VM600 IOC4T卡之前，请务必查阅相关的产品手册和安装指南，确保了解正确的安装步骤和安全注意事项。检查卡件包装是否完好，确认型号与所需一致。将IOC4T卡插入VM600机架后部的指定插槽，并用螺丝固定。按照接线图正确连接传感器信号线、电源线和输出信号线到IOC4T卡的螺钉端子上。确保所有接线牢固可靠，并进行必要的屏蔽和接地处理。在通电前，务必仔细检查所有连接是否正确。
维护建议：为了确保Vibro-meter VM600 IOC4T卡的长期稳定运行，建议定期进行维护。定期检查卡件连接是否松动，螺钉是否紧固。清理卡件表面的灰尘，保持良好的散热。检查接线端子是否腐蚀或损坏，确保电气连接良好。可以使用VibroSight®软件对VM600系统进行状态监测，检查IOC4T卡是否正常工作。如有任何异常报警或指示，应及时查明原因并进行处理。建议按照产品手册的推荐进行定期的系统功能测试和校准。非专业人员请勿自行拆卸或维修VM600 IOC4T卡，应由经过培训的专业人员进行操作。
Vibro-meter(Meggitt Sensing Systems)对Vibro-meter VM600 IOC4T输入/输出卡提供全面的产品保障。
