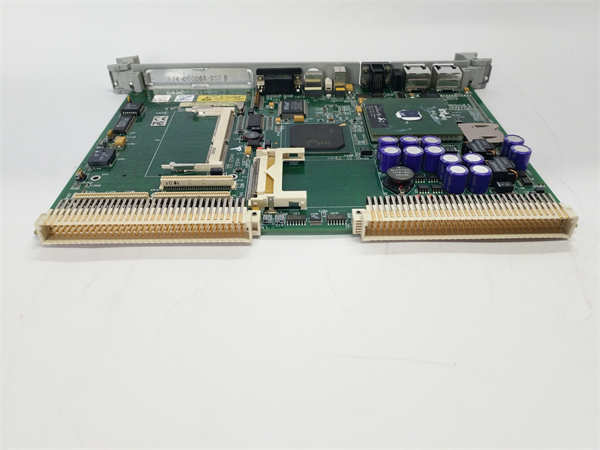

VMIC VMIVME-7740-850 350-007740-850 L是一款高性能的VMEbus单板计算机（SBC），由VMIC（后被GE Fanuc和Abaco Systems收购）设计制造。这款处理器模块将Intel Pentium III处理器（850 MHz）集成到标准的6U VMEbus架构中，使其成为需要强大计算能力和实时性能的嵌入式应用的理想选择。VMIVME-7740-850不仅具备PC/AT兼容计算机的所有功能，还针对VMEbus系统进行了优化，支持VMEbus主控和从控操作，以及先进的VMEbus接口特性，例如双端口RAM。
VMIVME-7740-850的核心价值在于它将成熟的PC技术与VMEbus的坚固性和实时性相结合。它能够运行各种PC兼容操作系统，如MS-DOS、Windows 95/NT/CE、Linux、VxWorks、QNX和Solaris，为用户提供了灵活的软件开发环境。其板载的PCI-to-VMEbus桥接器以及Endian转换硬件，确保了与VMEbus上其他模块的高效通信和数据兼容性。此外，该模块还集成了图形加速器、双快速以太网控制器、串行端口和USB接口，使其成为多功能、高集成度的嵌入式解决方案，广泛应用于工业自动化、军事、航空航天、医疗成像和科研等领域。
产品型号:VMIVME-7740-850 350-007740-850 L
制造商:VMIC(后被GE Fanuc和Abaco Systems收购)
产品类型:VMEbus单板计算机(SBC)/处理器模块
板卡尺寸:6U VMEbus(单槽)
处理器:Intel Pentium III(FC-PGA370 Socket)
处理器频率:850 MHz
系统内存(DRAM):512 MB SDRAM(通过一个144-pin SODIMM实现)，双端口到VMEbus
存储:可选的IDE CompactFlash（最大可达192MB），可通过BIOS启动
显卡:Chips&Technology AGP SVGA控制器，带4 MB SDRAM
视频分辨率:最高1600 x 1200 x 64,000色(单视图模式)
操作系统支持:MS-DOS,Windows 95/NT/CE,Linux,VxWorks,QNX,Solaris

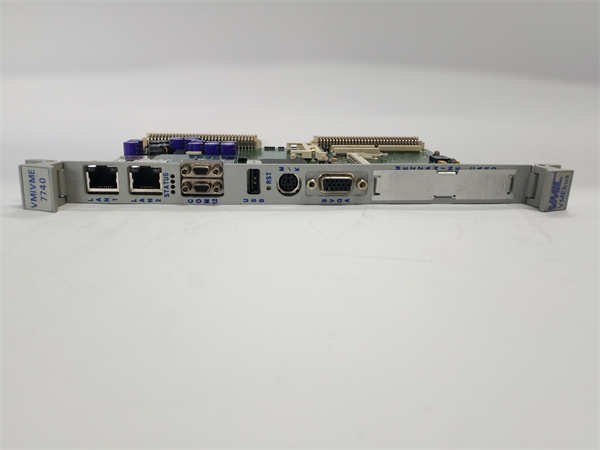

通信接口:2x 10/100BaseTX快速以太网(RJ45),2x RS-232串行端口(Micro-DB9),1x USB 2.0 Host(前置面板),1x PS/2键盘/鼠标
VMEbus接口:VME64(A32/A24/D32/D16/D08(EO)/MBLT64/BLT32)，基于Tundra Universe IIB PCI-to-VME桥接器
扩展槽:1x PMC(PCI Mezzanine Card)扩展站点，支持IEEE P1386
其他特性:3个16位可编程通用定时器，可编程看门狗定时器，32 KB电池备份SRAM，远程以太网启动支持
工作环境温度:0°C至+70°C
VMIC VMIVME-7740-850 VMEbus单板计算机以其独特的集成优势，在嵌入式计算和控制领域脱颖而出。首先，其PC/AT兼容架构与VMEbus的结合是核心优势。这意味着用户可以利用熟悉的PC软件和开发工具（如Windows NT、Linux等）来开发和部署应用程序，同时享受到VMEbus作为坚固、高性能工业总线的优势，包括多处理器支持、高带宽数据传输和强大的实时能力。
其次，高性能的处理器与内存配置使其能够处理复杂的计算任务。搭载的850 MHz Intel Pentium III处理器和512 MB双端口SDRAM，提供了强大的处理能力和数据吞吐量，非常适合需要快速数据处理、复杂算法和实时控制的应用。双端口RAM尤其有利于多处理器系统中的高效数据共享。此外，VMIVME-7740-850提供了丰富的I/O和通信接口。双千兆以太网口保证了高速网络通信，串行端口和USB接口则提供了灵活的外设连接选项。PMC扩展站点允许用户通过安装PMC模块进一步扩展I/O功能或集成特定应用硬件，从而极大地提升了系统的灵活性和可定制性。其坚固的工业级设计，包括对VMEbus规范的全面兼容，使得该模块能够在恶劣的工业环境中稳定可靠地运行，为关键任务应用提供稳定、高性能的计算平台。
VMIC VMIVME-7740-850是一款功能强大且可靠的VMEbus单板计算机，广泛应用于对计算性能、实时控制和环境适应性有严格要求的工业和军事领域。
工业自动化和过程控制:在钢铁、化工、电力、石油和天然气等行业，VMIVME-7740-850可作为分布式控制系统（DCS）或可编程逻辑控制器（PLC）的核心处理器，处理复杂的控制算法、数据采集和监控任务。其实时性确保了关键过程的精确控制。
军事和航空航天:由于VMEbus在恶劣环境下的可靠性，VMIVME-7740-850常用于雷达系统、舰载控制、飞行模拟器、地面控制站和机载任务系统等军用和航空应用中，处理实时数据、导航和通信任务。
测试测量和自动化测试设备(ATE):在半导体测试、汽车电子测试和各种工业测试平台中，VMIVME-7740-850可用于高速数据采集、实时信号处理和复杂的测试序列控制，提供高吞吐量和精度。
医疗成像和设备控制:在CT扫描仪、MRI设备、超声波诊断系统等医疗成像设备中，该模块可用于图像重建、数据处理和设备控制，确保图像质量和设备运行的精确性。
科研和实验室设备:大学、研究机构和大型实验室也可能使用VMIVME-7740-850作为数据采集系统、实验控制平台或高性能计算节点，处理科学实验中的复杂数据和控制流程。
VMIC VMIVME-7740-850作为VMIC VMEbus系列产品中的一个处理器模块，通常与VMIC和GE Fanuc/Abaco Systems的其他VMEbus模块和附件协同工作。以下是一些可能与VMIVME-7740-850相关联的产品型号或类型及其简要说明：
VMIVME-7740系列的其他处理器模块:例如VMIVME-7740-870(870 MHz Pentium III)，或配置不同内存、CompactFlash大小的子型号，提供不同性能等级的选择。
VMIC VMEbus I/O模块:VMIC提供广泛的VMEbus I/O模块，如模拟输入/输出(e.g.,VMIVME-4514A,VMIVME-4132)、数字输入/输出(e.g.,VMIVME-2232)，这些模块通过VMEbus与VMIVME-7740-850进行通信。
VMIC VMEbus机箱(Chassis)和电源:VMIVME-7740-850需要安装在标准的VMEbus机箱中，并由机箱提供的电源供电，例如VMIC VME-200系列机箱。
VMIC PMC模块:VMIVME-7740-850具有一个PMC扩展槽，可以安装各种PMC模块来扩展功能，例如增加额外的网络接口、串行端口、SCSI控制器或自定义I/O。
VMIC VMISFT-9420 IOWorks Access software:这是一款用于Windows NT用户的软件库，提供了VMEbus中断和控制功能，帮助用户在VMIVME-7740-850上进行软件开发。
VMEbus背板和互连设备:用于在VMEbus机箱中连接多个模块，并可能包括光纤中继器链接(如VMIVME-5531系列)来连接多个VMEbus机箱。
第三方VMEbus兼容模块:由于VMEbus是开放标准，许多其他制造商也生产VMEbus兼容的I/O、通信或其他功能模块，可以与VMIVME-7740-850共同构成系统。
安装前准备：在安装VMIC VMIVME-7740-850 VMEbus单板计算机之前，请务必仔细阅读VMIC提供的产品手册和《用户指南》，确保您完全理解设备的机械安装、电气连接、环境要求和所有安全注意事项。首先，确认您的VMEbus机箱（Chassis）符合VMEbus规范，并确保有足够的可用插槽来安装VMIVME-7740-850。在进行任何模块插拔或电气连接操作前，必须严格遵守“上锁/挂牌”程序，切断VMEbus机箱的所有电源，以防止触电或对设备造成损坏。请佩戴防静电手环，以防止静电放电损坏敏感电子元件。将VMIVME-7740-850小心地插入到VMEbus机箱的指定插槽中，确保模块与背板连接器完全对齐并牢固就位。连接前置面板的以太网、串行、USB或PS/2等接口，并确保连接可靠。
维护建议：为了确保VMIC VMIVME-7740-850的长期稳定运行和最大化系统可用性，建议制定并执行定期的预防性维护计划。
环境控制:确保VMEbus机箱内部的温度和湿度保持在模块规格范围内。定期检查机箱的冷却风扇是否正常工作，通风口是否堵塞，确保有良好的空气流通以防止过热。
清洁:定期对模块和机箱内部进行清洁，清除灰尘和碎屑。灰尘积累可能导致散热不良或电气短路。使用专业的工业级吸尘器或压缩空气进行清洁，避免使用液体清洁剂。
连接检查:定期检查所有电缆连接，包括电源、数据、网络和I/O电缆，确保它们连接牢固且没有磨损或损坏的迹象。松动的连接是导致系统不稳定的常见原因。
软件和固件更新:关注VMIC（或其后续公司Abaco Systems）提供的固件更新和驱动程序，及时进行升级，以修复潜在的bug、提高性能或增加新功能。定期备份操作系统、应用程序和所有配置数据。
诊断监控:利用系统提供的诊断工具和软件（例如VMIC IOWorks Access软件），监控VMIVME-7740-850的CPU使用率、内存状态、温度和任何系统日志或错误报告，以便及时发现并解决潜在问题。
电池检查:VMIVME-7740-850包含电池备份的SRAM和实时时钟。定期检查这些电池的健康状况，并在必要时进行更换，以避免数据丢失和时间错乱。
VMIC(后被GE Fanuc和Abaco Systems收购)作为VMEbus嵌入式计算领域的知名供应商，对VMIVME-7740-850 VMEbus单板计算机提供可靠的产品保障。
