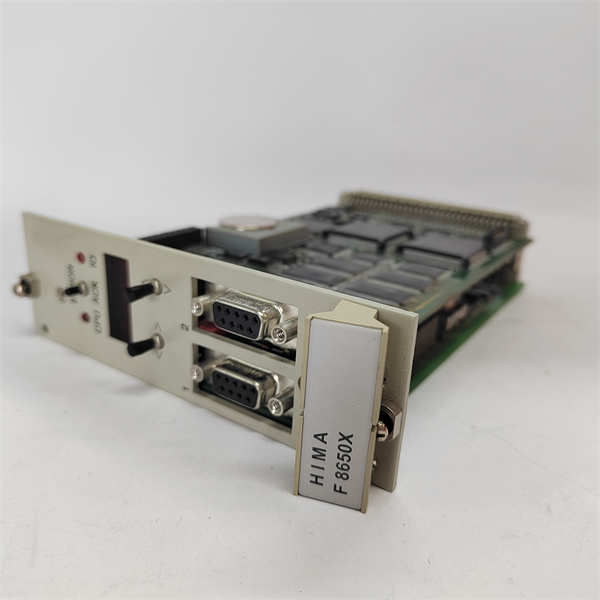

F8650X HIMA 中央处理器(CPU)模块/安全控制器

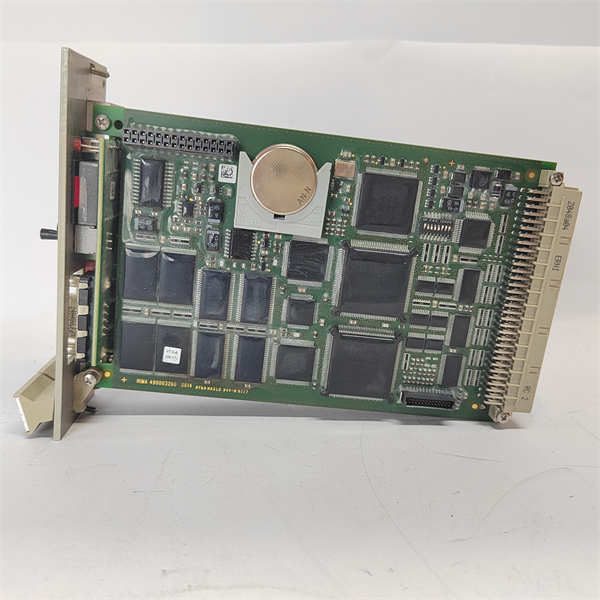

HIMA F8650X是一款高性能、安全相关的中央处理器(CPU)模块，是HIMA HIQuad X或HIMax系列安全PLC系统的核心。作为HIQuad X H51q-MS、-HS、-HRS系统中的关键组件，F8650X专为满足最严苛的工业安全应用需求而设计。它集成了两个时钟同步的Intel 386EX 32位微处理器，每个处理器都配备独立的Flash-EPROM用于操作系统和用户程序，以及SRAM作为数据存储器，确保了极高的处理能力和数据完整性。

F8650X模块的核心价值在于其卓越的故障安全设计，它能够实现高达IEC 61508标准的SIL 3和ISO 13849标准的PL e(Category 4)安全完整性等级。这意味着即使在系统发生故障时，F8650X也能确保设备安全停机，最大限度地保护人员和生产资产。该模块不仅提供强大的控制和监测功能，还具备全面的自诊断能力和冗余配置选项，显著提升了系统的可靠性和可用性。通过与HIMA的输入/输出模块和通信模块（如F8627X）配合使用，F8650X能够构建出完整、灵活且高度安全的自动化解决方案，广泛应用于石油天然气、化工、电力和机械制造等关键行业。

技术规格

产品型号:F8650X

制造商:HIMA

产品类型:中央处理器(CPU)模块/安全控制器

处理器类型:双Intel 386EX,32位微处理器(时钟同步)

时钟频率:25 MHz(每个微处理器)

内存:操作系统Flash-EPROM 1 MB(每处理器),用户程序Flash-EPROM 1 MB(每处理器),数据SRAM 1 MB(总共)

安全等级:SIL 3(IEC 61508),PL e Cat.4(ISO 13849)

接口:2个RS485串行接口(带电气隔离)

诊断显示:四位数显字母数字显示屏，带两个LED灯用于错误指示

安全功能:安全相关看门狗，带24V输出(最大500 mA负载，短路保护)

冗余支持:支持冗余配置以实现高可用性

供电电压:5V DC/2A(由背板总线提供)

功耗:约10 W(典型值)

工作环境温度:-20°C至+60°C

存储环境温度:-40°C至+85°C

湿度范围:5%至95%(非冷凝)

主要特点和优势

HIMA F8650X中央处理器模块以其卓越的安全性能、强大的处理能力和灵活的扩展性，成为工业安全自动化领域的基石。其首要特点是符合最高级别的安全标准。F8650X经过TÜV认证，达到了IEC 61508 SIL 3和ISO 13849 PL e(Category 4)的安全完整性等级，这意味着它能够为最危险的工业过程提供无与伦比的安全保障，有效降低操作风险，保护人员生命和高价值资产。

F8650X的另一个核心优势在于其双处理器架构。模块内集成两个时钟同步的32位微处理器，各自拥有独立的程序和数据存储器，并辅以可测试的硬件比较器，确保程序执行的完整性和数据的一致性。这种双重冗余和交叉检查机制极大地提升了系统的可靠性和故障检测能力，即使一个处理器发生故障，另一个也能立即接管，保障系统持续安全运行。

此外，F8650X具备强大的诊断功能和友好的用户界面。模块上的四位数显字母数字显示屏和LED指示灯能够提供详细的诊断信息和错误代码，配合功能强大的工程工具（如ELOP II TCP），用户可以快速定位和解决问题，从而缩短故障排除时间，提高系统可用性。该模块还支持热备冗余配置，进一步增强了系统的可用性和抗故障能力。F8650X的模块化设计使其易于集成到HIMA的各种安全系统中，并通过RS485接口与通信模块F8627X等进行数据交换，实现了灵活的系统架构和高效的数据通信。这些特点共同确保了F8650X在各种严苛工业环境中都能提供安全、稳定且高效的控制性能。

应用领域

HIMA F8650X作为一款高性能安全CPU模块，其应用领域涵盖了所有对功能安全有最高要求的工业过程。

在石油天然气行业，F8650X是紧急停车系统(ESD)、火气系统(F&G)、高完整性压力保护系统(HIPPS)和管道管理系统(PMC)的核心控制器。它能够处理来自各种传感器（如火焰探测器、气体泄漏探测器、压力变送器等）的安全信号，并在检测到异常时立即触发安全停机或联锁操作，从而有效防止爆炸、泄漏和火灾等重大事故。

在化工和石化领域，F8650X用于控制危险化学品生产过程中的安全联锁和保护系统。它能够监测反应釜、储罐、泵和阀门的运行状态，确保温度、压力和液位等关键参数在安全范围内，并在出现偏差时执行安全指令，防止危险化学品溢出或反应失控。

此外，F8650X在电力行业也发挥着关键作用，例如在火力发电厂的锅炉安全保护系统(BCS)和涡轮机械控制(TMC)中，以及核电站的安全仪表系统中。它确保了发电机组在异常情况下的安全停机，避免了设备损坏和人员伤亡。在机械制造领域，F8650X被广泛应用于机器人工作站的安全防护、大型冲压设备的双手操作以及自动化生产线的安全互锁，保障了操作员在高速高风险环境下的安全。总而言之，任何需要符合IEC 61508 SIL 3或更高安全等级的工业过程，F8650X都能提供可靠且高效的安全控制解决方案。

相关产品

F8627X:HIMA快速以太网通信模块，常与F8650X配合使用，实现安全以太网通信和系统集成。

F8652X:HIMA HIQuad X系列另一款安全CPU模块，与F8650X类似，可能在性能或接口上有所差异，常用于冗余或分布式安全系统。

F8651X:HIMA HIQuad X系列非安全CPU模块，用于常规控制任务，与F8650X在同一系统中协同工作。

F8653X:HIMA HIQuad X系列另一款非安全CPU模块，提供不同的处理能力或接口选项。

F3236:HIMA HIQuad X系列数字量输入模块，用于采集现场安全相关的数字量信号，作为F8650X的输入接口。

F3237:HIMA HIQuad X系列数字量输出模块，用于驱动现场安全执行器，作为F8650X的输出接口。

F3330:HIMA HIQuad X系列模拟量输入模块，用于采集现场安全相关的模拟量信号。

Z 7136:HIMA HIQuad X系列电源模块，为F8650X和其他系统模块提供稳定的电源供应。

K 9202:HIMA的机架或底板，用于安装F8650X以及其他HIQuad X模块，提供模块间的总线连接。

安装与维护

安装前准备：在安装HIMA F8650X模块之前，务必确保所有电源已断开，并遵循公司内部的所有安全规程，包括但不限于佩戴个人防护装备和进行LOTO（上锁/挂牌）操作。仔细阅读F8650X模块随附的HIMA系统手册，了解详细的安装步骤、接线规范以及系统组态要求。确保安装环境符合模块的技术规格，特别是关于温度、湿度和电磁兼容性（EMC）的要求。选择合适的机架（如HIMA K系列）和前连接器，并检查它们是否完好无损。在安装过程中，应轻拿轻放F8650X模块，避免静电损伤。此外，确认系统已正确接地，以确保最佳的EMC性能和操作安全。

维护建议：为了确保HIMA F8650X模块的长期稳定和可靠运行，建议执行系统的预防性维护计划。定期通过HIMA的工程软件（如ELOP II TCP或SILworX）监控F8650X的诊断信息和状态报告，及时识别和响应任何异常或故障报警。特别要注意检查模块上的四位数显字母数字显示屏和LED指示灯，它们会提供关键的诊断信息。根据HIMA的建议，F8650X模块内置的缓冲电池（用于保持SRAM数据和时钟）应在大约6年内更换，或当诊断显示出现“BATI”报警时在三个月内更换。在进行任何维护操作，特别是更换模块时，必须严格遵循HIMA的更换程序，确保先断开电源，并在必要时进行热插拔操作以避免系统中断。保持模块清洁，定期清除灰尘和杂物，确保散热良好。

产品保障

HIMA公司对F8650X中央处理器模块的卓越品质和无与伦比的可靠性提供坚实保障。
