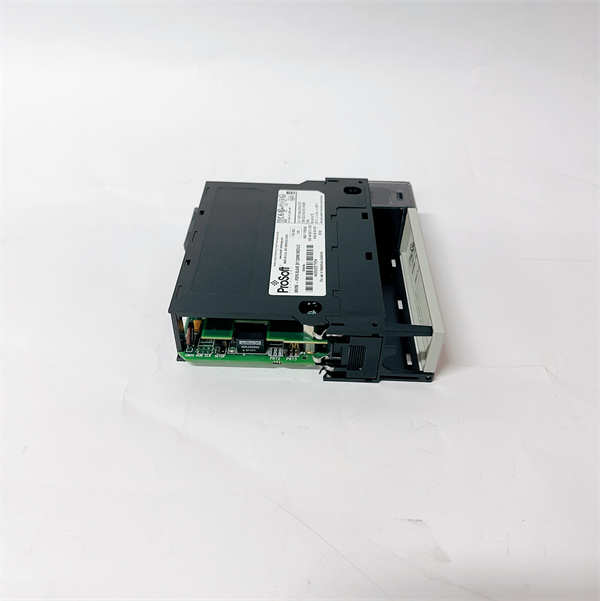

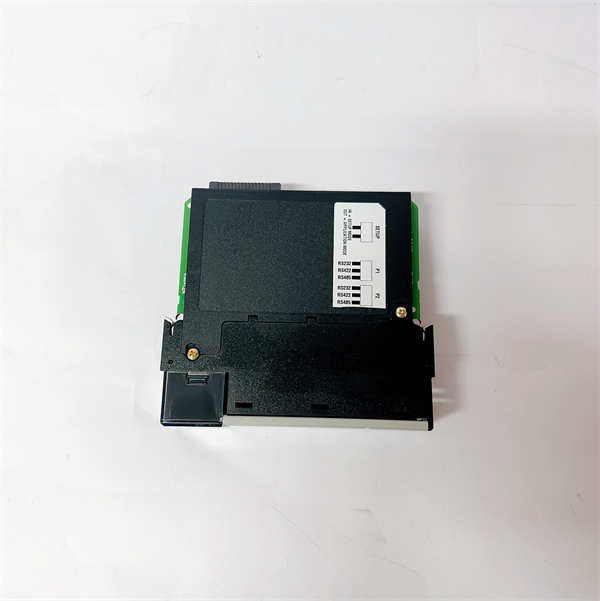

ProSoft Technology MVI56-PDPS是一款先进的Profibus-DP从站通信模块，专为Rockwell Automation Allen-Bradley ControlLogix平台设计。作为ControlLogix处理器和Profibus-DP网络之间的桥梁，MVI56-PDPS模块允许ControlLogix控制器无缝地与Profibus-DP主站设备进行数据交换，从而将Profibus-DP设备（如变频器、智能仪表、HMI等）集成到Logix控制系统中。
MVI56-PDPS模块消除了对独立Profibus-DP主站控制器或网关的需求，简化了系统架构，并提高了整体性能。它支持Profibus-DP协议的全部功能，包括循环I/O数据交换和非循环诊断/组态数据访问。该模块通过Logix处理器背板进行通信，使得Profibus-DP数据可以直接映射到ControlLogix控制器的数据标签中，极大地简化了编程和数据管理。其高性能和可靠性使其成为过程控制、离散制造和工业自动化领域中Profibus-DP网络集成的理想解决方案。
产品型号：MVI56-PDPS
制造商：ProSoft Technology
产品类型：Profibus-DP从站通信模块
平台：Rockwell Automation ControlLogix
Profibus-DP版本：Profibus-DP V0/V1(从站)
数据传输速率：9.6 Kbaud至12 Mbaud
DP从站地址：0至126(可配置)
I/O数据大小：最大244字节输入/244字节输出
诊断功能：扩展诊断、模块和网络状态指示
兼容性：ControlLogix 5550,5560,5570,5580系列处理器
功耗：800 mA 5 V DC
背板电流：800 mA 5 V DC
工作温度：0°C至60°C(32°F至140°F)
存储温度：-40°C至85°C(-40°F至185°F)
湿度：5%至95%相对湿度(非冷凝)
抗震动：10 G(持续11 ms)
认证：CE,UL/cUL危险场所认证(Class 1,Div 2)
编程软件：RSLogix 5000/Studio 5000,ProSoft Configuration Builder(PCB)
物理尺寸：标准ControlLogix模块单槽宽度
ProSoft Technology MVI56-PDPS Profibus-DP从站通信模块以其卓越的集成度、高性能和用户友好性，为ControlLogix平台提供了独特的优势。其最显著的特点是能够作为Profibus-DP从站设备无缝集成到ControlLogix系统中。这意味着Logix处理器可以直接通过背板与Profibus-DP主站网络进行通信，无需额外的独立网关或处理器，极大地简化了系统架构，降低了硬件成本和维护复杂性。
MVI56-PDPS支持Profibus-DP V0和V1协议，提供高达12 Mbaud的数据传输速率，确保了快速、高效的I/O数据交换。该模块支持最多244字节的输入和244字节的输出数据，足以满足大多数Profibus-DP从站设备的通信需求。其内置的扩展诊断功能是另一大优势，可以提供详细的模块和网络状态信息，便于工程师快速定位和解决通信故障，从而最大限度地减少停机时间。
此外，MVI56-PDPS模块的配置通过ProSoft Configuration Builder(PCB)软件完成，并可以导入到RSLogix 5000/Studio 5000中，实现参数的中央管理和下载。这种紧密的集成简化了系统编程和维护。其坚固的工业级设计和危险场所认证（Class 1,Div 2）确保了MVI56-PDPS能够在严苛的工业环境中长期稳定运行，为用户提供了高可靠性的Profibus-DP通信解决方案。
ProSoft Technology MVI56-PDPS Profibus-DP从站通信模块广泛应用于各种工业自动化领域，特别是在ControlLogix平台需要与Profibus-DP主站网络集成的场景。其主要应用领域包括：
过程控制：在石油天然气、化工、制药、食品饮料等行业，MVI56-PDPS用于将ControlLogix系统连接到Profibus-DP主站DCS系统或PLC网络，从而实现对各种过程仪表、阀门定位器、智能执行器和变频器的控制和监测。
离散制造与组装：在汽车制造、电子组装、包装机械等行业，该模块用于ControlLogix系统与Profibus-DP主站控制的机器人、传送带、装配线设备或生产线上的智能I/O模块进行数据交换。
物料搬运与物流：在自动化仓库、输送系统和立体停车库中，MVI56-PDPS模块用于ControlLogix与Profibus-DP主站PLC进行通信，控制驱动器、传感器和执行器，实现高效的物料流动。
水/废水处理：在市政水处理厂和污水处理厂中，用于ControlLogix系统与Profibus-DP网络上的泵、阀门、流量计和分析仪表进行通信，实现自动化监测和控制。
机械OEM集成：对于将Profibus-DP从站设备集成到其机器中的机械制造商，MVI56-PDPS简化了与客户现有Profibus-DP主站网络的连接，提供了一种标准化的集成方式。
与ProSoft Technology MVI56-PDPS Profibus-DP从站通信模块相关联的产品主要包括Rockwell Automation ControlLogix系列产品、ProSoft Technology的其他通信模块以及配套的软件和附件。
Rockwell Automation ControlLogix处理器：例如1756-L7x系列或1756-L8x系列，MVI56-PDPS需要安装在这些处理器的ControlLogix机架中。
Rockwell Automation ControlLogix机架：例如1756-A17、1756-A7等，用于安装ControlLogix处理器和模块。
Rockwell Automation ControlLogix电源模块：为ControlLogix机架和所有模块提供稳定电源。
ProSoft Technology MVI56系列其他通信模块：例如MVI56-PDPM(Profibus-DP主站模块)、MVI56-MCM(Modbus主/从模块)、MVI56-BAC(BACnet模块)等，用于支持ControlLogix平台上的其他工业协议。
ProSoft Technology PVL系列Profibus网关：如果不需要ControlLogix本地集成，ProSoft也提供独立的Profibus网关。
Rockwell Automation RSLogix 5000/Studio 5000：Allen-Bradley ControlLogix平台的集成开发环境，用于编写和管理PLC程序，并导入ProSoft模块的Add-On Instructions(AOIs)。
ProSoft Configuration Builder(PCB)：ProSoft Technology的专用配置软件，用于对MVI56-PDPS等模块进行参数配置和诊断。
安装前准备：
在安装ProSoft Technology MVI56-PDPS模块之前，务必确保ControlLogix机架已完全断电，并已采取所有必要的安全措施，以防止电击或设备损坏。请仔细阅读MVI56-PDPS模块随附的安装手册和ControlLogix硬件和安装手册，了解详细的安装步骤、插槽要求和环境规范。确认安装位置符合模块的物理尺寸和散热需求。MVI56-PDPS可以安装在ControlLogix机架的任意一个可用插槽中。将Profibus-DP电缆连接到模块的DB9 Profibus接口时，请确保接线正确，并使用Profibus-DP网络标准推荐的终端电阻（如果需要）。
维护建议：
为了确保ProSoft Technology MVI56-PDPS模块的长期稳定运行，建议定期进行以下维护：
目视检查：定期检查模块外观，确保没有灰尘堆积、过热迹象或物理损坏。保持模块及其所在机架内部清洁干燥，避免潮湿和腐蚀性物质侵入。
LED指示灯监控：密切关注模块上的LED指示灯（如STATUS、FAULT、DP STATUS等），它们能够提供模块和Profibus-DP网络状态的快速指示，有助于初步故障判断。
诊断与故障排除：利用ProSoft Configuration Builder(PCB)软件连接到MVI56-PDPS模块，访问其诊断信息和状态寄存器。PCB提供详细的网络诊断和统计数据，便于工程师深入分析通信问题。
固件更新：根据ProSoft Technology的建议，定期检查并更新模块固件至最新版本，以获取性能改进、新功能支持和错误修复。
备份配置：定期备份MVI56-PDPS模块的配置参数到PCB软件中，以便在模块更换或系统恢复时快速部署。
ProSoft Technology对其MVI56-PDPS产品提供全面的质量保障，体现了对产品性能和可靠性的坚定承诺。
