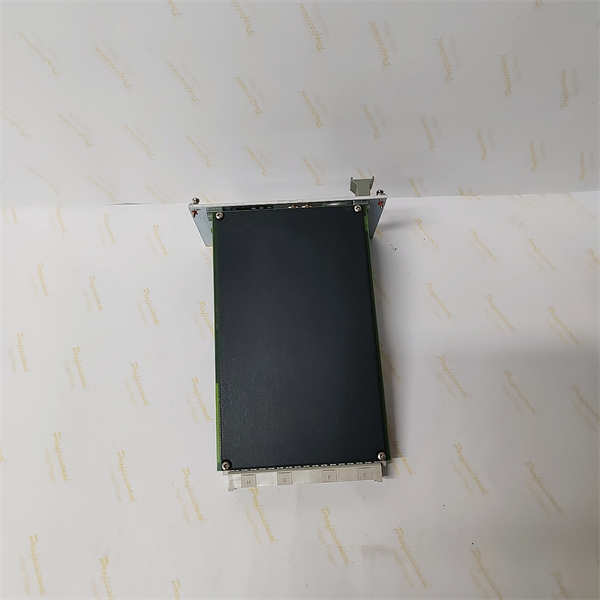

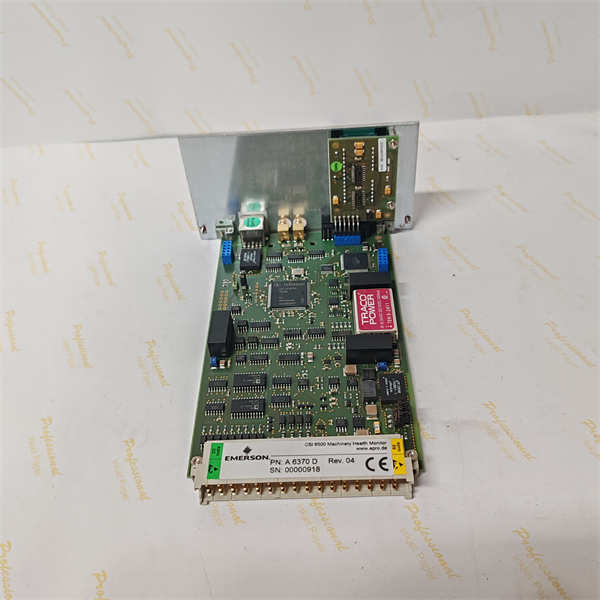

EMERSON A6370D

A6370D是艾默生旗下EPRO的一款超速保护监视器，旨在通过监测转速并在超速情况下触发安全措施，为旋转机械提供可靠保护。它具有多种输入输出接口，可无缝集成到工业控制系统中。

产品参数

电气和信号输入：

传感器电压供应：标称电源电压为-24.5V±1.5V DC（短路保护、电隔离），最大电流35mA。

信号输入（电涡流和霍尔元件传感器）：电压范围0V至26V（±），反极性保护，极限范围±48V，频率范围0至20kHz，输入电阻100kΩ（典型值）。

信号输入（磁电式传感器）：最小电压1Vpp，最大电压30V rms，频率范围0至20kHz，输入电阻18kΩ（典型值）。

输出：

数字输入（背板）：4个输入（电隔离，共地），逻辑低电平0V至5V，逻辑高电平13V至31V（开路），输入电阻6.8kΩ（典型值）。

电流输出（背板）：2个输出（电气隔离），范围0/4至20mA或20至4/0mA，精度为满量程的±1%，最大负载<500Ω。

数字输出（背板）：7个输出（短路保护），逻辑低电平<100mV，逻辑高电平-2V，最大电流25mA。

脉冲输出（背板）：3个输出（集电极开路发射极，限流），最大电压31.2V，最大电流16mA 24V，频率范围0至20kHz。

脉冲输出（前面板）：电压0至5V TTL信号，频率范围0至20kHz，输出阻抗10kΩ（典型值）。

传感输出（前面板）：电压0至3.9V，系数0.15±3%，频率范围0至20kHz，输出阻抗10kΩ（典型值）。

通信和配置：USB接口用于配置（USB B型）；RS-485支持多达32个设备，波特率为38400、57600、115200；Profibus DP（A6370D/DP型号）支持多达31个设备，数据传输速率高达12Mbit/s。

反应时间：速度模式下，3000rpm时典型反应时间，“每转1次”为35ms，“自动”为12.5ms；旋转方向<输入信号周期时间的3倍+8ms。

环境参数：防护等级IP20（机架安装），IP00（其他情况）；符合ISA-S71.04-1985 G3级标准，抗空气中的污染物；工作温度-20°C至+65°C，存储温度-40°C至+70°C；湿度5%至95%，非冷凝；振动0.15mm，20m/s²，58至62Hz至150Hz（IEC 60068-2-6）；冲击100m/s²，6ms（IEC 60068-2-27）；工作海拔<海拔5000m。

产品规格

尺寸：3RU/42HP，尺寸为211mm×130mm×43mm（8.31×5.12×1.70英寸）。

重量：约490g（1.080磅）。

系列

属于AMS 6300 SIS超速保护系统系列。

特征

多信号输入：支持电涡流、霍尔元件和磁电式传感器，适用于多种应用场景。

数字和脉冲输出：提供短路保护的数字和脉冲输出，用于清晰的状态信号和控制动作。

灵活通信：具备USB、RS-485和Profibus DP等通信选项，便于与其他工业系统进行配置和集成。

高速响应：具有快速的反应时间，能实时检测超速情况，自动模式下典型反应时间低至12.5ms。

高安全完整性：达到高安全完整性等级（SIL3），确保可靠运行。

冗余设计：通常采用三个监视器配置，以实现冗余和提高准确性。

作用

连续监测旋转设备的速度，当速度超过安全限制时，触发安全措施，如发出警报或启动紧急停机，以防止设备因超速而损坏，保护人员和设备安全。

用途

用于对旋转机械的超速保护，确保设备在安全的转速范围内运行，避免因超速引发的故障和事故。

应用领域

广泛应用于需要对旋转机械进行超速保护的工业领域，如发电厂的汽轮机、发电机，石化行业的压缩机，以及其他涉及关键旋转机械的场合，如风机、泵等设备的保护。
