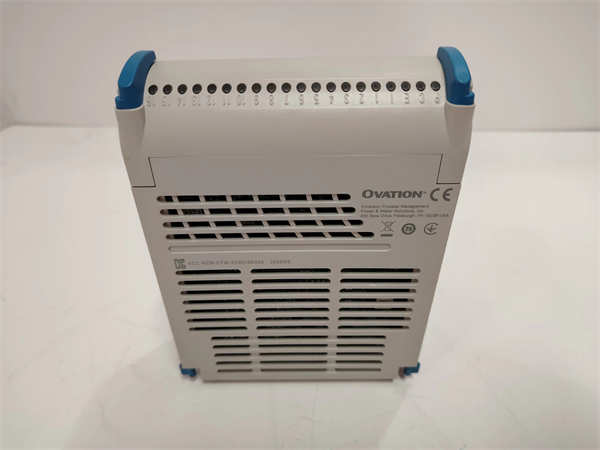

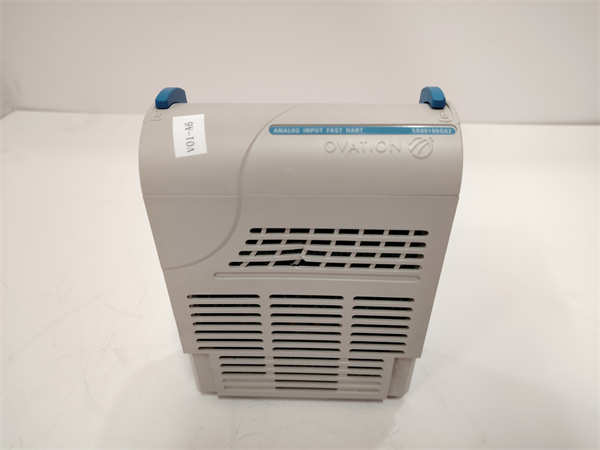

EMERSON 5X00106G02

5X00106G02 是艾默生 Ovation 分布式控制系统（DCS）中的高性能模拟量输入模块，专为工业过程控制设计。它支持 16 通道同步采集，可接收来自温度、压力、流量等传感器的标准模拟信号（如 4-20 mA、1-5 V DC），并通过 HART 协议实现双向数字通信，兼容主流工业传感器与变送器。

产品参数

· 信号处理：

· 输入范围：±10 V DC、0-20 mA、4-20 mA（可配置）

· 分辨率：16 位（±0.015% FS 精度）

· 共模抑制比：>120 dB（50/60 Hz）

· 通信协议：

· HART 协议：支持 HART 7 标准，可叠加数字信号实现远程组态与诊断

· 总线接口：冗余 Profibus DP 或 Modbus RTU（需扩展模块）

· 环境参数：

· 工作温度：-40°C 至 + 70°C（宽温设计，适应极端工业环境）

· 抗干扰能力：符合 IEC 61000-4-2/3/4 电磁兼容标准

· 防护等级：IP20（机柜内安装）

产品规格

· 物理特性：

· 尺寸：19 英寸标准机架模块（具体尺寸：482.6 mm × 177.8 mm × 127 mm）

· 重量：约 2.3 kg（含端子排）

· 安装方式：导轨式安装，支持热插拔（需配合 Ovation 专用背板）

· 认证：CE、UL 认证，符合 ISA-S71.04 G3 级工业污染防护标准

系列归属

属于艾默生Ovation 系列核心组件。该系列以高可靠性和开放性著称，广泛应用于电力、石化、冶金等行业的复杂控制系统，支持与 OPC UA、MQTT 等工业物联网协议集成。

特征

1.

多协议兼容：

2.

· 同时支持模拟信号与 HART 数字通信，可直接替换传统 4-20 mA 模块，保护用户现有投资。

· 支持与艾默生 DeltaV、Rosemount 等系统无缝对接，实现跨平台数据交互。

3.

智能诊断功能：

4.

· 通过 HART 协议实时监测传感器健康状态，提供断线、超量程等报警信息，支持预测性维护策略。

· 内置自校准算法，减少现场人工校准工作量，确保长期稳定性。

5.

高冗余设计：

6.

· 支持 1:1 通道冗余配置，关键过程信号可自动切换至备用通道，提高系统可用性。

· 电源与通信接口均采用冗余设计，符合 SIL 2 安全等级要求。

7.

灵活扩展能力：

8.

· 可通过 Ovation 扩展背板连接多达 32 个同类模块，满足大型工厂的高密度信号采集需求。

· 支持与艾默生智能阀门定位器、无线变送器等设备组成混合控制系统。

作用

· 信号采集与转换：将现场传感器的模拟信号转换为数字量，传输至 Ovation 控制器进行实时控制与数据分析。

· 数据交互枢纽：通过 HART 协议与智能变送器通信，获取设备参数（如量程、校准系数）和诊断信息，实现全生命周期管理。

· 系统集成桥梁：作为 Ovation 系统的 “神经末梢”，连接底层设备与上层 MES/ERP 系统，支撑工业 4.0 场景下的垂直集成。

用途

·

过程变量监测：

·

· 实时采集温度、压力、流量等参数，为 DCS 提供闭环控制反馈信号。

· 在电力行业中，用于汽轮机、锅炉的关键参数监测；在石化行业中，支持反应釜、精馏塔的精确控制。

·

设备状态评估：

·

· 通过 HART 协议读取变送器诊断数据，识别传感器老化、接线松动等潜在故障。

· 结合艾默生 AMS 设备管理软件，实现基于状态的维护（CBM），降低停机风险。

·

复杂系统适配：

·

· 兼容 HART 与传统模拟信号，可同时接入智能设备与老旧仪表，满足混合控制系统的过渡需求。

· 支持多品牌设备集成，如与西门子、ABB 的 PLC 或第三方 SCADA 系统对接。

应用领域

1.

能源与电力：

2.

· 火电厂：汽轮机振动监测、锅炉水位调节、发电机励磁控制。

· 核电站：反应堆温度监测、冷却剂流量控制。

· 新能源：风电场变桨系统信号采集、光伏电站逆变器状态监控。

3.

石油化工：

4.

· 炼油厂：原油蒸馏塔压力调节、催化剂注入量控制。

· 化工厂：反应釜温度闭环控制、储罐液位监测。

· LNG 接收站：低温泵振动分析、燃气泄漏检测。

5.

市政与环保：

6.

· 水处理：污水处理厂的 pH 值、浊度监测，水泵变频控制。

· 智能建筑：HVAC 系统的温湿度采集，能耗管理数据集成。

7.

冶金与采矿：

8.

· 钢铁厂：高炉炉温监测、连铸机结晶器液位控制。

· 矿山：矿浆浓度分析、破碎机振动状态评估。

行业趋势与技术演进

·

工业物联网（IIoT）集成：

·

· 5X00106G02 可通过 OPC UA 网关实现与云端平台的数据交互，支持远程组态、故障诊断与预测性维护。

· 结合艾默生 Plantweb 数字生态系统，可构建 “设备 - 系统 - 云端” 三级架构，提升生产效率与灵活性。

·

边缘计算应用：

·

· 在边缘节点部署预处理算法，实现信号滤波、异常检测等本地化处理，减少云端数据传输压力。

· 支持与艾默生边缘计算网关（如 AVENTICS™）协同工作，实现实时控制与数据分析的深度融合。

总结

5X00106G02 作为艾默生 Ovation 系统的核心模块，凭借高精度信号处理、多协议兼容性和智能诊断能力，成为工业自动化领域的 “全能型选手”。其设计不仅满足传统过程控制需求，更通过 HART 协议与 IIoT 技术的结合，为智能工厂的数字化转型提供了坚实基础。无论是在极端环境下的关键设备监测，还是在复杂系统的集成应用中，该模块均展现了艾默生在工业自动化领域的技术领先性与可靠性。
