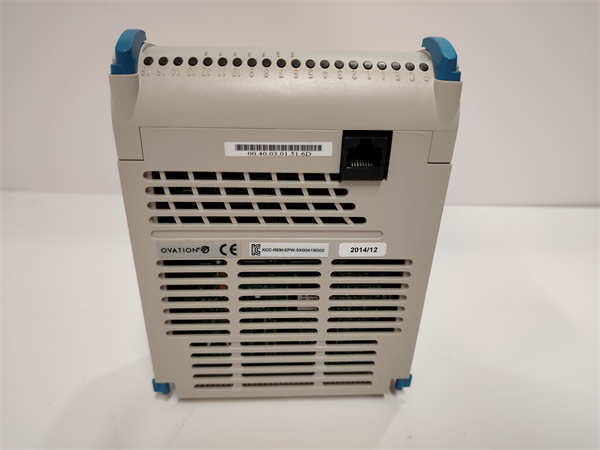

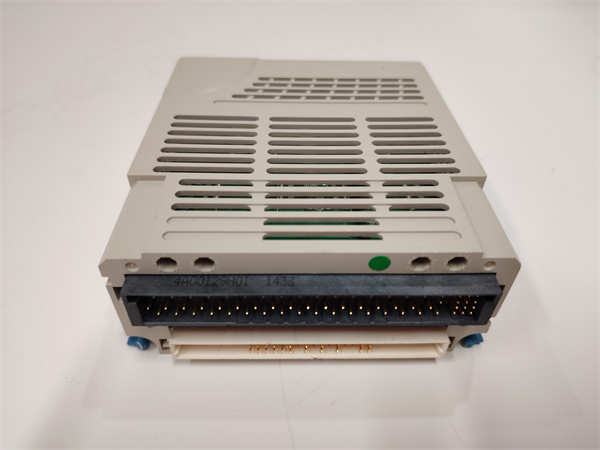

EMERSON 5X00419G02

5X00419G02 是艾默生 Ovation 分布式控制系统（DCS）中的以太网链路控制器模块，专为工业自动化场景设计。它作为 Ovation 系统的核心通信枢纽，负责实现控制器与网络设备之间的高速数据交互，支持 TCP/IP、Modbus TCP 等主流工业协议，并提供高精度时间戳功能，确保分布式系统的时间同步性。该模块采用紧凑机架式设计，具备抗干扰能力，适用于电力、石化、冶金等复杂工业环境。

产品参数

· 通信能力：

· 协议支持：TCP/IP、Modbus TCP、UDP、ICMP

· 传输速率：10/100 Mbps 自适应，支持全双工 / 半双工模式

· 时间戳精度：±100 微秒，满足分布式系统同步需求

· 物理特性：

· 电源要求：24 VDC（±10%），功耗 < 2 W

· 工作温度：-40°C 至 + 70°C，适应极端工业环境

· 防护等级：IP20（机柜内安装）

· 接口配置：

· 以太网端口：2 个 RJ45 接口，支持冗余网络连接

· 诊断接口：LED 指示灯显示工作状态、通信链路及故障信息

产品规格

· 尺寸：125 mm × 105 mm × 35 mm（长 × 宽 × 高）

· 重量：约 0.5 kg（不含配件）

· 安装方式：19 英寸标准机架导轨安装，支持热插拔

· 认证：符合 CE、UL 认证标准，满足工业电磁兼容（EMC）要求

系列归属

属于艾默生Ovation 系列，该系列以高可靠性和开放性著称，广泛应用于电力、石化、冶金等行业的复杂控制系统，支持与 OPC UA、MQTT 等工业物联网协议集成5。

特征

1.

多协议兼容性：

2.

· 支持 TCP/IP 和 Modbus TCP，可无缝对接第三方 PLC、SCADA 系统及智能设备，实现跨平台数据交互。

· 兼容艾默生 DeltaV、Rosemount 等系统，保护用户现有投资。

3.

高精度时间同步：

4.

· 内置硬件时间戳功能，确保分布式系统中各节点数据采集与控制指令的时间一致性，适用于对时序要求严格的场景（如电网故障录波、设备联动控制）。

5.

冗余设计：

6.

· 双以太网端口支持网络冗余，关键数据传输路径自动切换，提升系统可用性。

· 电源输入冗余配置，符合 SIL 2 安全等级要求。

7.

智能诊断功能：

8.

· 通过 LED 指示灯实时反馈通信状态、链路质量及模块健康度，支持远程故障诊断与预测性维护。

· 与艾默生 AMS 设备管理软件集成，实现全生命周期设备状态监控。

作用

· 数据交互枢纽：作为 Ovation 系统的 “神经中枢”，负责控制器与现场设备、上层管理系统（如 MES、ERP）之间的数据传输与协议转换，支撑工业 4.0 场景下的垂直集成。

· 时间同步保障：通过高精度时间戳功能，确保分布式控制系统中各节点的操作时序一致，避免因时间偏差导致的控制逻辑混乱。

· 系统扩展桥梁：支持与艾默生智能阀门定位器、无线变送器等设备组成混合控制系统，满足工厂数字化升级需求。

用途

·

工业网络构建：

·

· 搭建 Ovation 系统的冗余以太网骨干网络，连接多个控制器、I/O 模块及人机界面（HMI），实现数据集中管理与分散控制525。

· 在火电厂中，用于连接汽轮机控制器、锅炉 DCS 及电网调度系统，实现机组协调控制与电网实时交互。

·

跨系统集成：

·

· 通过 Modbus TCP 协议与第三方 PLC（如西门子 S7 系列、罗克韦尔 ControlLogix）进行数据交换，解决混合控制系统的兼容性问题。

· 支持与 OPC UA 服务器对接，实现生产数据向云端平台的实时上传，支撑远程监控与数据分析。

·

关键过程控制：

·

· 在石化行业中，用于连接反应釜温度控制系统与分布式 I/O 模块，确保控制指令的快速响应与数据采集的准确性。

· 在冶金行业中，与轧机传动系统、传感器网络集成，实现轧制速度与张力的闭环控制。

应用领域

1.

能源与电力：

2.

· 火电厂：汽轮机控制系统、发电机励磁调节、厂用电监控。

· 变电站：智能电网数据采集、继电保护装置通信。

· 新能源：风电场 SCADA 系统、光伏电站逆变器状态监控2223。

3.

石油化工：

4.

· 炼油厂：原油蒸馏塔压力调节、储罐液位监测。

· 化工厂：反应釜温度闭环控制、安全仪表系统（SIS）数据交互。

· LNG 接收站：低温泵振动分析、燃气泄漏检测数据传输。

5.

市政与环保：

6.

· 水处理：污水处理厂的 pH 值、浊度监测数据上传，水泵变频控制指令下发。

· 智能建筑：HVAC 系统的温湿度采集与能耗管理数据集成。

7.

冶金与采矿：

8.

· 钢铁厂：高炉炉温监测、连铸机结晶器液位控制。

· 矿山：矿浆浓度分析、破碎机振动状态数据实时传输。

行业趋势与技术演进

·

工业物联网（IIoT）集成：

·

· 5X00419G02 可通过 OPC UA 网关实现与云端平台的数据交互，支持远程组态、故障诊断与预测性维护。

· 结合艾默生 Plantweb 数字生态系统，可构建 “设备 - 系统 - 云端” 三级架构，提升生产效率与灵活性。

·

边缘计算应用：

·

· 在边缘节点部署预处理算法，实现数据滤波、异常检测等本地化处理，减少云端数据传输压力。

· 支持与艾默生边缘计算网关（如 AVENTICS™）协同工作，实现实时控制与数据分析的深度融合。

总结

5X00419G02 作为艾默生 Ovation 系统的核心通信模块，凭借多协议兼容性、高精度时间同步和智能诊断能力，成为工业自动化领域的 “通信桥梁”。其设计不仅满足传统过程控制需求，更通过与 IIoT 技术的结合，为智能工厂的数字化转型提供了坚实基础。无论是在极端环境下的关键设备监控，还是在复杂系统的集成应用中，该模块均展现了艾默生在工业自动化领域的技术领先性与可靠性。建议用户通过艾默生官方渠道获取最新技术手册，以确保配置与应用的准确性。
