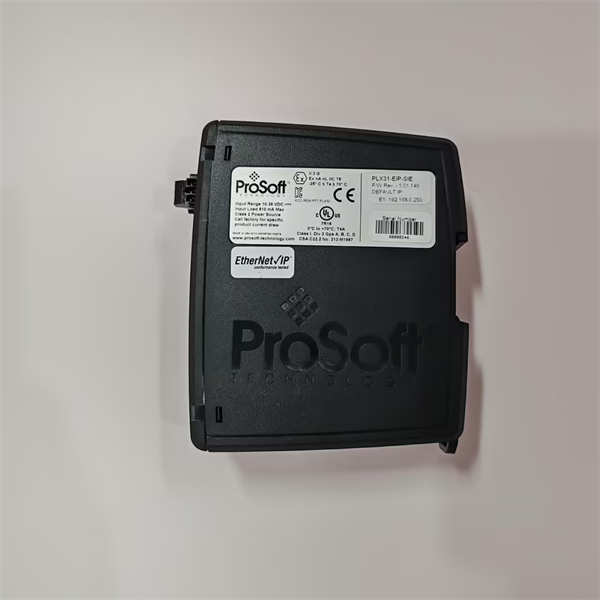

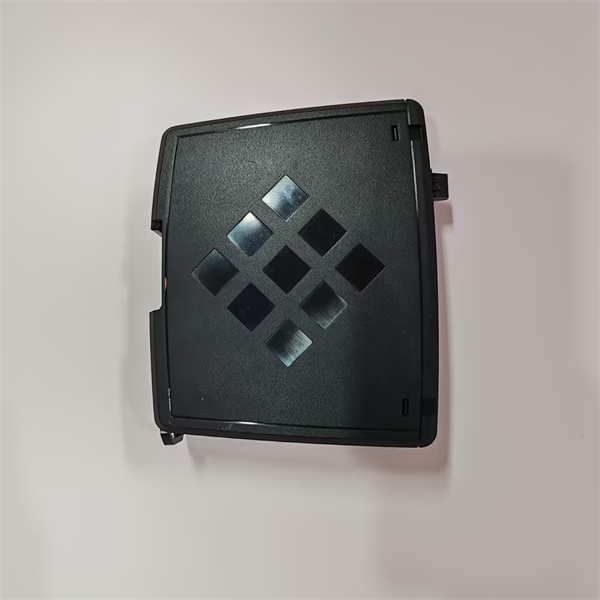

ProSoft-PLX31-EIP-SIE

ProSoft - PLX31 - EIP - SIE 是一款以太网 / IP 到西门子工业以太网通信网关。它能够实现支持 EtherNet/IP 的控制器或设备与西门子 S7 系列 PACs（包括 S7 - 200、S7 - 300、S7 - 400、S7 - 1200 和 S7 - 1500 PACs）之间的高速双向数据传输。

产品参数

· 3 类服务器连接数：5 个。

· 支持的 PLC 类型：PLC2、PLC5、SLC、CLX、CMPLX、MICROLX。

· 支持的消息类型：PCCC 和 CIP。

· I/O 连接尺寸：248/248。

· 最长 RPI 时间：每个连接 5 毫秒。

· 支持的 CIP 服务：0x4C - CIP 数据表读取。

产品规格

· 一般包含尺寸规格、重量等物理规格，但具体数值未明确给出。通常这类设备的设计会考虑到工业环境的安装需求，具有紧凑的外形，方便安装在控制柜等位置。

· 电气规格方面，工作电压一般为常见的工业电压范围，如 24V DC 等，以适应不同的工业电源系统。同时，具备一定的电磁兼容性，以满足在复杂的工业电磁环境中的稳定运行要求。

系列

未明确归属于某个特定系列，但它属于 ProSoft 公司针对工业通信领域推出的通信网关产品家族中的一员，与其他类似产品在通信功能和工业应用场景上有一定的关联性。

产品特征

· 数据优先级：多个 I/O 连接允许为状态和 / 或控制数据设置请求包间隔（RPI），从而优化以太网带宽。

· 简化集成：包括嵌入式 EDS 附加配置文件，能简化集成过程并减少调试时间。

· 灾难恢复：设有用于存储配置文件的 SD 卡插槽（SD 卡可选），可用于灾难恢复。

· 便捷配置：ProSoft Discovery Service 实用程序允许 PC 查看网关并更改其默认 IP 地址，无需在同一子网中。

· 配置保护：通过模块开关保护模块配置（1.04 版及更高版本）。

· 大量数据交换：多达 10,000 个 16 位寄存器可用于交换大量数据。

作用

在工业自动化系统中，作为不同通信协议之间的桥梁，实现 EtherNet/IP 协议设备与西门子工业以太网设备之间的无缝通信，解决了不同协议设备之间的数据交互难题，使得整个工业控制系统中的设备能够协同工作，提高系统的集成度和兼容性。

用途

主要用于工业自动化场景中的设备通信连接。例如，在一个既有支持 EtherNet/IP 协议的控制器，又有西门子 S7 系列 PLC 的工业控制系统中，通过该网关可以将这些不同协议的设备连接起来，实现数据的双向传输，以便进行集中监控、控制指令下发、设备状态反馈等操作，从而优化生产过程、提高生产效率和设备管理水平。

应用领域

· 汽车制造：在汽车生产线上，连接各种采用不同通信协议的自动化设备，如机器人、输送线控制器、检测设备等，实现整个生产线的协同运行和监控。

· 电子制造：用于电子设备制造工厂中的自动化生产设备之间的通信，如贴片机、插件机、回流焊设备等，确保生产过程的高效稳定，提高产品质量和生产效率。

· 食品饮料加工：在食品饮料生产企业中，连接各类生产设备、包装设备和监控系统，实现生产过程的自动化控制和数据采集，满足生产工艺要求和质量控制需求。

· 化工与制药：在化工和制药行业的生产过程中，将不同厂家、不同类型的自动化控制设备连接起来，实现对生产过程的精确控制和监控，保障生产安全和产品质量。
