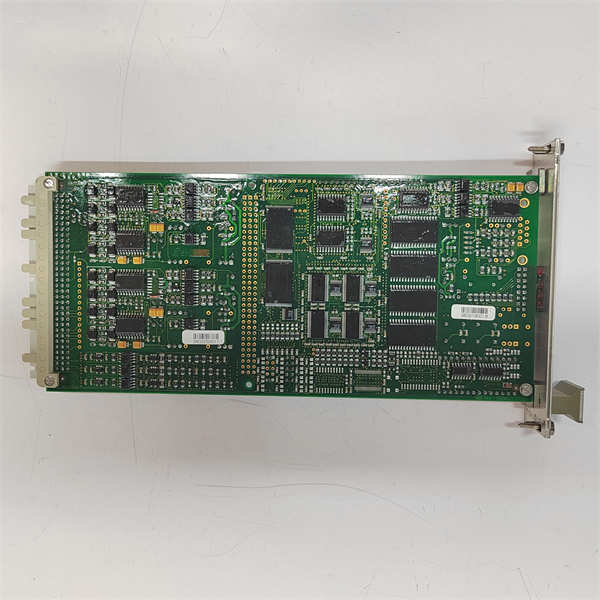

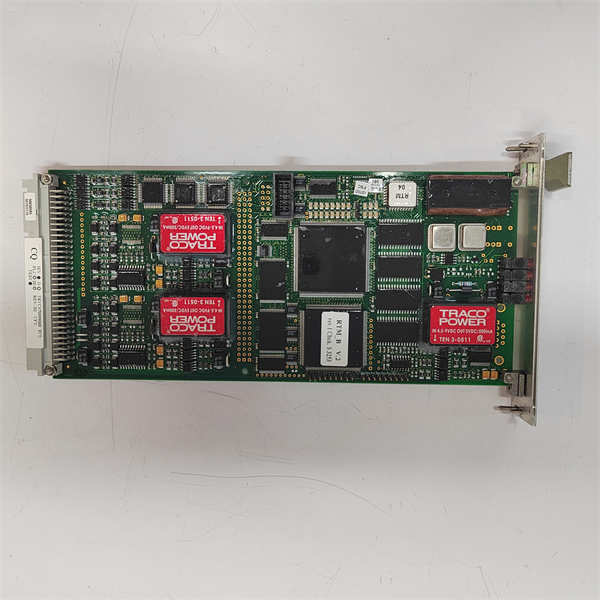

ALSTOM NRD108031 TRVC070999000 BOTTOM是铁路信号控制系统的高可靠性接口底板模块，作为设备层核心载体，集成信号分配、电源管理与机械支撑功能。通过军工级防护设计与三重电气隔离，满足轨道交通EN 50155标准，保障-40℃~+85℃极端环境下≤8ms级实时控制可靠性。
特性 | 技术指标 |
型号标识 | NRD108031 TRVC070999000 BOTTOM |
结构材质 | 镀锌钢板（厚度2.5mm） + 不锈钢紧固件 |
防护等级 | IP67（防尘防水） |
安装接口 | 8×M6螺栓孔位（符合IEC 60715导轨标准） |
电气承载 | 最大电流：30A DC / 电压：24V±10% |
环境耐受性 | 工作温度：-40℃ ~ +85℃ |
振动耐受 | 10g加速度（IEC 61373 Class B认证） |
安全认证 | EN 50155 / IEC 61508 SIL2 |
· 分区散热设计：高功耗区域嵌铜基散热片，温升比传统结构低18K（85℃满载测试）
· 低温自启动技术：-40℃预加热电路2分钟激活，确保极寒环境即时响应
· 浪涌吸收：集成TVS管阵列，抵御±6kV雷击浪涌（IEC 61000-4-5认证）
· 电磁隔离：板间磁环+光电耦合器，串扰抑制**>65dB**（EN 50121-4验证）
· 健康状态可视化：4点LED指示灯（电源/通信/故障/运行）
· 维护引导设计：故障代码蚀刻于钢板表面，快速定位异常模块
· 部署48套底板承载信号控制模块：
o -35℃极寒环境连续运行**>25,000小时**零结构性故障
o 振动耐受性通过IEC 61373 Class B认证（实测加速度8.5g）
· 支撑32个联锁区控制模块：
o 抵御热带暴雨环境（湿度100% +盐雾腐蚀）
o 结构寿命≥15年（第三方疲劳测试报告）
协同组件 | 功能 | 技术优势 |
ALSTOM NRD108028 | 主控模块安装 | 精准定位孔位±0.1mm公差 |
Phoenix 系列端子 | 电源/信号接线 | 抗震性能提升40% |
DIN EN 50022导轨 | 机械承载基础 | 负载能力≥75kg |
