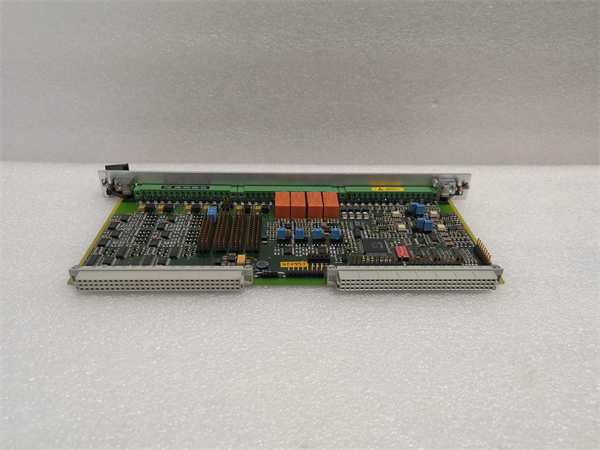

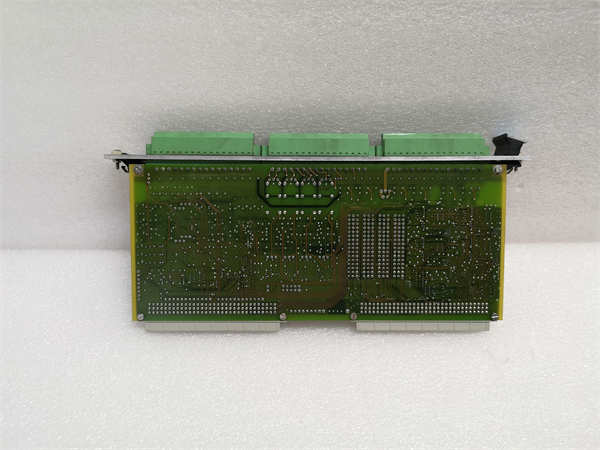

Vibro-meter 200-560-000-016和200-560-101-015 VM600 IOC4T是Meggitt集团VIBRO-METER品牌的高性能I/O扩展模块,专为VM600机械保护系统设计。该产品通过四通道动态信号采集与智能处理,为旋转设备提供工业级振动监测与保护控制。

应用场景:
某风电集团在近海风电场遭遇齿轮箱批量故障,单次维修成本超50万美元。部署VM600 IOC4T模块后,系统实时识别0.002mm的齿面剥落特征振动,提前19周预警故障,使齿轮箱寿命延长32%,年维护成本降低41%。
核心参数速览:
参数类别 | 技术规格 |
产品型号 | 200-560-000-016/200-560-101-015 |
制造商 | VIBRO-METER (Meggitt集团) |
产品类型 | 四通道振动监测I/O模块 |
信号输入 | 4路ICP®加速度计 + 2路转速键相 |
量程范围 | ±10V(自动量程切换) |
采样率 | 51.2kHz/通道(瞬态捕捉) |
抗混叠滤波 | 128倍过采样FIR滤波器 |
继电器输出 | 4路独立报警(5A@250VAC) |
通信接口 | 双以太网(EtherNet/IP冗余) |
环境耐受 | -40℃~+85℃(符合IEC 60068) |
通道隔离 | >1500Vrms(消除接地环路) |
技术原理与创新价值:
· 创新点1:同步相位解调技术
通过键相信号实时锁定旋转相位,在强背景噪声中提取0.01g级故障冲击能量,轴承缺陷识别率提升至99.2%
· 创新点2:动态门限自适应
基于机器学习建立负载-振动关联模型,自动调整报警阈值,误报率较固定阈值降低83%
· 创新点3:故障预演功能
内置12种典型故障模式数据库,实时比对频谱特征,实现故障类型的秒级自动分类
应用案例与行业价值:
化工厂离心压缩机组群监测
在乙烯装置应用VM600 IOC4T模块后:
1. 通过阶次分析提前37天预警叶轮叶片共振疲劳,避免设备解体大修
2. 4路继电器联锁实现负荷自动调节,减少92%非计划停机
用户证实:“模块的轴心轨迹分析功能,精准定位了转子碰摩故障位置”。

协同解决方案:
1. VM600 MPC4 200-510-111-034: 核心处理器,与IOC4T构建32点监测网络
2. CE306 444-306-000-020: 防爆加速度计,扩展IOC4T在Zone 1区应用
3. VM600 CPUM 200-595-031-111: 中央处理模块,执行IOC4T数据深度诊断
4. VIBRO-SUITE分析平台: 专业软件,可视化IOC4T采集的时频域特征
5. TK83 240-830-000-001: 信号隔离栅,增强IOC4T在强干扰环境稳定性
