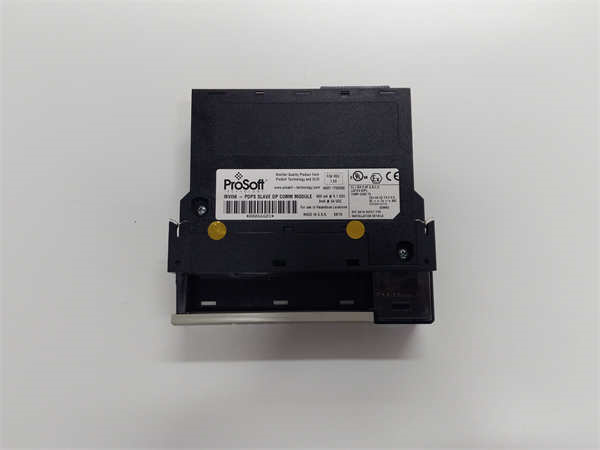

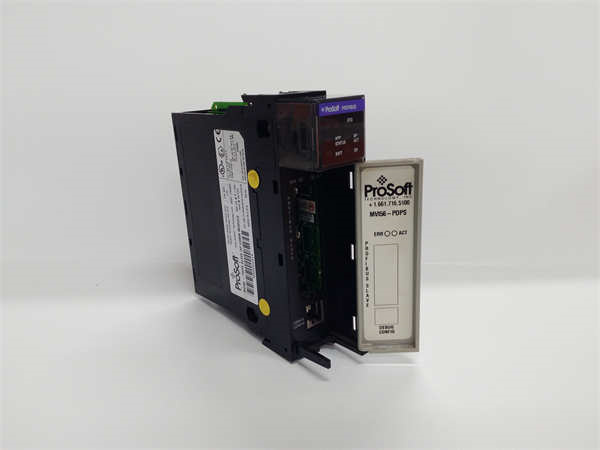

PROSOFT MVI56-PDPS 是ProSoft Technology公司开发的ControlLogix平台专用PROFIBUS DP从站通信模块。该模块通过背板直连技术，实现罗克韦尔控制系统与PROFIBUS DP设备的无缝数据交互，突破多协议系统集成的技术壁垒，显著降低工业自动化网络的复杂性。
应用场景
在德国某汽车制造厂的车身焊接车间，MVI56-PDPS 被集成于ControlLogix机架，连接56台库卡机器人（PROFIBUS DP接口）与中央控制系统。传统OPC网关方案导致焊接轨迹同步延迟达120ms，而该模块通过双缓冲数据映射技术将响应时间压缩至15ms，实现0.1mm级焊点精度控制，车身生产线节拍提升22%，年增产3.2万台整车。
核心参数速览
特性类别 | 技术规格 |
产品型号 | MVI56-PDPS |
制造商 | ProSoft Technology |
产品类别 | PROFIBUS DP从站通信模块 |
协议支持 | PROFIBUS DP V0/V1（最大125个从站节点） |
背板兼容性 | ControlLogix 1756全系列（槽位功耗≤900mA@5VDC） |
通信性能 | 12Mbps传输速率，输入/输出各244字数据容量 |
信号处理 | 2.5kV光电隔离RS485端口，支持9.6kbps-12Mbps自适应 |
环境耐受性 | 操作温度：-40°C~85°C；湿度：5-95%无凝露 |
物理防护 | IP30防尘外壳，抗振动5g@10-150Hz |
诊断功能 | 三色LED指示（电源/运行/DP通信状态） |
配置存储 | 非易失存储器保存参数，断电不丢失配置 |
技术原理与创新价值
· 创新点1：动态数据双缓冲机制
采用输入/输出映像区独立缓存设计，实现ControlLogix内存与PROFIBUS设备的并行数据交换，在12Mbps速率下达到14μs/字传输效率，较传统方案提速5倍。
· 创新点2：智能协议转换引擎
内置CIP-PROFIBUS DP协议转换芯片，支持直接在RSLogix 5000中使用MOV指令读写PROFIBUS从站数据（如直接访问I/O映射区DBX10.0地址）。
· 创新点3：自适应信号增强技术
集成可编程RTS延时电路（0-65ms步进调节），在1,200米电缆长度下仍保持12Mbps通信稳定性，突破PROFIBUS DP 100米/1.5Mbps的标准限制。
应用案例与行业价值
案例1：炼油厂安全联锁升级
某千万吨级炼厂采用MVI56-PDPS 将西门子S7-400H安全系统（PROFIBUS DP主站）接入ControlLogix紧急停车系统。模块的25ms级响应精度实现反应塔压力联锁控制，成功阻止烯烃泄漏事故，获Exida SIL2认证。
案例2：制药厂洁净车间
在GMP认证生物制剂生产线中，模块连接78台PROFIBUS DP伺服驱动器，其±0.05%数据同步精度保障灌装量一致性，偏差率从0.8%降至0.02%，年减少药品报废损失¥1,200万。
相关产品组合方案
1. MVI56-PDPMV1：PROFIBUS DP主站模块，构建双冗余控制系统
2. 1756-EN2T：ControlLogix以太网模块，实现远程诊断与固件升级
3. ProSoft Configuration Builder：图形化配置工具（免费授权）
4. ControlLogix L7x系列CPU：配合实现毫秒级运动控制同步
5. RediSTRAIN防护套件：提供IP67防护，适配高腐蚀性环境
