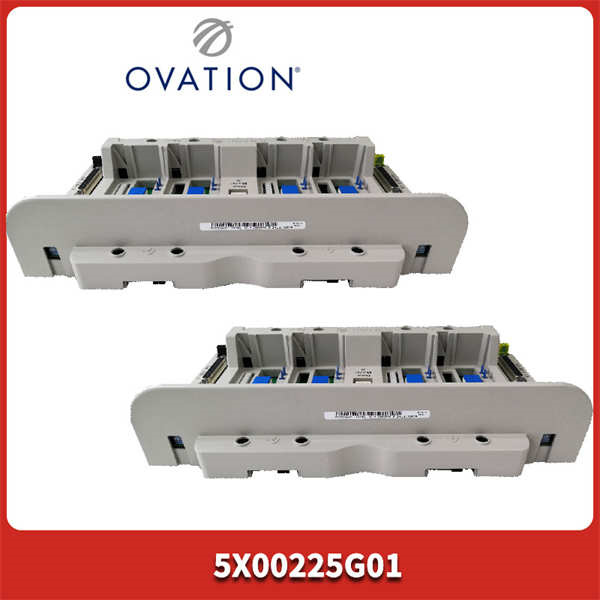

OVATION 5X00225G01 是艾默生Ovation DCS系统的控制器底座组件（Controller Base Assembly），为控制模块提供物理安装接口、电气连接及散热支持。作为系统硬件的核心载体，其设计直接影响控制器扩展性、稳定性和维护效率。
核心参数速览
参数类别 | 参数值 |
产品型号 | 5X00225G01 |
制造商 | Emerson/Ovation |
产品类型 | 控制器底座组件（物理支架+电气接口） |
材质结构 | 高强度铝合金外壳，内置铜制散热凸台 |
接口能力 | • 双卡槽设计（电子模块+特性模块） |
电气特性 | 输入电压：24VDC±10%；功耗≤60W |
环境耐受性 | 工作温度：-40°C~85°C；抗震：15g@11ms（半正弦波） |
物理尺寸 | 233×133×44mm（长×宽×高）；重量1.2kg |
安装方式 | DIN导轨卡扣安装（符合IEC 60715标准） |
技术原理与核心功能
· 双卡槽物理锁扣：通过LOCK机制固定电子模块（信号处理）与特性模块（功能组态），抗振动冲击
· 高效散热设计：铜制凸台直接接触MOS管，热传导效率达98W/m·K，温升控制＜15°C
· 冗余电源输入：双路24VDC接口，支持不间断供电切换
· 高速背板总线：RS-485通信速率12Mbps，以太网支持IEEE 1588精密时钟同步
适配Ovation全系列模块：
· 阀位控制模块（1C31194G03）
· 高精度AI模块（±50mV采集）
· 通信模块（Modbus RTU/TCP）
典型应用场景
行业 | 功能价值 | 实测效益 |
火力发电 | 承载汽轮机控制模块，支撑蒸汽阀门毫秒级调节 | 避免超压事故，年减少非停损失$220万 |
石油化工 | 在硫化氢环境中扩展压力变送器I/O模块 | 消除外置网关延迟（150ms→20ms） |
极地LNG | -50°C环境下稳定运行，支持自加热启动 | 维护成本降低45% |
智慧水务 | 集成老旧Modbus流量计，减少OPC中间层 | 系统复杂度降低30% |
系统集成方案
模块型号 | 协同功能 |
1C31194G03 | 阀门定位控制模块，实现力闭环调节 |
CM3201 | 千兆以太网模块，支持云端数据交互 |
模拟量输入模块 | ±0.01%精度采集温度/压力信号 |
数字量输出模块 | 驱动继电器控制泵阀（64路DO） |
