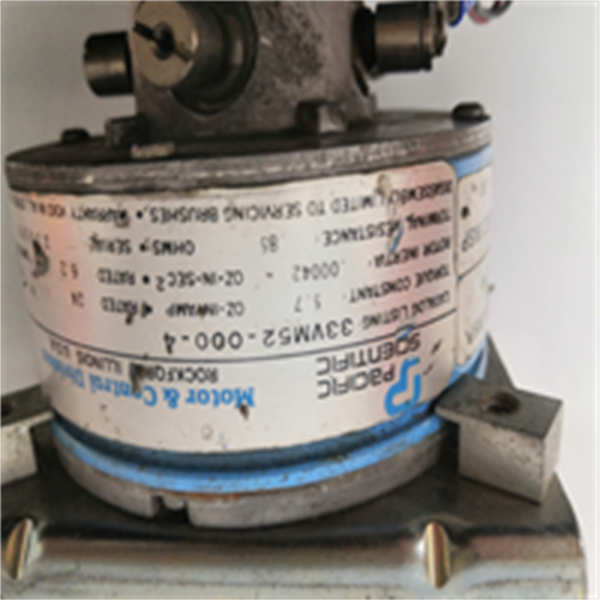

Pacific Scientific 33VM52-000-4（现属Ametek集团）是VM系列低惯量永磁直流伺服电机，专为高精度运动控制系统设计。核心优势为毫秒级响应、紧凑结构及高扭矩密度，适用于工业机器人、数控机床、半导体设备等动态场景。
核心参数速览
参数类别 | 技术规格 |
型号 | 33VM52-000-4 |
电机类型 | 永磁直流（PMDC）伺服电机 |
额定电压 | 24 VDC（兼容18-36 VDC） |
额定功率 | 100 W |
额定扭矩 | 0.5 Nm（连续）/1.0 Nm（峰值） |
最高转速 | 3000 RPM（部分工况支持5000 RPM） |
转子惯量 | 3.8 g·cm²（低惯性设计） |
编码器类型 | 增量式（25000 PPR分辨率） |
防护等级 | IP20（可选IP54防护套件） |
工作温度 | -20°C至+50°C |
绝缘等级 | B级（130°C耐温） |
轴径规格 | 6.35 mm（1/4英寸） |
物理尺寸 | 42×42×52 mm（宽×高×深） |
重量 | 0.35 kg |
技术创新与核心价值
1. 毫秒级动态响应
1. 低转子惯量（3.8 g·cm²）使加速时间比常规电机缩短50%，机器人关节启停响应**<10ms**。
2. 精密位置控制
1. 200°有限转角设计：优化重复定位精度至±0.002°（半导体机械臂应用碎片率↓90%）。
3. 工业级可靠性
1. Alnico V-7永磁体：扭矩输出线性精度±1%，确保数控机床加工表面粗糙度Ra≤0.8μm。
2. 强化轴承：轴向负载>50 N，支持24/7连续运行。
行业应用与实测成效
应用领域 | 解决方案 | 核心成效 |
工业机器人 | 6轴协作机器人关节驱动 | 重复定位精度±0.02 mm，节拍时间缩短15% |
半导体制造 | 晶圆搬运机械臂 | 定位精度±0.002°，碎片率降低90% |
数控机床 | 主轴刀具精密进给 | 加工能耗降低18% |
医疗设备 | CT扫描仪准直器控制 | 扫描层厚误差<0.1 mm（需IP54套件） |
智能包装 | 高速贴标机卷绕张力控制 | 标贴错位率≤0.1%，产能提升20% |
硬件接口与安装规范
电气连接
· 电源端子：红色线（+24V）、黑色线（GND）
· 控制信号：黄色线（PWM/模拟量速度给定）
机械适配
· 安装方式：法兰固定（4×M4螺钉孔，扭矩1.2 Nm）
· 散热要求：自然冷却，侧向间距≥50 mm
兼容系统与协同方案
1. 伺服驱动器
o Pacific Scientific SCE系列：原生支持Modbus RTU通信
o 罗克韦尔Kinetix驱动器：通过EtherNet/IP协议集成
2. 控制系统
o 西门子SIMOTION：模拟量信号+编码器反馈闭环
