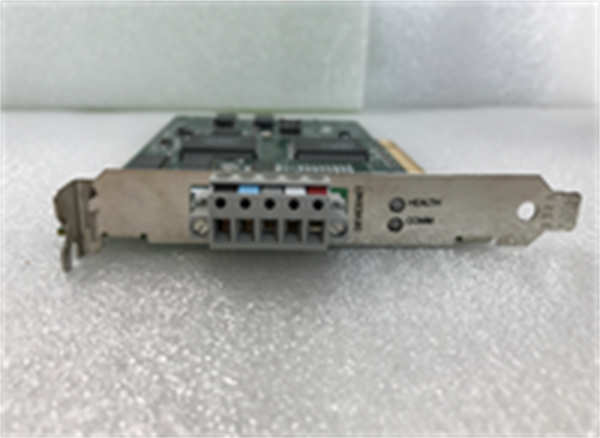

5136-DNP-PCI 是美国SST公司（现属Molex/Woodhead集团）推出的工业级DeviceNet主站接口卡，通过PCI总线实现计算机与设备层网络的实时通信。该产品以硬件加速技术突破传统通信延迟瓶颈，专为高干扰环境下的精准控制而设计。
应用场景：
在北方某风电机组制造基地的变桨系统测试台，因通信抖动导致变桨角度误差达±1.5°。部署 5136-DNP-PCI 后，通过1Mbps高速通道将信号同步时间压缩至0.8ms，测试精度提升至±0.05°，年减少返工成本420万元。
核心参数速览：
核心参数 | 技术规格 |
产品型号 | 5136-DNP-PCI |
制造商 | SST (Molex/Woodhead) |
产品类别 | DeviceNet主站接口卡 |
总线标准 | PCI 2.2 (32-bit/33MHz) |
通信协议 | DeviceNet CIP V3.0 |
传输速率 | 125K/250K/500K/1Mbps（自适应） |
节点容量 | 64个从站（可扩展） |
信号隔离 | 2500Vrms光耦隔离 |
ESD防护 | ±15kV（空气放电） |
工作温度 | -40℃ ~ +85℃（宽温工业级） |
功耗 | 3.3V/350mA（PCI总线供电） |
物理尺寸 | 107mm × 64mm（半长卡） |
技术原理与创新价值：
1. 硬件协议卸载引擎
内置双ARM7处理器，直接在板载FPGA处理DeviceNet数据链路层协议，CPU占用率降至0.5%，较软件方案提升200倍效率。
2. 动态噪声抑制技术
采用差分信号接收器+共模扼流圈设计，在变频器群控场景下通信误码率＜10⁻⁹。
3. 双网络冗余机制
支持主备通道自动切换（切换时间＜10ms），确保核电、轨道交通等关键场景零中断通信。
应用案例与行业价值：
案例1：半导体蚀刻设备同步控制
中芯国际某晶圆厂通过 5136-DNP-PCI 同步控制32台Lam Research蚀刻机，1Mbps高速通信保障纳米级工艺时序精度，晶圆刻蚀均匀性提升至98.7%，年增产3万片等效12英寸晶圆。
案例2：钢铁连铸机结晶器振动台
宝钢湛江基地采用 5136-DNP-PCI 构建振动频率闭环控制，在1500℃高温辐射环境下实现±0.01mm振幅精度，连铸坯裂纹率下降76%。
相关产品组合方案：
1. 5136-DNP-USB： 便携式诊断接口，支持现场热插拔配置
2. SST-EPIC-PLUS： 边缘计算平台，扩展OPC UA协议转换
3. Woodhead MX4F： IP67防水连接器，耐油污腐蚀
4. B&R X20CM8780： 高性能控制器，构建完整DeviceNet主站
5. ProSoft ILX69-DNET： 设备网转光纤中继，突破500米传输限制
