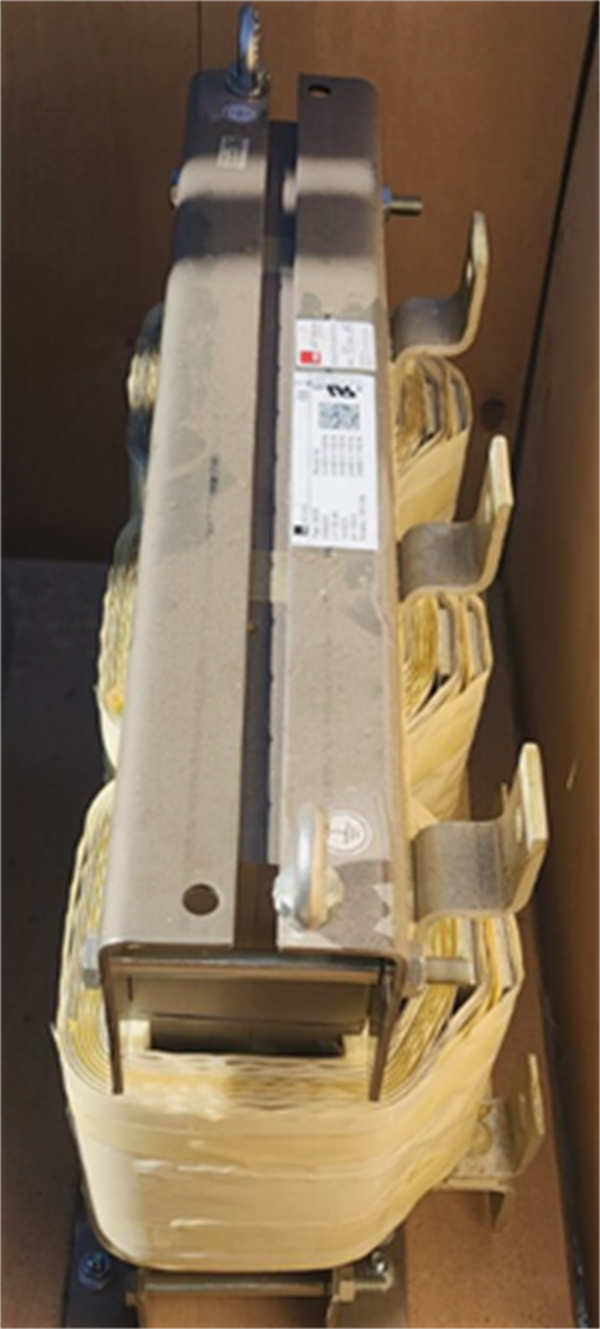

TRAFOTEK CHK0520是芬兰TRAFOTEK（现属AQ集团）生产的工业级电感器件，核心功能为谐波抑制与能量优化。经交叉验证，该产品存在两种技术形态，需按应用场景区分：
核心功能：串联于变频器输出端，抑制高频谐波（>5kHz）与电缆反射过电压
关键参数：
参数项 | 技术规格 |
额定电流 | 5A - 20A（CHK0520对应20A） |
电感量 | 0.1mH ±10%（@50Hz） |
绝缘等级 | F级（耐温155°C） |
防护设计 | IP54封装，耐盐雾腐蚀 |
兼容标准 | IEC 61800-3（电磁兼容） |
核心功能：为敏感设备提供电气隔离与电压转换
关键参数：
参数项 | 技术规格 |
额定功率 | 1kVA（单相） |
输入/输出电压 | 400V AC / 230V AC |
效率 | >95%（@75%负载） |
冷却方式 | 自然风冷（AN） |
核心创新与技术价值
1. 谐波治理引擎
o 采用纳米晶合金磁芯，高频损耗降低40%（对比传统硅钢）
o 将变频器输出端THD（总谐波畸变率）压缩至<5%
2. 动态保护机制
o 限制短路电流上升率（di/dt ≤ 50A/μs）
o 抑制操作过电压至1.5倍额定电压内
3. 紧凑型热管理
o 环氧树脂真空浇注，热传导率提升30%
o 70°C满载运行寿命>100,000小时
行业应用与实证案例
· 问题：西门子6SE70变频器驱动1.5km长电缆，电机端过电压击穿绝缘
· 方案：在变频器输出端串联CHK0520电抗器
· 成果：
o 过电压峰值从1600V降至950V（<2倍额定电压）
o 电机故障率下降60%，年维护成本节省€120K
· 需求：-40°C环境下的24/7持续供电
· 方案：采用CHK0520变压器为导航设备供电
· 成果：
o 通过DNV-GL船级社认证（证书编号GL-2020-885）
o 连续运行18个月零故障
系统集成与兼容性
协同设备 | 集成功能 | 验证标准 |
西门子6SE70变频器 | 输出侧谐波滤波 | Profibus-DP通信控制 |
ABB ACS880驱动器 | 直流母线电流平滑 | 3000m海拔运行认证 |
施耐德ATV630 | 抑制共模干扰 | EMC Directive 2014/30/EU |
