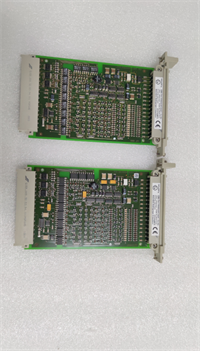

F3236 HIMA

HIMA F3236 是希马（HIMA）公司为其HiMatrix 和F3系列安全控制系统设计的一款安全型数字量输出模块，属于安全仪表系统（SIS）的最终执行接口类别。它接收来自安全控制器的逻辑指令，驱动现场执行设备（如安全继电器、电磁阀、声光报警器），是安全系统实现“最终动作”的可靠保障。

应用场景：

在华东地区某大型综合化工园的中央控制室内，当有毒气体探测系统发出最高级别警报时，系统必须在秒级内执行一系列关键动作：切断相关工艺单元的进料阀、启动紧急通风系统、并激活全厂范围的疏散警报。这些动作的最终执行，依赖于安全控制器对现场设备的可靠驱动。HIMA F3236 输出模块正是这一链条的“末梢神经”。它被安装在安全机柜中，一旦接收到HIMA F35 控制器发出的关断命令，其内部的冗余开关回路会立即且可靠地动作，改变输出状态，从而激励安全继电器，最终切断阀门的气源或启动报警装置。其内置的持续诊断功能确保即使在模块自身发生故障时，也能被系统及时检测并采取应对措施，防止“拒动”发生，牢牢守护着工厂和周边社区的安全底线。

核心参数速览：

技术原理与创新价值：

·

创新点1：基于脉冲测试的智能输出诊断技术（适用于断电安全型）
对于至关重要的断电安全（De-energized to Trip）应用，F3236 的核心创新在于其智能诊断脉冲测试技术。在输出处于“安全”状态（即断电）时，模块会定期向输出回路施加一个极短的低能量测试脉冲，并通过监测回路反馈来诊断负载线路是否完好、是否存在开路或短路。这种技术能在不改变最终输出状态（保持断电）的前提下，提前发现潜在故障，实现了在线预测性维护，是达到SIL 3等级的关键。

·

·

创新点2：高可靠性设计与故障安全架构
模块内部采用冗余的开关元件和诊断电路。其设计确保在检测到任何内部故障（如输出晶体管损坏、诊断电路异常）或外部故障（如负载线路断线、短路）时，能立即向安全控制器报告，并将受影响的通道置于预定义的安全状态（通常为关闭），严格遵循“故障安全”原则。这种设计最大限度地避免了因输出模块自身问题导致安全功能失效。

·

·

创新点3：灵活配置与强大驱动能力
F3236 提供灵活的配置选项，用户可根据应用需求选择不同的安全理念（通电安全或断电安全）。其每通道提供足够的驱动电流（如0.5A至2A），能够直接驱动大多数安全继电器、小型接触器或报警设备的线圈，无需额外的中间放大环节，简化了系统设计并提高了可靠性。

·

应用案例与行业价值：

·

案例一：海上平台紧急关断（ESD）阀控制
某海上钻井平台的ESD系统负责在火灾或可燃气体泄漏时关断主工艺阀门。这些阀门通过失电关闭的电磁阀（SOV）控制。HIMA F3236 模块用于驱动这些SOV。其断电安全模式与阀门的失电关断特性完美匹配。更重要的是，其脉冲测试功能能够每天多次自动验证从模块输出点到SOL线圈整个回路的完整性，确保在需要动作时万无一失，通过了严格的安全审计（SIL验证）。

·

·

案例二：汽车制造业冲压线安全防护
大型冲压线的安全防护门联锁系统需要确保在门打开时，压力机绝对无法启动。系统采用HIMA F3236 的输出通道来控制主接触器的安全继电器。一旦防护门被打开，F3236 会立即切断输出，使安全继电器失电，从而切断主电路电源。其高可靠性设计和诊断功能，为人身安全提供了最高级别的保护，完全满足了ISO 13849 PL e/Cat.4的安全等级要求。

·

相关产品组合方案：

·

HIMA HiMatrix 或 F35 安全控制器： 系统的决策核心，向F3236 发出动作指令。

·

·

HIMA F3231 数字量输入模块： 采集急停按钮、安全门开关等信号，与F3236 构成完整的输入-逻辑-输出安全链。

·

·

外部安全继电器 (如Pilz PNOZ系列)： 当驱动电流要求更大或需要更高冗余架构时，可由F3236 驱动安全继电器来扩展能力。

·

·

HIMA Planar COSMO 工程软件： 用于对F3236 进行参数配置、功能测试和诊断。

·

·

本安型输出安全栅： 如需驱动位于危险区域的执行器，可在输出后配接安全栅。

·

安装维护与全周期支持：

HIMA F3236 采用模块化插拔设计，安装于对应的系统基座，通过前连接器接线，维护更换简便。其日常维护高度依赖于其强大的在线诊断功能，运维人员可通过工程师站轻松查看每个输出回路的状态（正常、开路、短路、内部故障）。
