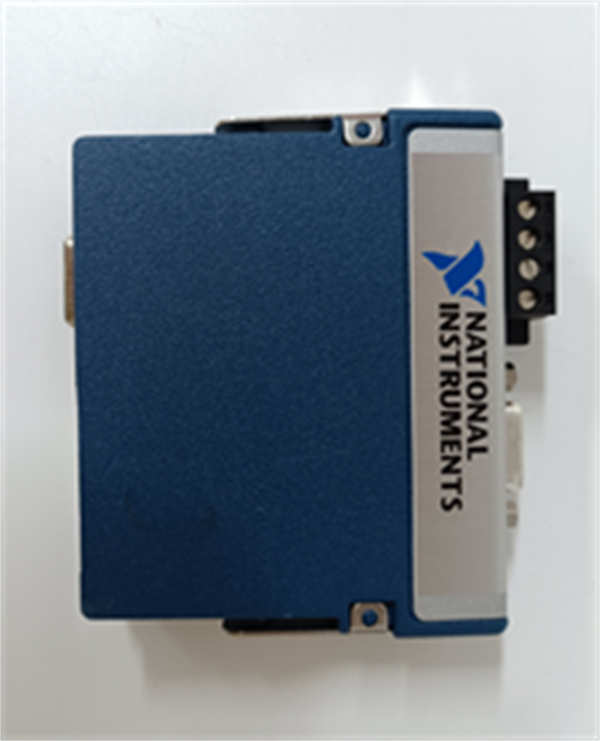

NI-9505 NI

NI-9505 是美国国家仪器（National Instruments，简称NI）生产的一款紧凑型直流电机驱动模块。该产品是NI CompactRIO平台的重要成员，专为实现高精度、高动态性能的电机控制而设计。

应用场景：

在一台先进的半导体晶圆探针测试设备中，需要快速、精准地控制探针卡与晶圆的对位平台，定位精度需达到微米级。传统的步进电机方案存在振动和丢步风险，而普通伺服系统又过于昂贵复杂。工程师采用NI-9505 模块驱动小型直流无刷电机，结合CompactRIO控制器内置的FPGA，实现了高达50kHz的硬件在环PID控制，将定位时间缩短了30%，并彻底消除了过冲现象，显著提升了测试吞吐量和良品率。

核心参数速览：

技术原理与创新价值：

· •创新点1：FPGA级的高性能控制NI-9505 的核心优势在于其与CompactRIO平台的FPGA芯片直接相连。用户可以使用NI LabVIEW FPGA模块编写自定义的控制算法（如PID、轨迹规划）并在FPGA上以数百kHz的速率并行运行，实现亚毫秒级的控制循环周期。这种硬件级的确定性和高速性，远超基于软件扫描的传统PLC，特别适合需要极快动态响应的应用。

· •创新点2：高度集成的驱动与反馈接口模块集成了电机驱动、编码器供电和信号接口。只需连接电机和编码器，即可构成完整的单轴位置/速度闭环控制系统，无需额外的编码器接口模块或信号调理电路，大大简化了系统布线，提高了可靠性并节约了机箱空间。

· •创新点3：灵活的软件定义控制通过NI强大的图形化编程软件LabVIEW，用户可以为NI-9505 灵活配置多种控制模式，如电压控制、速度控制或位置控制。这种“软件定义”的特性使得同一硬件能够适应多种不同的电机和应用需求，提供了极大的设计灵活性和可重用性。

应用案例与行业价值：

· •案例1：汽车零部件疲劳测试台某检测机构需要模拟方向盘在不同阻力下的转动情况。他们使用NI-9505 驱动一个直流电机作为负载模拟器，通过FPGA实时运行复杂的阻力曲线算法。项目负责人表示：“NI-9505 的高带宽使得我们可以精确模拟出各种非线性阻力，测试的逼真度和效率得到了质的飞跃。”

· •案例2：小型高速Delta分拣机器人在一台用于包装生产线的Delta机器人上，三个臂部的关节由NI-9505 模块分别驱动。借助FPGA实现的多轴协同控制，机器人完成了每分钟超过120次的精准抓取动作。工程师称赞道：“NI-9505 紧凑的尺寸和强大的性能，是我们实现这款高速机器人的关键。”

相关产品组合方案：

· •NI cRIO-904x 系列：CompactRIO嵌入式控制器，内置实时处理器和FPGA，是NI-9505 的运行平台。

· •NI 9401：高速数字I/O模块，可用于扩展数字输入输出点，或连接更多传感器。

· •NI 9215：高精度模拟输入模块，可用于采集力传感器、温度传感器等信号，与NI-9505 形成闭环。

· •NI 9495：更高功率的电机驱动模块（30V，2A），是NI-9505 的功率互补选择。

· •各种带编码器的直流有刷/无刷电机：作为NI-9505 的执行机构。

安装维护与全周期支持：

NI-9505 的安装极为简便，只需将其插入CompactRIO机箱的任意C系列插槽并紧固螺丝即可。配置和编程通过NI标准的LabVIEW软件完成，其丰富的例程和调试工具大大降低了开发难度。模块的坚固设计适用于恶劣的工业环境。
