PCI-6224 NI

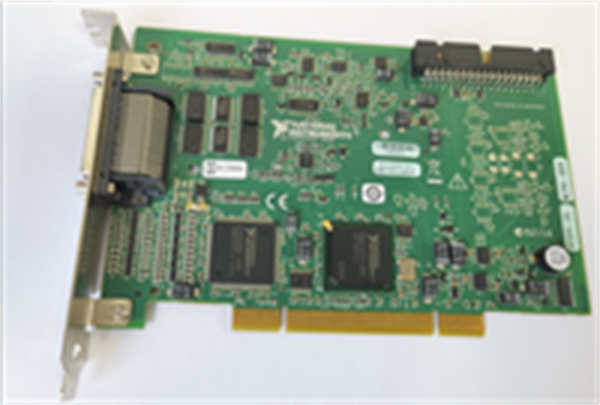

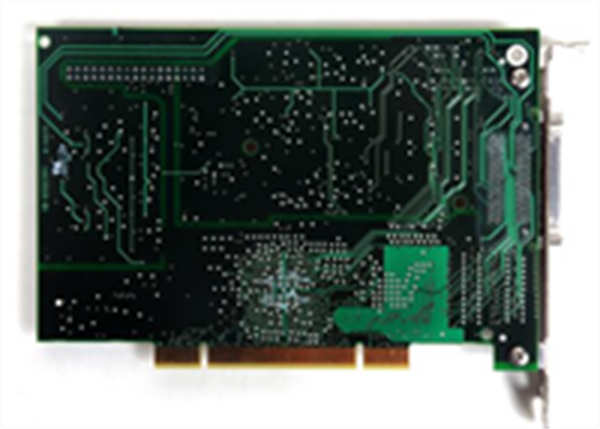

PCI-6224 是美国国家仪器（National Instruments）推出的一款高性能多功能数据采集（DAQ）卡。它通过PCI总线为计算机提供高精度的模拟和数字I/O能力，是实验室测量、自动化测试系统和工业监控应用的理想数据接口。

应用场景：

在一家汽车零部件研发中心的发动机台架实验室，工程师需要同时采集多路传感器信号：缸内压力、排气温度、振动加速度以及控制执行器的指令信号。他们对数据的同步性和精度要求极高，任何微小的时序误差都会导致分析失效。插入工控机中的PCI-6224 数据采集卡，凭借其高达250 kS/s的采样率和先进的定时引擎，完美同步了所有输入输出通道。它确保了压力峰值与曲轴转角信号的严格对齐，为工程师提供了可靠的数据，从而精确优化了发动机的燃烧效率。

核心参数速览：

技术原理与创新价值：

创新点1：高精度与高动态范围。 PCI-6224 采用的16位ADC（模数转换器）提供了高达65,536个级别的量化能力，其理论动态范围约96 dB。这意味着它能够精确分辨微小的电压变化（低至微伏级），结合软件可选的输入范围，既能测量微弱信号，也能承受较高的输入电压，满足多种传感器信号的直接采集需求。创新点2：先进的同步定时技术。 该板卡的核心是NI的专用定时ASIC，它为所有的模拟输入、模拟输出和数字I/O通道提供了共享的时钟和触发信号。这种设计确保了多通道操作时严格的时间同步性，消除了因通道间延迟不一致导致的数据分析误差，对于多物理量关联分析至关重要。创新点3：强大的软件驱动与生态系统。 PCI-6224 的价值不仅在于硬件，更在于其与NI软件平台（如LabVIEW、Measurement Studio）的无缝集成。用户可以通过直观的图形化编程或熟悉的文本编程语言，快速构建复杂的测量与控制应用，极大地缩短了开发周期，降低了系统集成难度。

应用案例与行业价值：

某大学的风洞实验室需要构建一套气动力测量系统，实时采集天平输出的六分力信号和数百个测压点的数据。系统采用多张PCI-6224 卡并行工作，通过NI的同步技术确保所有数据的时间戳一致。项目负责人反馈：“PCI-6224 的稳定性和同步精度完全满足了我们的科研要求。其强大的驱动软件让我们能专注于实验本身的数据分析，而非底层硬件驱动，研究生也能快速上手完成复杂的采集程序编写，大大提升了科研效率。”

相关产品组合方案：

· •NI SCB-68屏蔽接线盒： 与PCI-6224 配套的高质量接线端子盒，提供信号调理、抗混叠滤波和螺丝端子接口，简化现场接线。

· •NI BNC-2120 / 2130： 带BNC接口的接线端子盒，适合需要频繁连接/断开同轴电缆的实验室应用。

· •NI LabVIEW专业版开发软件： 用于为PCI-6224 编程、数据可视化和分析的图形化集成开发环境。

· •NI PXI平台： 若需更坚固的模块化平台，可选择PXI版本的等效产品（如PXI-6224）。

· •各类传感器： 如热电偶、应变片、加速度计等，是PCI-6224 采集数据的来源。

安装维护与全周期支持：

PCI-6224 的安装包括硬件和软件两部分。硬件安装需关闭计算机，将板卡牢固插入PCI插槽并固定。软件安装需运行NI提供的驱动程序光盘或在线安装程序。
