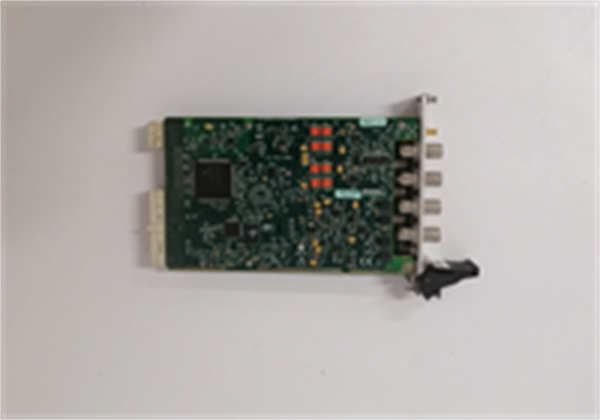

PXI-4461 NI

PXI-4461 是美国国家仪器（National Instruments， NI）推出的一款高性能动态信号采集（DSA）模块。它专为高精度的声音和振动测量应用而设计，集成了24位高分辨率ADC、抗混叠滤波器和IEPE（集成电路压电式）恒流源信号调理功能，可直接连接麦克风、加速度计等传感器，是噪声、振动与声振粗糙度（NVH）测试和机器状态监测的理想选择。

应用场景：

在一家汽车制造商的研发中心，工程师需要对新型电动汽车的电机进行NVH（噪声、振动与声振粗糙度）测试，以分析电机在不同转速下产生的异常噪音和振动。测试要求能同时采集多路高精度声音信号（来自声学麦克风）和振动信号（来自IEPE加速度计），并保证所有通道间的严格同步，以准确分析噪声源。该系统采用了多块NI PXI-4461 模块，其内置的IEPE激励源直接为加速度计供电，高达118 dB的动态范围和204.8 kS/s的采样率完美捕获了从低频振动到高频啸叫的完整信号，为电机结构的优化提供了精确的数据依据。

核心参数速览：

技术原理与创新价值：

· •创新点1：24位高动态范围Delta-Sigma ADC架构。 PXI-4461 的核心在于其高性能的Δ-Σ模数转换器。这种架构通过过采样和数字滤波，实现了极高的分辨率和动态范围（>118 dB），能够同时精确测量大幅值信号和微小幅值信号，这对于包含强背景噪声的微弱故障信号检测至关重要。

· •创新点2：集成的专业级信号调理。 模块创新性地将IEPE恒流源信号调理电路集成于一身。IEPE是振动和声学传感器的主流接口，PXI-4461 可直接为这类传感器供电并读取其信号，省去了昂贵的外部信号调理器，简化了系统结构，提高了通道间的匹配精度和整体可靠性。

· •创新点3：基于PXI平台的精确同步与定时。 得益于PXI平台的优势，多块 PXI-4461 模块可以通过高精度的PXI系统参考时钟和星形触发器实现皮秒级的同步精度，轻松构建数十甚至上百个通道的高一致性测量系统，这是传统台式仪器难以实现的。

应用案例与行业价值：

在某风力发电设备制造商的预测性维护系统中，需要在线监测大型风力发电机齿轮箱的运行状态，以期早期发现轴承或齿轮的微弱故障特征，避免灾难性停机。他们在齿轮箱关键位置安装了多个振动加速度计，并通过安装在塔基控制柜中的NI PXI系统和 PXI-4461 模块进行持续的数据采集与处理。PXI-4461 的高动态范围和IEPE支持确保了振动信号的保真度，系统通过分析振动频谱的变化，成功预警了一次轴承早期磨损故障，为安排计划维修赢得了宝贵时间，避免了超过百万元的直接经济损失和发电损失。

相关产品组合方案：

· •PXI机箱：如NI PXIe-1082，为 PXI-4461 提供平台和电源。

· •PXI控制器：如NI PXIe-8880 嵌入式控制器，运行LabVIEW等测试软件。

· •其他DSA模块：多块 PXI-4461 可同步使用，扩展通道数。

· •NI Sound and Vibration Suite：专业软件套件，提供频响分析、阶次分析、倍频程分析等高级功能，与 PXI-4461 完美配合。

· •加速度计与麦克风：如PCB Piezotronics的传感器，与 PXI-4461 构成完整测量链。

安装维护与全周期支持：

PXI-4461 的安装极为简便，只需将其插入PXI或PXIe机箱的插槽并固定螺丝即可。关键的配置在NI的MAX（Measurement & Automation Explorer）软件和LabVIEW等开发环境中完成，包括设置采样率、输入范围、启用IEPE激励等。日常维护主要是确保工作环境符合规范，并定期通过软件进行自测试以验证模块功能。模块本身为固态设计，可靠性高。
