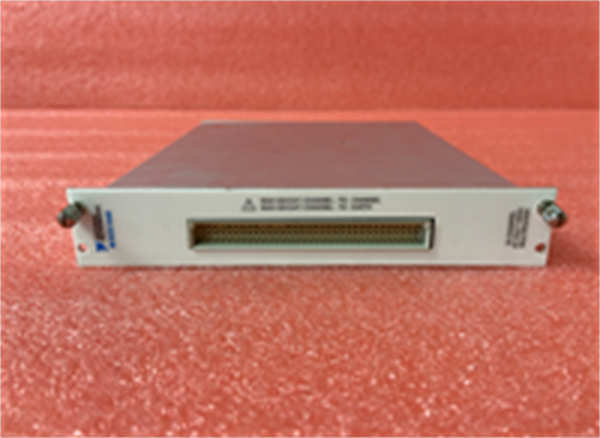

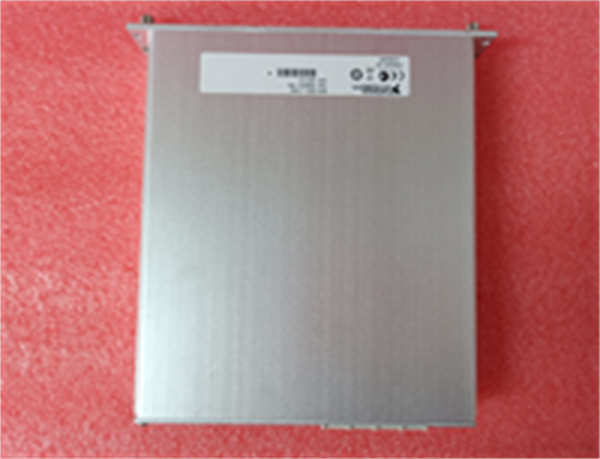

SCXI-1104C NI

NI SCXI-1104C 是美国国家仪器公司生产的一款高性能、32通道通用信号调理模块。它属于SCXI模块化信号调理平台的核心组件，专为连接各种低电平传感器（如热电偶、RTD、应变片）至数据采集设备而设计。该模块通过提供放大、滤波、隔离和激励，将微弱的现场信号安全、准确地转换为数据采集卡可以精确数字化的标准电平。

应用场景：

在汽车发动机测试台架上，工程师需要同时监测上百个点的温度分布，以优化燃烧效率。这些温度点由分布在发动机各处的K型热电偶和PT100铂电阻测量，其产生的毫伏级信号或电阻变化极易受到台架强电磁环境的干扰。直接将传感器接入普通数据采集卡，读数会跳变不稳，毫无参考价值。此时，NI SCXI-1104C 模块被安装在SCXI机箱中，承担起“信号守护神”的角色。它为每个通道提供高达250Vrms的电气隔离，有效隔绝共模噪声；内置的放大器提升信号电平；集成的精密电流源为4线制RTD测量提供激励，有效消除引线电阻误差。最终，干净、稳定的信号被送入后端采集卡，为工程师提供了可靠的数据基础。

核心参数速览：

技术原理与创新价值：

创新点1：灵活的通用性与高密度通道设计NI SCXI-1104C 的核心优势在于其卓越的通用性。通过软件配置，同一模块可以处理热电偶、RTD、电压信号等多种输入类型。用户可以为每个通道独立设置增益、滤波器和输入模式（单端/差分），实现了“一模块多用”。同时，在单宽尺寸上提供32个通道，实现了极高的通道密度，显著降低了大规模传感器测量系统的每通道成本。创新点2：精密的集成式激励源与4线制RTD测量对于高精度温度测量，模块集成了可配置的精密电流源。这在测量4线制RTD时尤为重要，因为它可以通过两条线提供激励，另外两条线测量电压，有效消除了引线电阻带来的误差，轻松实现高达0.1°C的测量精度，满足了科研和工业验证中对温度测量的极高要求。创新点3：强大的隔离与抗干扰能力模块提供了信号通道与数据采集系统总线之间的电气隔离。这不仅能保护昂贵的采集设备免受现场高压瞬变信号的损害，更能有效抑制接地环路和共模噪声，确保在恶劣的工业电磁环境下依然能获得纯净、准确的测量数据，这是直接使用数据采集卡无法比拟的关键优势。

应用案例与行业价值：

案例：风力发电机叶片结构健康监测系统为研究叶片在复杂载荷下的应变分布，研究人员需要在叶片表面粘贴数百个应变片。

· •应用流程：项目采用多个NI SCXI-1104C 模块安装在SCXI-1001机箱内，构成庞大的信号调理系统。每个SCXI-1104C 为应变片提供稳定的桥路激励电压，并放大其输出的微小毫伏信号。所有调理后的信号通过SCXI背板汇总，由一台高精度PXI采集卡进行同步采集。

· •带来的改进：系统成功捕获了叶片在动态载荷下的细微应变变化，为优化叶片设计提供了关键数据。SCXI-1104C 的高通道密度和稳定性，使得搭建和维护如此大规模的测量系统变得可行且经济。

· •用户评价：项目负责人表示：“SCXI-1104C 的可靠性和灵活性是我们项目成功的基石。它的模块化设计让我们可以轻松扩展通道数，其出色的抗干扰能力确保了数据的真实性。”

相关产品组合方案

1. 1.NI SCXI-1001 机箱：4槽USB机箱，为SCXI-1104C 提供电源和通信接口。

2. 2.NI SCXI-1322 端子板：前端接线端子板，提供螺丝端子接口，方便与传感器连接。

3. 3.NI PXIe-4300 高精度数据采集卡：与SCXI系统配合，进行高精度数字化。

4. 4.NI SCXI-1126 应变调理模块：专为应变片测量设计，提供全桥、半桥 completion。

5. 5.NI SCXI-1163 数字量I/O模块：用于控制或状态监测，与SCXI-1104C 互补。

6. 6.NI LabVIEW 软件：用于对SCXI-1104C 及整个数据采集系统进行配置、采集和数据分析。

安装维护与全周期支持

安装NI SCXI-1104C 非常简单：将其垂直插入SCXI机箱的空槽位，直至锁紧。传感器信号通过前置的端子板（如SCXI-1322）连接，接线直观方便。NI提供的驱动程序和配置工具（如NI MAX）可以自动识别模块，并引导用户完成通道参数配置。日常维护主要是确保接线牢固和环境的清洁干燥。模块本身为固态设计，非常可靠。若发生故障，支持热插拔更换（在系统支持的情况下），极大减少停机时间。
