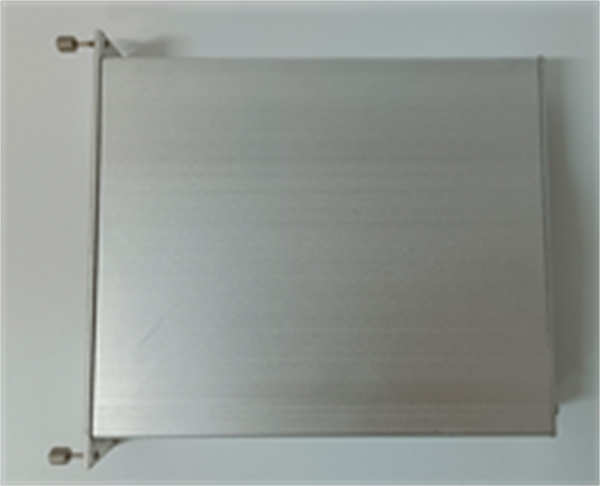

SCXI-1102B NI

NI SCXI-1102B 是美国国家仪器（NI）生产的一款32通道通用信号调理模块。该模块属于SCXI模块化仪器平台的核心组件，专为多通道传感器信号调理设计，支持热电偶、RTD、应变片、电压信号等多种输入类型，具备高精度放大、滤波和隔离功能。

应用场景

在风力发电机叶片应力测试中，需要在叶片表面布置近百个应变片。SCXI-1102B 模块安装在SCXI机箱内，直接连接所有应变片信号。通过模块的可编程增益放大器（最高增益1000倍）和4Hz硬件低通滤波器，将微弱的毫伏级应变信号放大并滤除高频噪声，再通过机箱背板传输至采集卡。测试期间，SCXI-1102B 的250Vrms通道间隔离有效抑制了接地环路干扰，确保在恶劣电磁环境下仍能捕获准确的应力数据，为叶片结构优化提供关键依据。

核心参数速览

技术原理与创新价值

创新点1：高密度通道与灵活配置SCXI-1102B 在单槽宽度内集成32个模拟输入通道，支持每通道独立的输入类型（电压/热电偶/RTD）、增益和滤波设置。这种灵活性允许用户在同一模块上混合连接多种传感器，大幅提升系统集成效率。创新点2：智能传感器激励与线性化模块为热电偶提供可编程冷端补偿，为RTD和应变片提供精密电流激励（如1mA）。内置的NI-DAQmx驱动自动完成热电偶线性化和RTD电阻-温度转换，直接输出工程单位值，简化数据处理流程。创新点3：硬件级信号保护通过通道间隔离和4Hz低通滤波器，SCXI-1102B 有效抑制共模噪声和射频干扰，确保在工业现场复杂电磁环境下仍能获得纯净信号，特别适合应变测量等微弱信号应用。

应用案例与行业价值

案例：汽车零部件疲劳测试系统某汽车实验室需对悬架控制臂进行耐久性测试，监测其在不同载荷下的应变分布。

· •应用流程：在控制臂关键位置粘贴20个应变片，通过SCXI-1102B 模块连接至SCXI-1000机箱。设置模块为应变测量模式，配置对应桥路完成校准。

· •带来的改进：系统连续运行30天无异常，精准捕获到控制臂在百万次循环载荷下的应变变化趋势，发现潜在疲劳点。SCXI-1102B 的稳定性为设计改进提供了可靠数据支撑。

· •用户评价：测试工程师反馈：“SCXI-1102B 的多通道能力和抗干扰特性，让我们能并行监测大量测点，效率提升显著。”

相关产品组合方案

1. 1.SCXI-1000/1001机箱：为模块提供电源和通信背板

2. 2.SCXI-1321端子板：带螺丝端子的连接接口，便于接线

3. 3.NI PCI-6221采集卡：通过SCXI-1349电缆与机箱连接，完成数据数字化

4. 4.LabVIEW软件：配合NI-DAQmx驱动，实现采集流程自动化

5. 5.SCXI-1122应变调理模块：专为全桥/半桥应变片设计，可互补使用

6. 6.SCXI-1303热电偶端子板：提供热电偶专用接线端子

安装维护与全周期支持

安装时需将SCXI-1102B 插入SCXI机箱空槽位，配合相应端子板（如SCXI-1321）完成传感器连接。通过NI MAX（Measurement & Automation Explorer）软件可自动识别模块并进行初始配置。日常维护重点包括定期检查接线紧固性、清洁模块散热孔、验证校准数据。
